鼎陽選型指南-SNA6000A矢量網絡分析儀
2023-11-24
深圳市鼎陽科技股份有限公司（簡稱“鼎陽科技”，股票代碼：688112）是通用電子測試測量儀器領域的行業領軍企業，A 股上市公司。鼎陽產品已擴展到數字示波器、手持示波表、函數/ 任意波形發生器、頻譜分析儀、矢量網絡分析儀、射頻/ 微波信號源、臺式萬用表、直流電源、電子負載等基礎測試測量儀器產品，是全球極少數能夠同時研發、生產、銷售數字示波器、信號發生器、頻譜分析儀和矢量網絡分析儀四大通用電子測試測量儀器主力產品的廠家之一。

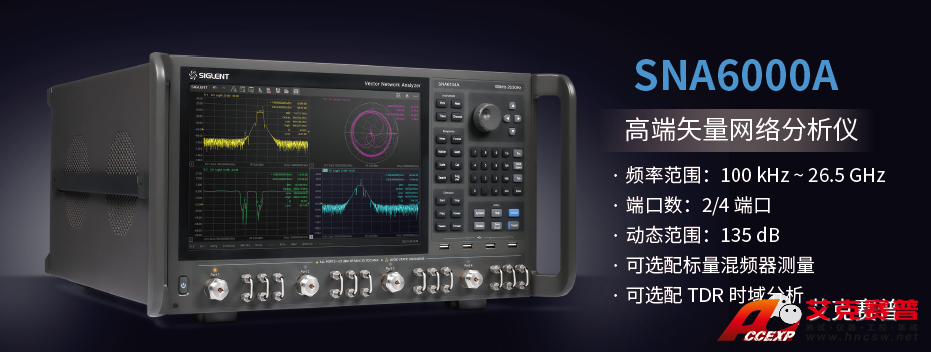

SNA6000A特性與優點
頻率范圍：100 kHz ~ 26.5 GHz
頻率分辨率：1 Hz
幅度分辨率：0.05 dB
中頻帶寬范圍：10 Hz ~ 3 MHz
輸出功率設置范圍：-55 dBm ~ +10 dBm
動態范圍：135 dB
校準類型：響應校準，增強響應校準，單端口校準，全二端口校準，TRL 校準
測量分析類型：S 參數測量，差分（平衡）測量，接收機測量，時域分析、極限試、紋波測試、帶寬分析、阻抗轉換、端口匹配、去嵌功能、頻譜分析功能、頻偏功能、標量混頻器測量等
支持直流偏置功能
通信接口：LAN，USB Device，USB Host（USB-GPIB）
遠程控制：SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ Webserver
觸摸控制：Multi Touch，Mouse，Keyboard
屏幕尺寸：12.1 英寸
視頻輸出：HDMI

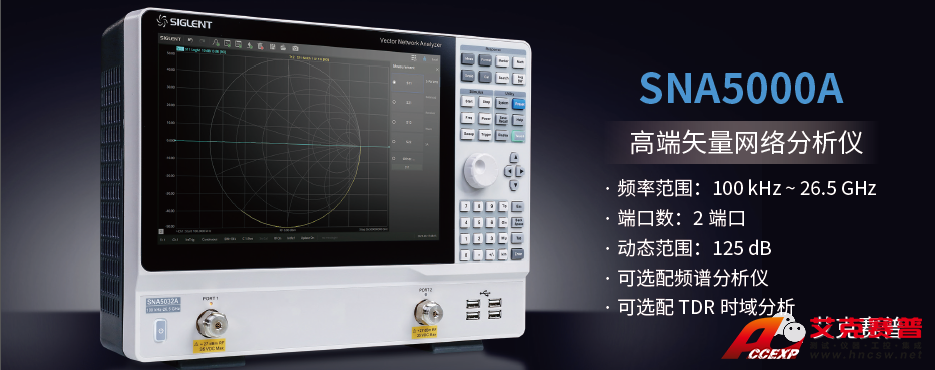

SNA5000A特性與優點
頻率范圍：100 kHz- 26.5 GHz
頻率分辨率：1 Hz
幅度分辨率：0.05 dB
中頻帶寬范圍：10 Hz~3 MHz
輸出功率設置范圍：-55 dBm ~ +10 dBm
動態范圍：125 dB
校準類型：響應校準，增強響應校準，單端口校準，全二端口校準，TRL 校準
測量分析類型：S 參數測量，差分( 平衡) 測量，接收機測量，時域分析、極限測試、紋波測試、帶寬分析、阻抗轉換、端口匹配、去嵌功能、頻譜分析功能等
支持直流偏置功能
通信接口：LAN，USB Device，USB Host(USB-GPIB)
遠程控制：SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/Webserver
觸摸控制：Multi Touch，Mouse，Keyboard
屏幕尺寸：12.1 英寸
視頻輸出：HDMI
SNA5000X特性與優點
頻率范圍：9 kHz-8.5 GHz
頻率分辨率：1 Hz
幅度分辨率：0.05 dB
中頻帶寬范圍：10 Hz~3 MHz
輸出功率設置范圍：-55 dBm ~ +10 dBm
動態范圍：125 dB
校準類型：響應校準，增強響應校準，單端口校準，全二端口校準，全三端口校準，全四端口校準，TRL 校準
測量分析類型：S 參數測量，差分( 平衡) 測量，接收機測量，時域分析、極限測試、紋波測試、帶寬分析、阻抗轉換、端口匹配、去嵌功能等
支持直流偏置功能
通信接口：LAN，USB Device，USB Host(USB-GPIB)
遠程控制：SCPI/Labview/IVI based on USB-TMC/VXI11/Socket/Telnet/Webserver
觸摸控制：Multi Touch，Mouse，Keyboard
屏幕尺寸：12.1 英寸

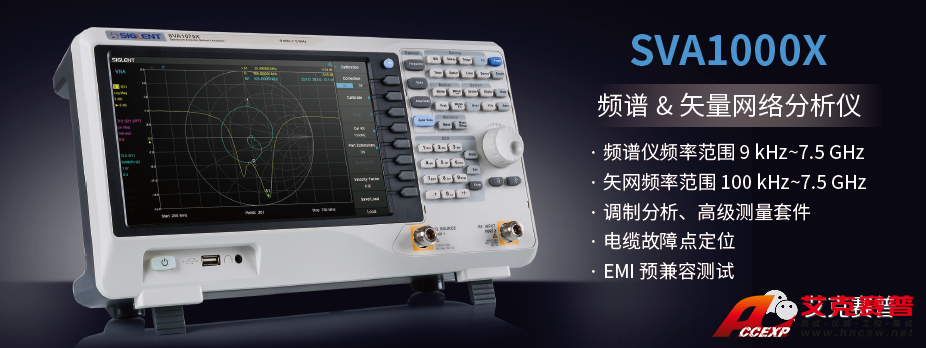

SVA1000X特性與優點
采用全數字中頻技術
頻譜儀頻率范圍9 kHz-7.5 GHz, 矢網頻率范圍100 kHz-7.5GHz
顯示平均噪聲電平DANL -165 dBm/Hz（典型值）
相位噪聲-99 dBc/Hz （1 GHz，偏移10 kHz，典型值）
最小分辨率帶寬（RBW）1 Hz
全幅度精度優于 0.7 dB
標配前置放大器
標配跟蹤源（Tracking Generator）
可測S11，S21; 選配VNA 校準件
選配電纜故障點定位測試套件（Distance To Fault）
選配調制分析套件（Modulation Analysis）
選配高級測量套件（Advanced Measurement kit）
選配EMI 預兼容測試套件（EMI Pre-Compliance Test kit）
配置10.1 英寸（1024x600）多點觸摸屏，支持鼠標和鍵盤控制
基于電腦或手持終端網絡瀏覽器的遠程監控與控制
