光耦光電特性測試解決方案

2023-12-29

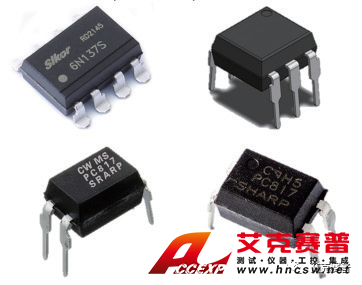

光耦合器(optical coupler,英文縮寫為OC)亦稱光電隔離器,簡稱光耦。光耦以光為媒介傳輸電信號,使前端輸入信號與負載端輸出電信號完全隔離,達到目的在于增加安全性,減小電路干擾,減化電路設計的目的。因此,在各種電路如電腦終端、可控硅系統設備、測量儀器、影印機、自動售票、家用電器如風扇,加熱器等得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。

01

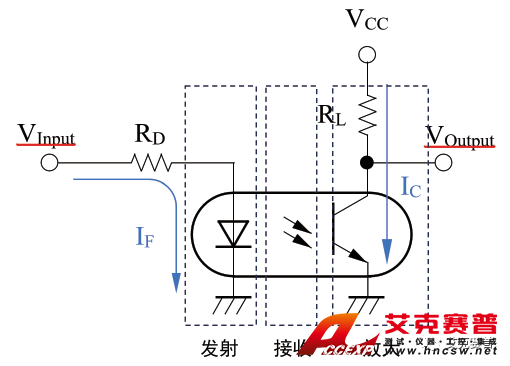

光耦一般由三部分組成:光發射、光接收及信號放大。輸入的電信號驅動發光二極管(LED)發出一定波長的光,被光探測器接收而產生光電流,再經過進一步放大后輸出。從而完成了電→光→電的轉換,起到輸入、輸出、隔離的作用。由于光耦輸入輸出間互相隔離、電信號傳輸具有單向性等特點,因此具有良好的電絕緣能力和抗干擾能力。同時于光耦合器的輸入端屬于電流型工作的低阻元件,有很強的共模抑制能力。所以,它在長線傳輸信息中作為終端隔離元件可以大大提高信噪比。在計算機數字通信及實時控制中作為信號隔離的接口器件,可以大大增加計算機工作的可靠性。

2

一、光耦光電參數

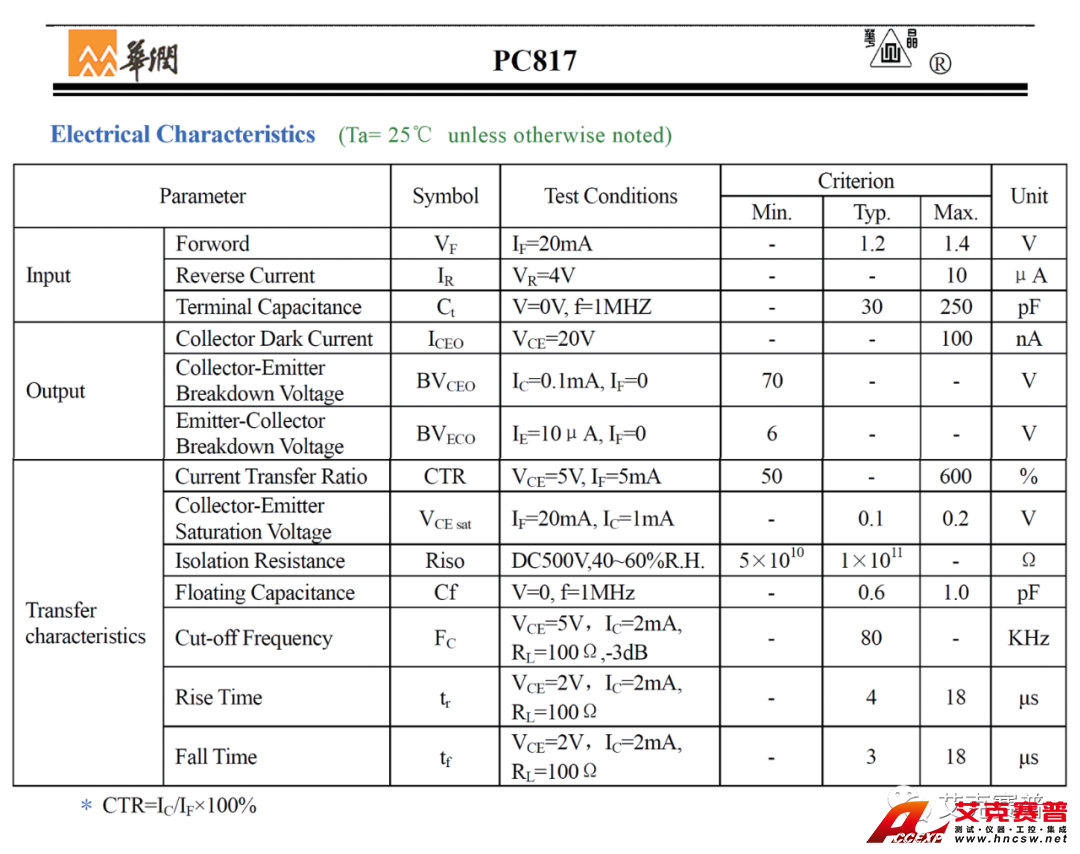

以華潤微的PC817為例,由其規格表來看參數眾多。

3

二、光耦光電參數測試痛點

光耦測量參數眾多,而且測量時需要用到雙通道源表、LCR數字電橋、絕緣電阻測試儀、示波器、信號源,其測試信號有高壓直流信號、低壓直流信號、高頻交流信號等,因此測試會遇到下列痛點:

1、測試效率低下

多臺儀器、高低信號、交直流信號各種方法測試,如果用分立儀器去測試,不同項目需要不斷的切換信號及接線,因此單顆測試都需很長時間,無法大批量規模測試。

2、接線繁瑣

多臺測試儀器,加上不同封裝的光耦器件,需要用到不同接頭的線纜,測試接裝困難。

3、測試結果不能自動保存

多臺機器測試的結果是,每個測試數據都得手工記錄,再統一匯總并錄入數據庫,過程較長,且無法保證準確性。

車載雷達測試系統(VRTS)能并行執行高度可重復且準確的雷達障礙物仿真和參數測量,從而縮短測試間。

三、同惠光耦光電參數測試解決方案

同惠提供了一體化測試解決方案,將所需測試儀器集中在一個機柜,并采用工控機作為控制系統,通過上位機直接設置并讀取結果,針對不同封裝的光耦,提供定制化測試夾具。測試系統完全自動化設置及測試,所有測試結果自動記錄至數據庫。測試軟件提供對應接口協議,便于接入客戶自動化生產線做系統集成。

1、系統結構

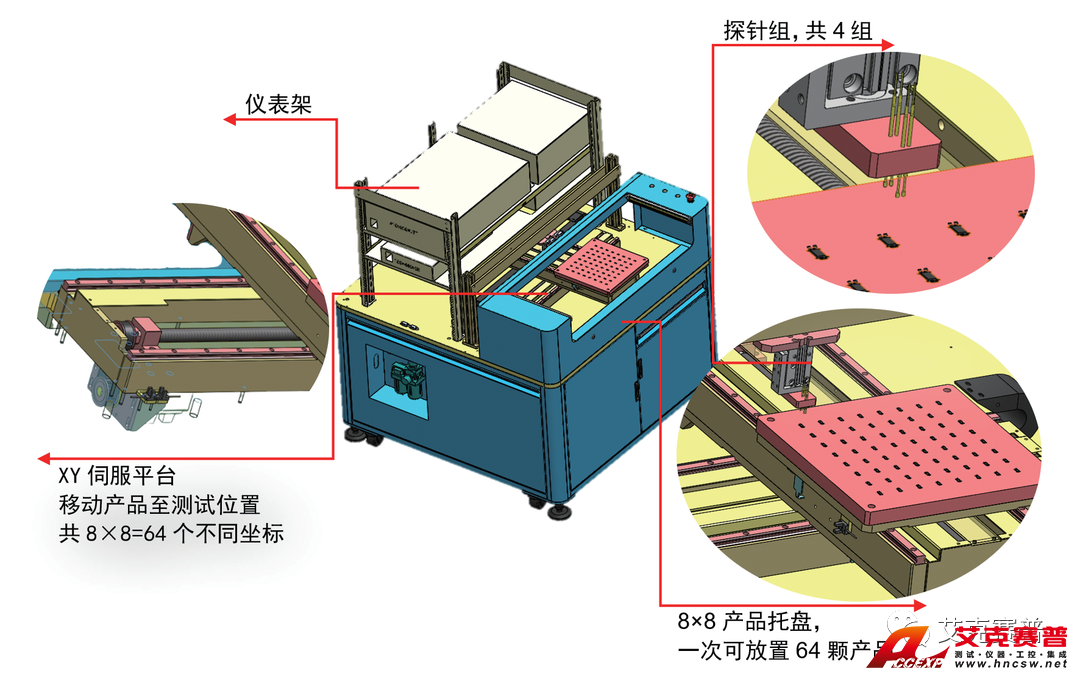

系統所有測試機器集成與機柜內部,采用了工控機控制和設置具體參數,為提高測試效率,用PLC控制8×8的測試治具,一次可測試64顆光耦以提高效率。

4

在展示掃描曲線時,界面提供三種分屏方式:一分屏、二分屏和四分屏,用戶可以根據需要選擇合適的分屏方式,以便更直觀地觀察和分析掃描數據。

2、測試治具

5

總之,這種智能化的固件升級方式,不僅確保了儀器功能的完善和問題的及時解決,而且為用戶提供了更便捷、高效的升級體驗,彰顯了其先進性和用戶友好性。

3、上位機軟件

6

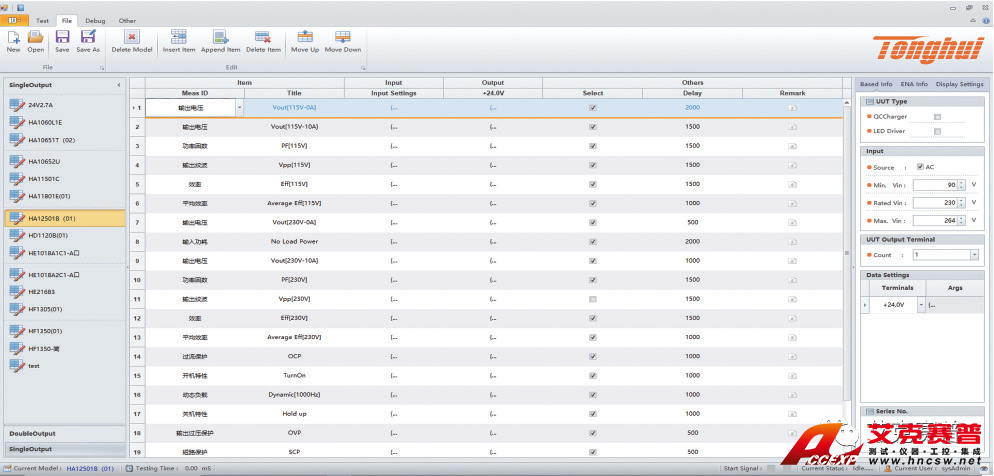

測試頁面

7

數據編輯頁面

8

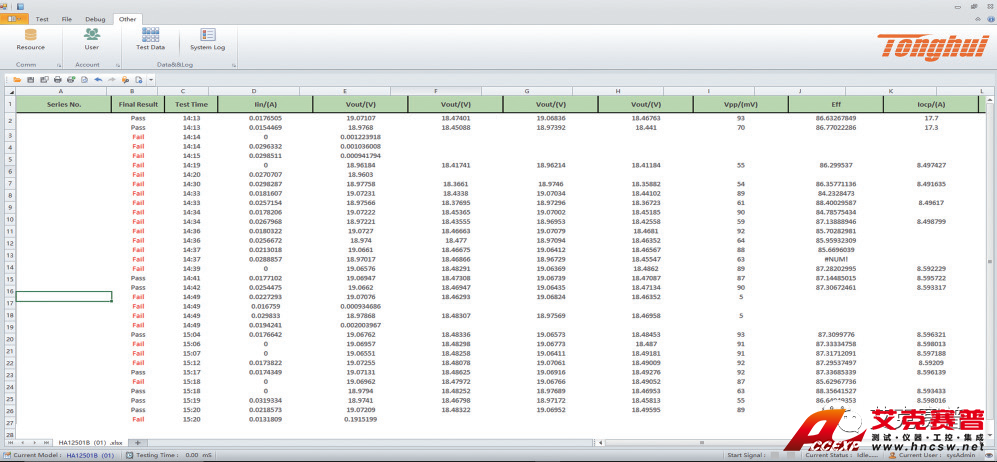

數據記錄頁面

9

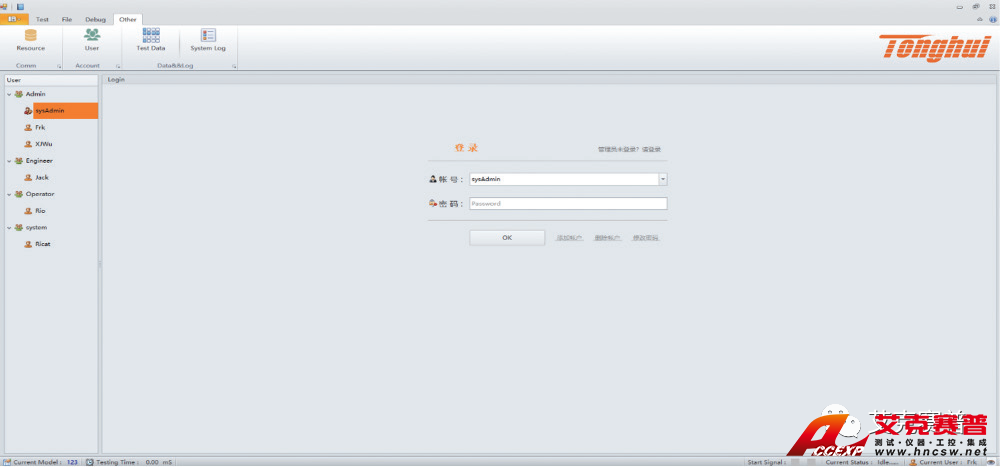

權限設置頁面

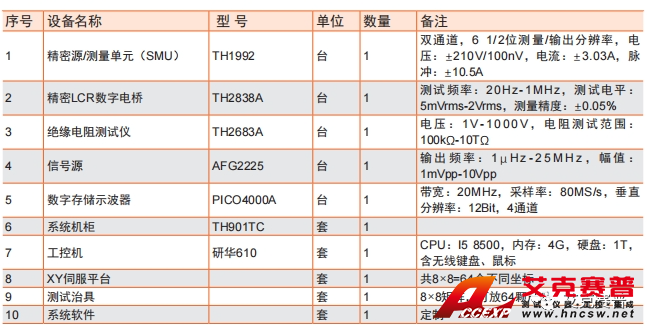

四、整套測試系統配置清單

10
