同惠 TH2851精密阻抗分析儀測試光伏組件解決方案
2024-09-30
一、光伏組件阻抗和材料特性測試
光伏儲能系統中，光伏組件需要精準的阻抗特性和材料特性，以提升能量轉換效率和系統穩定性。
TH2851精密阻抗分析儀通過測量光伏組件、組串的阻抗特性、分析材料（如光伏面板中硅片、鈍化膜、透明導電膜等）的介電常數，優化組件設計。
TH2851精密阻抗分析儀可測量光伏系統中的濾波器、線圈、電容器、電阻器等無源器件參數及二極管、三極管、MOSFET、IGBT等有源器件部分參數，檢測諧振特性，確保設備在不同負載條件下的穩定運行。
TH2851精密阻抗分析儀以10Hz-130MHz寬范圍測試頻率和多種高級分析功能，助力研發人員全面提升產品性能。

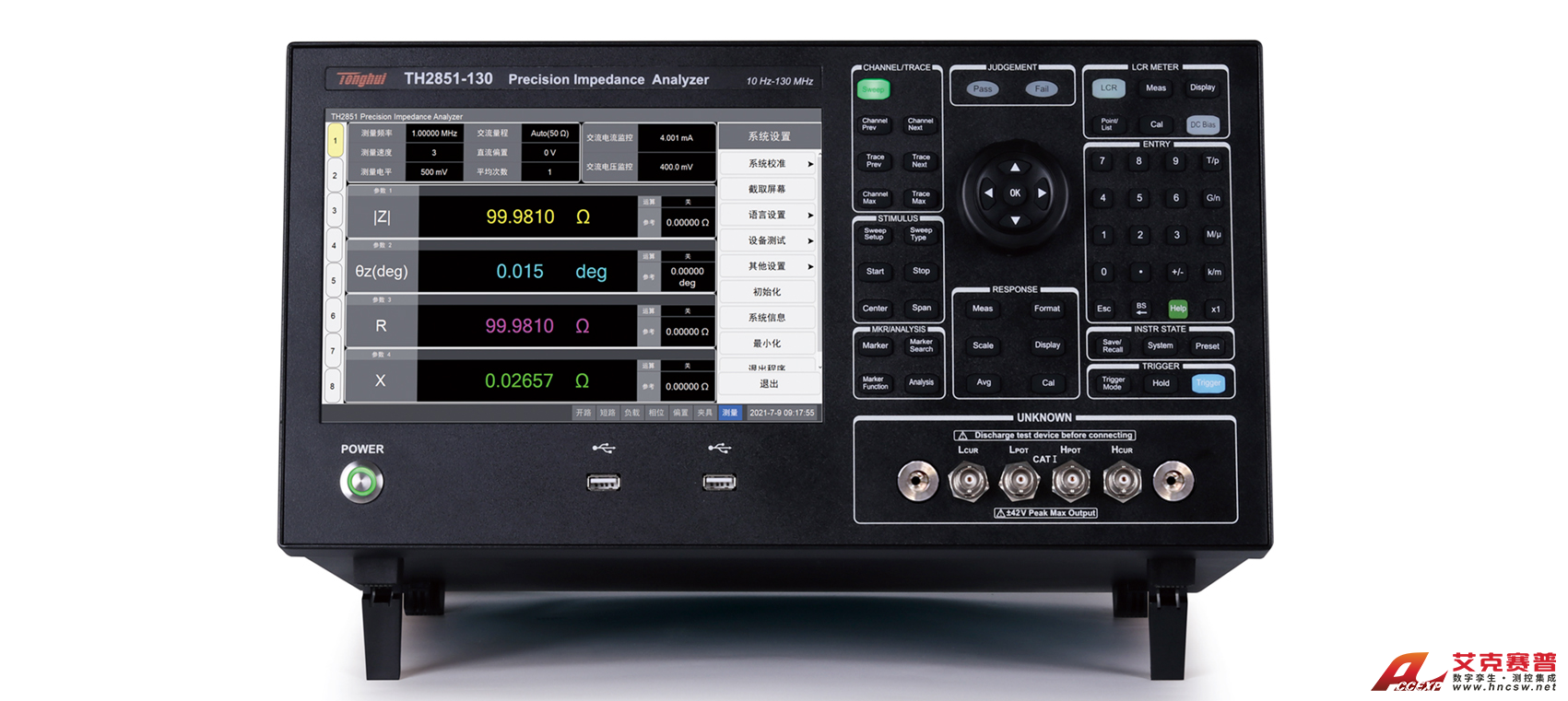

二、TH2851系列阻抗分析儀
TH2851系列阻抗分析儀是當前國際先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，為國產阻抗測試儀器的最新高度。
TH2851系列阻抗分析儀徹底顛覆了傳統國產儀器復雜繁瑣的操作界面，基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。
TH2851系列阻抗分析儀也徹底超越了國外同類儀器120MHz的頻率瓶頸；解決了國外同類儀器只能分析、無法單獨測試的缺陷；中英文操作界面也解決了國外儀器僅有英文界面的尷尬；采用單測和分析兩種界面，讓測試更簡單。
快達2.5ms的測試速度、及高達40MΩ的阻抗測試范圍可以滿足元件與材料的測量要求，特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
TH2851系列阻抗分析儀包括以下幾種類型：
簡要參數 | TH2851-015 | TH2851-030 | TH2851-050 | TH2851-080 | TH2851-130 | |
測試頻率 | 10Hz-15MHz | 10Hz-30MHz | 10Hz-50MHz | 10Hz-80MHz | 10Hz-130MHz | |
基本精度 | 0.08% | |||||
AC信號源 | 電壓 | 5mVrms - 2Vrms | ||||
電流 | 200μA - 20mArms | |||||
DC偏置 | 電壓 | 0V - ±40V | ||||
電流 | 0mA—±100mA | |||||
應用
無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
半導體元件：
LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析
其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
半導體材料：
半導體材料的介電常數、導電率和C-V特性
液晶單元：
介電常數、彈性常數等C-V特性
