如何使用便攜式測試儀進行靜平衡/動平衡？
2021-01-27
什么是靜平衡？
基本平衡描述的是可將由旋轉物體中不平衡的質量分量引起的主力分解在一個平面中并僅通過在該平面中添加質量以實現平衡的過程。由于對象在靜態條件下將達到完全平衡（但在動態條件下則不一定），因此通常稱為靜平衡。
什么是動平衡？
二次平衡描述的是可將由旋轉物體中不平衡的質量分量引起的主力和次要力偶分解為兩個（或多個）平面并通過在這些平面中增加質量增量實現平衡的過程。這種不平衡僅在對象旋轉時才變得明顯，因此該過程通常稱為動平衡。動態平衡后，對象將在靜態和動態條件下完全平衡。

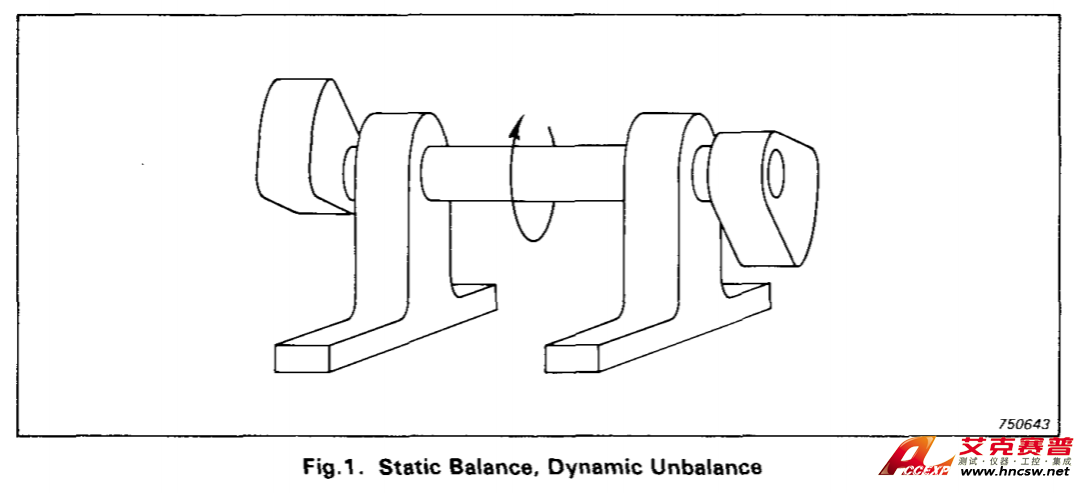

靜平衡和動平衡之間的差異如圖1所示。可以看出，當轉子靜止（靜態）時，端部質量可能會相互平衡。但在旋轉（動態）時不平衡會更強烈。
基礎理論
當對象旋轉時，它的軸承會產生振動，將該對象定義為“不平衡”。軸承振動是由于不平衡的質量分量與旋轉引起的徑向加速度相互作用而產生的，它們共同產生離心力。
質量分量旋轉時，力也會旋轉，并嘗試沿力的作用線在其軸承中移動對象。因此，軸承上的任何一點都將承受波動的力。
在實踐中，軸承上的力將由主力與次要力組成，主力由軸承平面內或附近的質量分量不平衡引起，次要力則由其他平面上不平衡的偶合分量引起。
如果將加速度傳感器安裝在軸承箱上，則可以檢測到波動的振動力，并將電信號發送到振動計或振動分析儀。指示的振動級與不平衡質量的結果成正比。通過將振動計測得的波動信號的相位與從旋轉物體上某個基準位置獲得的標準周期信號進行比較，可以精確地確定該合力作用的方向（即包含離心力的半徑）。
現在可以通過矢量定義軸承的不平衡，其長度由不平衡力的大小（測得的振動級）決定，其角度由力的作用方向決定。此外，如果得到的軸承上的不平衡力可以分解為其主分量（一階矩）和次分量（二階矩），則可以平衡對象。
通用測量方法
可以加速度、速度或位移來測量振動級。但是，由于大多數平衡標準都是用振動速度來表示的，因此，傳統上會選擇速度作為參數。
加速度級的使用將傾向于強調高頻分量，而位移則強調低頻分量。
如果您對如何測試測量靜平衡/動平衡有興趣，歡迎致電長沙艾克賽普儀器設備有限公司：0731-84284278，我們的工程師將為你提供最佳的測試方案。Accexp是一家專注于儀器工控設備、測試方案系統集成的科技企業。作為專業的儀器儀表公司及測控集成ATE提供商，多年來堅持自主研發創新，結合引進代理各大知名品牌的優質儀器設備，致力于提供更科學智能的軟硬件測試方案。
