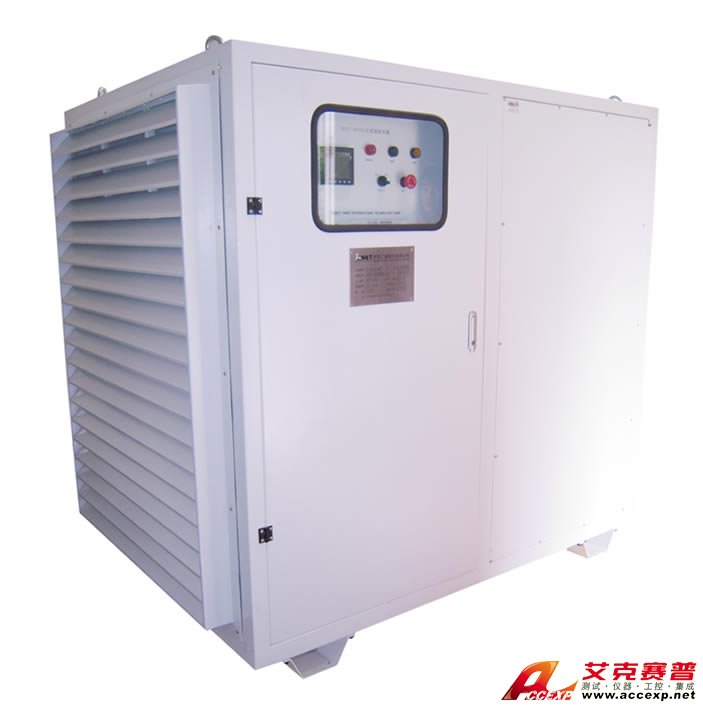

ACLT-3925H RLC負載/中頻電源負載測試箱/交流測試負載
名稱：電池測試儀
品牌：
型號：
簡介：一、交流測試負載ACLT-3925H技術要求： 1、負載的標稱電壓、頻率：390V 、400Hz. 2、阻性250KW 感性200KVA 功率因素：0.6-1可調 3、接線方式：三相三線制 星型接法，（預留零線） 4、設備工作電源：220V...
申請服務
- 產品介紹
一、交流測試負載ACLT-3925H技術要求：
1、負載的標稱電壓、頻率：390V 、400Hz.
2、阻性250KW 感性200KVA 功率因素：0.6-1可調
3、接線方式：三相三線制 星型接法，（預留零線）
4、設備工作電源：220V、50Hz， 接線方式：標準電源線3米
5、顯示電壓、電流值、功率因數、頻率、有功功率、無功功率、諧波等
6、控制方式：遠程電腦控制（100米，配通訊線）、面板開關控制。可以兩套同時統一控制和分別控制。面板開關 在門內，不直接外露。
7、輸出接線：ABCN四個銅排，要求銅排要大且ABCN之間的距離要寬 ，兩個孔配螺栓螺帽，每個能夠接4根150平方的電纜，設計可靠的接地位置并有標識（接線空間盡量大）。
8、箱體結構：集裝箱形式，帶有吊裝吊鉤和底部叉車間隙 ，防護等級IP32,滿足在海面平臺上長時間工作，具有防水功能。
9、進風和散熱網帶有防雨孔，不能直接開孔。
10、箱體面板材料：2毫米以上，進行防靜電噴塑，能經受鹽霧和大氣的腐蝕。
11、面板開門為帶鉸鏈門板，開啟角度不小于90度，且能固定。
12、設備中絕緣部件采用阻燃、耐潮及耐油霧的材料
13、介電強度：能承受AC2500V/50Hz 1分鐘無擊穿和閃絡現象。
14、絕緣電阻：設備不同極帶電部件間和各電路與地之間冷態絕緣10M歐,熱態2M歐。
15、設備銘牌，采用白不銹鋼標明：設備名稱、制造廠、產品型號、電壓、頻率、出廠編號、重量和制造日期等。
16、設備配備：各型號接觸器、電阻一套。
17、提供：結構圖，元器件布置圖、原理圖等。
二、控制方式:主機面板控制及遠程PC機控制。

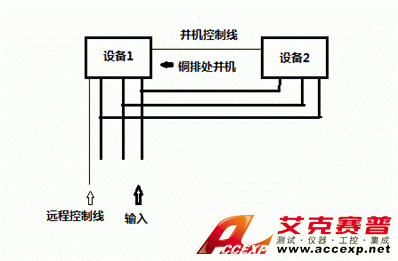

具備實現突加、突卸測試功能。可以實現2臺負載并機同時測試。
1、 功率因素0.8 加載 功率因素等于1不加無功L:
2、功率因素0.8單相突加
3、 功率因素0.8三相突加
4、 功率因素1單相突加
5、 功率因素1三相突加
說明：單相突加設計成：單相250V R 10.1 1.6兩個檔位 L 7.6 1.3兩個檔位 單獨做一個接線座 并配備電纜和快速夾頭，讓客戶可以自行選擇突加哪一相，接拿一相。
三、交流測試負載技術參數：
（1）主回路由阻性負載和感性負載兩部分組成；功率因數可調整可組合。
（2）三部分負載由三相RL撥動開關分段控制和電腦控制
（3）阻性負載：功率有0-251KW連續可調節，步進幅度0.1KW.
（4）感性負載：功率有0-201KVA連續可調節，步進幅度0.1KVA.
（5）ACLT-3925H阻性、感性獨立控制并可以自由組合，最小步進幅度0.1K.
（6）適用環境溫度范圍：－10～+40℃。
（7）接入負載電壓： 三相AC390V/400Hz（線電壓390V，相電壓225V）。
（8）接線方式：三相三線制,或三相四線制。
（9）電壓精度為±0.5%、電壓分辨率為0.1V。
（10）頻率測量范圍為400Hz,功率標識以400Hz為準，頻率測量范圍±15%。
（11）電流測量范圍0-400A，電流精度為±1A。
（12）負載柜機箱本身帶有控制面板，并帶有RS232接口，負載和計算機相連接，并通過相關軟件實現負載由遠程PC機控制和數據處理。
