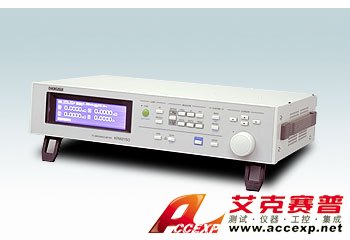

菊水KFM2150阻抗測試儀
申請服務
- 產品介紹
菊水KFM2150阻抗測試儀電子負載裝置PLZ-4W系列裝配在一起，按照燃料電池的輸出容量搭建阻抗測試系統。菊水KFM2150阻抗測試儀用符合0V輸入要求的電子負載裝置搭建的系統，不能適用于單元燃料電池。菊水KFM2150阻抗測試儀不僅可采用電流阻抗法測試阻抗，并可采用電流斷路法測試IR。利用隨附的應用程序軟件，可獲得I-V特性、恒定電流特性、以及采用交流阻抗法時的科爾-科爾曲線圖、電流斷路法等各種數據。并搭載了可按照指定的時序完成各類試驗的序列運行功能。菊水KFM2150阻抗測試儀。
菊水KFM2150阻抗測試儀特長
•測試10mHz至20kHz的阻抗
•工作電壓1.5V〜150V、0V〜150V※
•提高電流容量及功率容量后可與PLZ-4W系列中的相同機型并聯運行
•測試交流電流可在直流電流的0.1%〜10%的范圍(單位0.1%)內進行設定
•可在維持測試交流電流的設定(%)值的同時改變直流負載電流
•可采用電流斷路法測試IR
•設有低電壓保護標準裝置
•設有外部接口標準裝備(RS-232C、GPIB、USB)
※與0V輸入機型裝配時的值
菊水KFM2150阻抗測試儀陣容
型號 規格
KFM2150 測試10mHz至20kHz的阻抗、提高電流容量及功率容量后可與PLZ-4W系列中的相同機型并聯運行、可在維持測試交流電流的設定(%)值的同時改變直流負載電流 ※FC阻抗測試儀KFM2150不能單獨使用. 需與本公司制造的PLAZ-4W系列電子負載裝置裝配在一起才能進行標定
> 使用說明書(英語)...
選購件 (關聯產品)
KFM2151
[FC掃描儀] 可利用專用電纜連接KFM2150，測試輸入電壓不超過150V的阻抗. 可利用1臺32通道輸入，并聯連接將其擴展到160通道
PLZ164W
[電子負載裝置PLZ-4W系列] 1.5 〜 150V, 33A, 165W、上升時間：10µs（以上升時間換算）的高速響應、動作模式：恒流、恒阻、恒壓、恒功率、恒流＋恒壓、恒阻＋恒壓、標準安裝有USB接口
PLZ164WA
[電子負載裝置PLZ-4W系列] 0 〜 150V, 33A, 165W,上升時間：10µ s（以上升時間換算）的高速響應、裝有各類保護電路、標準安裝有USB接口
PLZ334W
[電子負載裝置PLZ-4W系列] 1.5 〜 150V, 66A, 330W,上升時間：10µ s（以上升時間換算）的高速響應、裝有各類保護電路、標準安裝有USB接口
PLZ664WA
[電子負載裝置PLZ-4W系列] 0 〜 150V, 132A, 660W,上升時間：10µ s（以上升時間換算）的高速響應、裝有各類保護電路、標準安裝有USB接口
PLZ1004W
[電子負載裝置PLZ-4W系列] 1.5 〜 150V, 200A, 1000W,上升時間：10µs（以上升時間換算）的高速響應、裝有各類保護電路、標準安裝有USB接口
PLZ2004WB
[電子負載裝置PLZ-4W系列選購件] 2000W 調壓器. 為了以低成本實現大容量，PLZ1004W上裝有PLZ2004WB 作為調壓器. 以1臺PLZ1004W主機，最多可以并聯連接4臺調壓器.（最大9kW、1800A ）＊PLZ1004W專用. 不可以與其他型號連接使用.
