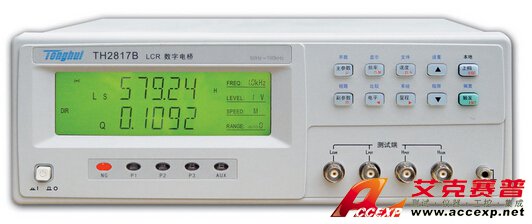

同惠 TH2817B LCR數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2817B LCR數字電橋是本公司最新推出的高性價比元件參數測試儀器。同惠 TH2817B LCR數字電橋綜合了本公司多年電橋研制上的成熟技術,是精簡通用型與高性能LCR電橋的完美結合，可滿足生產線質量保證、進貨檢驗及元件評估的測...
申請服務
- 產品介紹
同惠 TH2817B LCR數字電橋是本公司最新推出的高性價比元件參數測試儀器。同惠 TH2817B LCR數字電橋綜合了本公司多年電橋研制上的成熟技術,是精簡通用型與高性能LCR電橋的完美結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求。同惠 TH2817B LCR數字電橋具備變壓器測試能力，使用專門測試夾具，無須改變測試線方式便可測量匝數比（N，1/N）、互感（M）、初次級電感（L2A、L2B），初次級直流電阻（DCR、R2）。同時提供可調節的最大50mA的DC偏置電流，可用于通訊變壓器和小功率扼流圈的測試。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2817B LCR數字電橋的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司m.for815.cn，聯系電話：0731-84284278 84284378。
同惠 TH2817B LCR數字電橋的性能特點:
■ 最高測試速度：50ms
■ 大型專用白背光LCD顯示屏
■ 50Hz－100kHz, 10個典型測試頻率
■ 0.1Vrms,0.3Vrms,1.0Vrms三個典型測試電平
■ 內置±2VDC偏壓源，可擴展至±5VDC偏壓或最大50mA偏流 （僅TH2817C）
■ 30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性
■ 變壓器參數測量能力（僅TH2817C）
■ 自動LCZ功能
■ 可儲存10組儀器測試參數
■ 標準配置RS232C、HANDLER接口,可選配GPIB（IEEE-488）接口
同惠 TH2817B LCR數字電橋的技術參數：
| 型號 | TH2817B | |
| 測試參數 | LCR參數 | |Z|,R,X, C, L,Q, D,θ |
| 測試頻率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10點 | |
| 信號源內阻 | 30 Ω , 100 Ω | |
| 測試電平 | 0.1Vrms,0.3Vrms,1Vrms | |
| 基本準確度 | 0.1% | |
| 顯示范圍 | |Z|, R, X | 0.0001 Ω — 99.999MΩ |
| C | 0.001 pF — 9999.9 µF | |
| L | 0.001 µH — 99.999 kH | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 9999.9 | |
| θ | -179.99º — 179.99 º | |
| N,1/N | 0.001—999.99 | |
| DCR | 0.01 mΩ—1.9999 MΩ | |
| M,L2 | 0.001µH—99.99 kH | |
| 測量速度 | 快速:20次/秒,中速:8次/秒,慢速:2次/秒 | |
| 觸發方式 | 內部, 手動, 外部，總線 | |
| 比較器功能 | 四檔（三檔合格一檔不合格)，另有一個附屬AUX檔 | |
| 存儲器 | 10組內部儀器設定供存儲/調用 | |
| 接口 | RS-232C, HANDLER, GPIB (選件) | |
