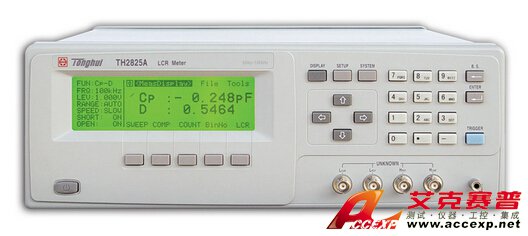

同惠 TH2825A 高速LCR數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2825A 高速LCR數字電橋是本公司重點推出的新一代元件參數測試儀器。同惠 TH2825A 高速LCR數字電橋可提供高達15ms/次的測量速度、50Hz100kHz十點測試頻率、以1mV步進的0.01V-1.0V可編程信號電平、...
申請服務
- 產品介紹
同惠 TH2825A 高速LCR數字電橋是本公司重點推出的新一代元件參數測試儀器。同惠 TH2825A 高速LCR數字電橋可提供高達15ms/次的測量速度、50Hz100kHz十點測試頻率、以1mV步進的0.01V-1.0V可編程信號電平、5位讀數分辨率、多種源內阻選擇和強大的測試功能,同惠 TH2825A 高速LCR數字電橋可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求同惠 TH2825A 高速LCR數字電橋運用了元件測試領域的最新技術，測試能力可達到甚至超越Agilent4363B的水平，提供了無與倫比的最高測量速度15ms/次，尤其是解決了長期困擾測試部門低頻測試速度慢的難題，為低頻元件如電解電容器、變壓器的高速測試提供了解決方案。不同LCR表由于輸出阻抗的不同可能得到不同的測試結果，同惠 TH2825A 高速LCR數字電橋提供五種可選的阻抗模式以適應不同的需要，保證不同儀表間測試結果的一致性同惠 TH2825A 高速LCR數字電橋能以恒定的高電平測試信號高速測量大容量陶瓷電容器，允許在恒定1kHz/1Vrms條件下對高達30μF的MLCC進行測試，100Hz測量可對300μF電容器提供恒定的1Vrms測試信號。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2825A 高速LCR數字電橋的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司m.for815.cn，聯系電話：0731-84284278 84284378。
同惠 TH2825A 高速LCR數字電橋的性能特點:
■ 超高速測量：15ms(測試頻率≥100Hz時)
■ 大型LCD(240×64點陣)顯示
■ 人性化引導式操作界面
■ 50Hz－100kHz, 10個典型測試頻率
■ 10mVrms—1.0Vrms可編程測試電平
■ 內部DC偏流源最大可達200mA（使用25Ω內阻）
■ 精確的負載校準功能
■ 4種可選源阻抗模式，便于兼容不同LCR表的測試一致性
■ 4點頻率/電平/偏流列表掃描功能
■ 變壓器參數測量能力
■ 12組內部儀器設定儲存
■ 內建9檔比較器，分選及檔計數
■ 具有良品/不良品（Hi/Go/Low）警示聲響判定功能
■ 測試電平V/I監視功能
■ 與Agilent 4263B兼容的Handler接口
■ 與Agilent4263B兼容的IEEE-488控制命令
同惠 TH2825A 高速LCR數字電橋的技術參數：
| 型號 | TH2825A | ||
| 顯示器 | 240x64點陣LCD顯示器，5位讀數分辨率 | ||
| 測試參數 | LCR參數 | |Z|,R,X,G,B,C,L,Q,D,θ(deg),θ(rad),DCR | |
| 變壓器參數 | DCR，DCR2，M,N，1/N，LA，LB | ||
| 測試頻率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10點 | ||
| 測試電平 | 10mVrms-1.0Vrms,1mV步進＜200mV10mV步進≥200mV | ||
| 信號源內阻 | 25Ω，100Ω，25Ω/100Ω，C.V.（恒壓） | ||
| DC偏置電流（≥1kHz） | 當100Ω內阻時，±50mAMax當25Ω內阻時，±200mAMax | ||
| 基本測量準確度 | 0.1% | ||
| |Z|,R,X | 0.01mΩ—99.99MΩ | ||
| G,B | 0.0001μS—999.99S | ||
| C | 0.001pF—1.9999F | ||
| L | 0.001μH—99.9999kH | ||
| Q | 0.0001—9999 | ||
| 顯示范圍 | D | 0.0001—9999 | |
| θ(DEG) | -180.00°—180.00° | ||
| θ(RAD) | -3.1415—3.1415 | ||
| Δ% | -999.99%—999.99% | ||
| TurnsRatio | 0.001—9999.9 | ||
| DCR | 0.1mΩ—99.99MΩ | ||
| M,L2 | 0.001μH—99.99kH | ||
| 測量速度（≥100Hz） | 快速:15ms（注1）,中速:66ms,慢速:500ms | ||
| 等效電路 | 串聯,并聯 | ||
| 量程方式 | 自動,保持/手動切換 | ||
| 觸發方式 | 內部,手動,外部，總線 | ||
| 平均次數 | 1—255 | ||
| 校準功能 | 開路,短路,負載校正 | ||
| 測量端 | 5端 | ||
| 顯示方式 | 直讀,ΔABS,Δ%,V/I(電壓/電流監示),檔號及檔計數 | ||
| 列表掃描 | 4點頻率,電平列表掃描測試 | ||
| 比較器功能 | 九檔（八檔合格，一檔不合格） | ||
| 上超/合格/下超比較器 | |||
| 存儲器 | 12組內部儀器設定供存儲/調用 | ||
| 接口 | RS-232C,HANDLER,GPIB(選件) | ||
| 4263B完全兼容，為與4263B的互換提供了良好的條件。 | |||
| 注1：快速測試時間包括A/D、計算、主/副參數小字符顯示比較判別。若包括測試參數大字符顯示，最快測試時間另加5ms。 | |||
