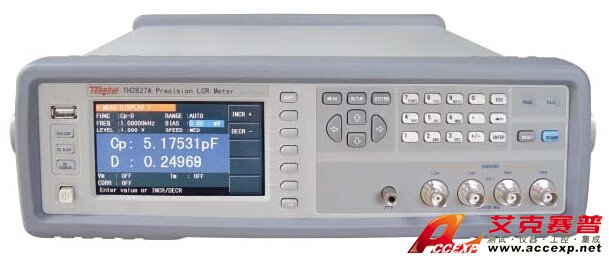

同惠 TH2827C LCR數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2827C LCR數字電橋是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。同惠 TH2827C LCR數字電橋基本精度為0.05%，測試頻率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配...
申請服務
- 產品介紹
|
顯示器 |
480×RGB×272 4.3寸TFT LCD顯示器 |
||||
|
測試信號頻率 |
TH2827C |
20Hz—1MHz |
|||
|
最小分辨率 |
10mHz，4位頻率輸入 |
||||
|
準確度 |
0.01% |
||||
|
AC 電平 |
測試信號電壓范圍 |
10mV—2Vrms |
|||
|
電壓最小分辨率 |
100μV，3位輸入 |
||||
|
準確度 |
ALC ON |
10% x設定電壓 + 2mV |
|||
|
ALC OFF |
6% x設定電壓 + 2mV |
||||
|
測試信號電流范圍 |
100μA—20mA |
||||
|
電流最小分辨率 |
1μA，3位輸入 |
||||
|
準確度 |
ALC ON |
10% x設定電流 + 20μA |
|||
|
ALC OFF |
6% x設定電壓 + 20μA |
||||
|
DC偏置電壓源 |
電壓 / 電流范圍 |
0V— ±5V / 0mA—±50mA |
|||
|
分辨率 |
0.5mV / 5μA |
||||
|
電壓準確度 |
1% x設定電壓 + 5mV |
||||
|
ISO ON |
用于電感、變壓器加偏置測試 |
||||
|
AC源內阻 |
ISO ON |
100Ω |
|||
|
ISO OFF |
30Ω、50Ω、100Ω可選 |
||||
|
DCR源內阻 |
30Ω、50Ω、100Ω可選 |
||||
|
LCR測試參數 |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
||||
|
測試頁面參數顯示 |
一組主、副參數；10點列表掃描 |
||||
|
變壓器測試參數 |
DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容)，平衡測試 |
||||
|
基本測量準確度 |
LCR測試參數 |
0.05% |
|||
|
N |
0.1% |
||||
|
校準條件 |
預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m |
||||
|
測量時間(≥10 kHz) |
快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 |
||||
|
LCR參數顯示范圍 |
| Z | , R , X，DCR |
0.00001Ω — 99.9999MΩ |
|||
|
|Y|,G,B |
0.00001μs — 99.9999s |
||||
|
C |
0.00001pF — 9.99999F |
||||
|
L |
0.00001μH — 99.9999kH |
||||
|
D |
0.00001 — 9.99999 |
||||
|
Q |
0.00001 — 99999.9 |
||||
|
θ(DEG) |
-179.999º — 179.999º |
||||
|
θ(RAD) |
-3.14159 — 3.14159 |
||||
|
Δ% |
-999.999% — 999.999% |
||||
|
等效電路 |
串聯, 并聯 |
||||
|
量程方式 |
自動, 保持 |
||||
|
觸發方式 |
內部, 手動, 外部, 總線 |
||||
|
平均次數 |
1－256 |
||||
|
校準功能 |
開路, 短路全頻、點頻校準，負載校準 |
||||
|
數學運算 |
直讀, ΔABS, Δ% |
||||
|
延時時間設定 |
0 -- 999, 最小分辨率100us |
||||
|
比較器功能 |
10檔分選，BIN1～BIN9、NG、AUX |
||||
|
檔計數功能 |
|||||
|
PASS、FAIL前面板LED顯示 |
|||||
|
列表掃描 |
·10點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選 |
||||
|
內部非易失性存儲器 |
100組LCRZ儀器設定文件201次測試結果 |
||||
|
外部USB存儲器 |
GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲 |
||||
|
接口 |
I/O接口 |
HANDLER，從儀器后面板輸出 |
|||
|
串行通訊接口 |
USB、RS232C |
||||
|
并行通訊接口 |
GPIB接口（選件） |
||||
|
網絡接口 |
LAN |
||||
|
存儲器接口 |
USB HOST（前面板） |
||||
|
偏置電流源控制接口DCI |
使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。 |
||||
|
選件。DCI與GPIB 只能2者選1 |
|||||
|
通用技術參數 |
|
||||
|
工作溫度, 濕度 |
0℃－40℃, ≤ 90%RH |
||||
|
電源要求 |
電壓 |
99V－121V， 198V－242V AC |
|||
|
頻率 |
47Hz－63Hz |
||||
|
功耗 |
最大80VA |
||||
|
體積(W×H×D) |
280 mm × 88 mm × 370 mm (無護套) 369 mm × 108 mm × 408 mm (帶護套) |
||||
|
重量 |
約5kg |
||||
