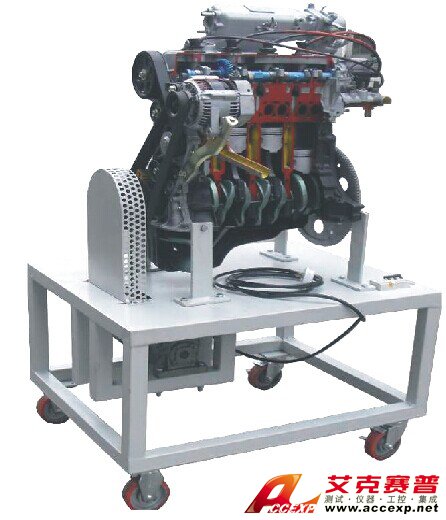

TSI QC719汽油電控發動機解剖動態演示臺
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC719汽油電控發動機解剖動態演示臺以桑塔納3000電控汽油發動機實物為基礎，由移動臺架、低速驅動裝置和解剖發動機總成三部分組成。TSI QC719汽油電控發動機解剖動態演示臺適用于中高等職業學院和培訓機構的汽車發動機構造與維修實...
申請服務
- 產品介紹
TSI QC719汽油電控發動機解剖動態演示臺以桑塔納3000電控汽油發動機實物為基礎，由移動臺架、低速驅動裝置和解剖發動機總成三部分組成。TSI QC719汽油電控發動機解剖動態演示臺適用于中高等職業學院和培訓機構的汽車發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理直觀演示的教學需要。
一.TSI QC719汽油電控發動機解剖動態演示臺標準配置：
1、移動臺架
移動腳輪、臺架、漏電保護開關。
2、低速驅動裝置
低速驅動裝置包括（驅動電機、減速機、鏈輪和傳動鏈條、防護罩等）。
3、解剖發動機總成
解剖發動機總成（包括傳感器、皮帶、皮帶輪、飛輪）、進排氣系統（節氣門總成、進氣歧管、排氣歧管等）、點火系統（火花塞、高壓線、分電器等）發電機等電器設備。
二.TSI QC719汽油電控發動機解剖動態演示臺功能特點：
1、展示功能：
大面積合理的深層次解剖（4個缸、缸蓋、水泵、水管、機油泵、油底殼、1個活塞、進排氣管、機油濾清器、發電機等），用不同的顏色分別標識不同的系統和部件，充分展示發動機和附件的外部和內部結構細節。
2、動態演示功能：
低速驅動令所有運動機件都進行低速運轉（曲軸轉速為10~15轉/分鐘），直接觀察到曲軸、連桿、活塞、活塞銷、進排氣門、凸輪軸、正時皮帶、水泵、機油泵、分電器、發電機等的運動過程和各個系統之間的關聯。
3、自帶漏電保護裝置，具有較高的安全系數；
4、美觀大方，重心布局合理，方便移動教學。
三.TSI QC719汽油電控發動機解剖動態演示臺產品工藝：
A）全部采用數控線切割加工，剖切面平整；
B）采用電鍍、研磨、高壓水砂噴射等工藝，使鐵件和鋁合金恢復原色，歷久常新；
C）剖切面采用磷化、烤漆等工藝，確保顏色亮麗過渡自然，漆面堅固不易掉色。
D）箱式柜使用優質冷軋鋼板折彎成型，采用嵌入折疊式新型結構，無縫焊接，一體成型，造型美觀大方。
E）鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，并帶有腳輪自鎖裝置。
四.TSI QC719汽油電控發動機解剖動態演示臺參數：
尺寸：長X寬X高750X650X1150
電機：380V 重量：160kg
五.TSI QC719汽油電控發動機解剖動態演示臺實訓項目：
1、發動機結構與原理認識實訓；
2、油發動機電控元件部位的分析；
3、汽油發動機靜態檢測實訓；
4、油發動機各種工況模擬實訓。
