IDEAL 61-835 電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：IDEAL 61-835 電能質量分析儀具有實時時鐘和1MB內存，可將存儲的數據下載至個人計算機，以便用PowerVision 分析軟件作深入分析。IDEAL 61-835 電能質量分析儀可用于單相電力系統也可用于3相電力系統。可即時讀取測...
申請服務
- 產品介紹
IDEAL 61-835 電能質量分析儀具有實時時鐘和1MB內存，可將存儲的數據下載至個人計算機，以便用PowerVision 分析軟件作深入分析。IDEAL 61-835 電能質量分析儀可用于單相電力系統也可用于3相電力系統。可即時讀取測試結果，包括：數據列表、柱形圖甚至單個波形，便于解析現場數據工作。電能與諧波程序是IDEAL電能分析儀的標準配置與其一起提供。擾動、檢測表和快速檢測程序可分別提供。這些程序允許用戶用一個儀器監測電能質量多個參數和指標。每個程序的專業人員在監測與分析方面的每項需要都能在一個設備中找到。如堅固、通用及多種功能特點，包括計算機兼容性。這樣可使工作更簡單的測試設備確實早已存在，但 IDEAL 的電能分析儀將電能質量分析推到了嶄新的水平。
可即時讀取測試結果，包括：數據列表、柱形圖甚至單個波形，便于解析現場數據工作
IDEAL 61-835 電能質量分析儀產品特點：
●1000A三個電流鉗頭（61-835標準配置） 帶有計算機接口及應用程序
●51次諧波因數分析 1MB數據存儲
●真有效值測量 紀錄時間可達1個月
●單相或三相測量 隨機附帶能量與諧波分析程序
●4個電流測試通道（61-835為三個電流通道） 隨機附帶PowerVisionTM分析程序
●4個電壓測試通道 隨機附帶交互式演示CD
●最大/最小/平均值測量 可選F：FO存儲器
●用戶自定義數據采集功能 智能電流充電系統
●電力諧波分析儀可編程觸發點與觸發時間 開始/停止 手持輕型，便攜設計
●電力諧波分析儀帶有背光/實時時鐘 系統設置便捷
●160×160點陣液晶屏幕 便于使用的按鍵操作
●電力諧波分析儀可自動關閉屏幕顯示，機器仍可以正常運行 隨機配置便攜箱，方便現場的使用
IDEAL 61-835 電能質量分析儀詳細說明：
●電機啟動快速檢測程序
●研究單相、三相系統，記錄每周期內的電壓、電流、功率和功率因數
●記錄短期瞬時值（電機、焊機設備等）
●電力諧波分析儀可選觸發方式記錄數據
●電力諧波分析儀可選固定或循環存儲
●電力諧波分析儀用于分析電機啟動曲線和一般瞬態事，是理想的焊機維護設備
●研究頻繁和快速開關操作設備對電網的影響
●閃變測試程序
●研究系統中的閃變事件，通過分析軟件對即時值、Pst和Plt值進行后期分析
●可設置計量閃變與電能的時間
●同屏顯示所有閃變參數
●用于確定導致員工工作效率的視覺疲勞等級
●研究電壓波動情況
●干擾測試程序
●檢測電壓中斷、跌落、削頂、毛刺等干擾事件
●可設置記錄不同干擾類型的靈敏度
●報告檢測到的干擾數量
●用電力諧波分析儀于在不同設備安裝點，檢查開關負載所產生的影響
●配合PC機分析軟件，能“透視”電力系統：評估波形、顯示干擾、對比帶有●干擾的三相波形
●可選程序
●電能檢查程序
●計量電子式或機械式電能表精度
●無需連接負責即可測試表計精度
●測試時間只需30秒
●檢測有功或無功電能表誤差
●同屏設置誤差百分比
●電力諧波分析儀可選記錄4000個事件
●顯示數字表格
●可輸出.bmp格式圖片
●用于現場校驗表計，對每個測量點建立詳細報告
●檢測超過1％的電能/功率計誤差
●發現竊電行為
●電力諧波分析儀可選度數器
●電力諧波分析儀適用于LED顯示的電子式電能表
●電力諧波分析儀適用于機械表的光纖數據線
●連接分析儀的通信/電源線
●測量超過1us的計量脈沖
●防震塑料外殼
●外形尺寸：61×41×26mm（保含記錄器、分流器、分析程序及PC分析軟件）
●漏電流檢測程序
●使用互感器，測量最大10A對地泄放電流
●可通過鉗形適配器測量
●可通過對地泄放電流互感器測量
●測量范圍1mA－1A，以及20mA－10A
●采用高頻濾波器防止系統開關影響
●測量每周期（20ms）內有效值
●按預設采樣周期連續測量并記錄
●記錄周期可1s－100s間任意設置
●通過電壓降確定觸發門限
●通過對地泄放電流等級確定觸發門限
●用于確定繼電保護觸發門限
●自動檢測分析對地泄放電流
●三相電能質量分析儀:
IDEAL 61-835 電能質量分析儀技術指標：
功率與能量測量：
有功功率（kW） 視在功率（VA）
感性無功功率（kvarL） 容性無功功率（kvarC）
功率因數（PF） 頻率（Hz）
有功電能，千瓦時（kWh） 無功電能（kvarhL，kvarhC），每小時無功功率
可選程序：
擾動 檢查儀表
快速檢查
諧波測量：
總諧波含量（％THD） 51次諧波因數分解
61-835測量精度
測量范圍 精度
交流電壓 20-600V（相線-零線）
20-866V（相線-相線） 0.5%
0.5%
交流電流 10-1000A（使用電流鉗形適配器） 1.0%
有功功率 866KW（使用電流鉗形適配器） 1.0%
無功功率 866KWar（使用電流鉗形適配器） 1.0%
功率因數 0.5-1.0 1.0%

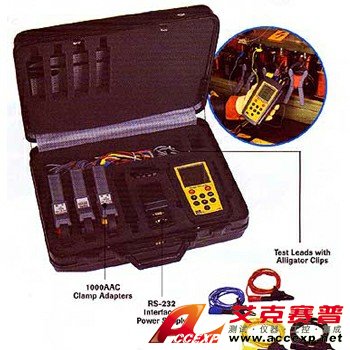

830系列電能分析儀配置表
部件名稱 61-835 61－835－2K
835型分析儀 √ √
1000A交流鉗形適配器（3把） √
200/2000A交流鉗形適配器（3把） √
100A交流鉗形適配器（1把）
帶鱷魚夾的測試線（4根） √ √
電源/RS232接口及通信線 √ √
PowerVision分析軟件 √ √
工具箱 √ √
選配件
61-811 1000AAC電流鉗（1套3支）
61-813 100AAC中性線電流鉗（1套1支）
61-814 5AAC電流鉗（1套1支）
61-810 200/2000AAC電流鉗（1套3支）
61-457 200/2000/20000AAC柔性電流適配器（1套3支）
