LeCroy力科 Envision X84 C/D-PHY CSI-2/DSI協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：Envision X84 C / D-PHY CSI-2 / DSI分析儀是第一個在單一平臺上組合的C-PHY / D-PHY分析儀。Envision X84在單個硬件平臺上支持C-PHY / D-PHY和相機串行接口（CSI-2）和顯示串...
申請服務
- 產品介紹
Envision X84 C / D-PHY CSI-2 / DSI分析儀是第一個在單一平臺上組合的C-PHY / D-PHY分析儀。Envision X84在單個硬件平臺上支持C-PHY / D-PHY和相機串行接口（CSI-2）和顯示串行接口（DSI / DSI-2）。Envision X84支持C-PHY 1.1版和D-PHY 2.1以及CSI-2版本2.1和DSI 1.3版以及DSI-2 1.1版。Envision X84為Silicon廣告設備設計人員，集成商和驗證工程師提供了完整，強大而靈活的工具，以確保通過C-PHY和D-PHY實施正確地和有效地操作相機和顯示器。
Envision X84支持在C-PHY和D-PHY（80Msps – 2.5Gbps）的整個數據范圍內進行驗證。C-PHY每秒支持高達3.5 GigaSymbols或每個樣本約3.16位。每個通道2.5Gbps x3.16 = 7.9Gbps Envision X84最多支持3條C-PHY通道，并具有從三重奏真正的時鐘恢復功能。它最多支持4條D-PHY通道，并具有用于直接控制攝像頭和顯示器的GPIO接口。

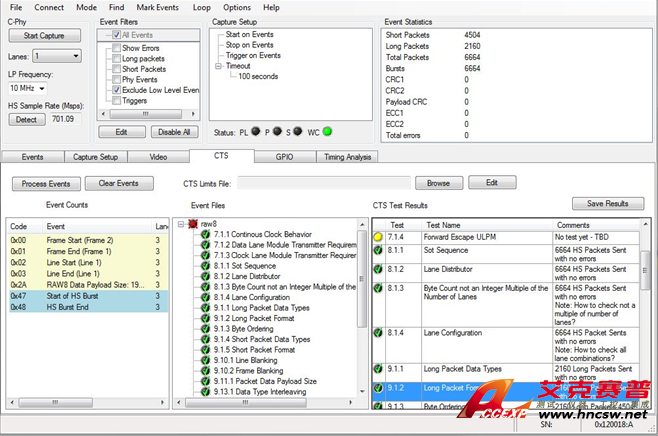

Teledyne LeCroy Envision協議套件應用程序是一個強大的軟件界面，可用于圖像解碼和比較。它允許用戶驗證所有有效載荷格式。它支持多種觸發選項以隔離困難的錯誤。PHY和協議層事件的多個視圖有助于識別連接性問題。Envision X84協議套件軟件還支持多種驗證工具，例如協議級別一致性測試腳本（CTS），PRBS模式和反向低功耗模式。Envision X84和Envision協議套件還支持完整的自動化API。
