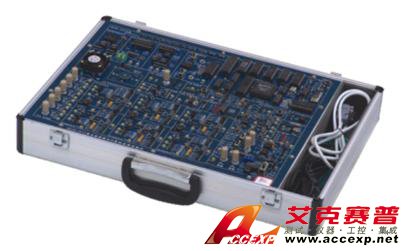

TSI ATC型自控原理與計算機控制實驗儀

名稱:教育實驗實訓裝置

品牌:

型號:

簡介:TSI ATC型自控原理與計算機控制實驗儀

  • 產品介紹
TSI ATC型自控原理與計算機控制實驗儀是自動化、自動控制、電子技術、電氣技術、精密儀器等專業教學中的基礎課程。TSI ATC型自控原理與計算機控制實驗儀的開放性能、擴展性能;運算模擬單元的運放八個,每個運算模擬單元內都有實驗所需的電阻、電容等元件,可以通過短路塊和導線靈活方便的對實驗單元電路的組合,可構造出各種型式和階次的模擬環節和控制系統;從運算模擬單元獨立出來的可變電阻器組單元檔位連續,調節精度高,接線靈活多變,充分滿足于自控原理實驗教學的要求。
集成操作軟件,通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性,方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗,加上系統配置的直流電機、步進電機等控制對象,可開設控制系統課程的實驗。TSI ATC型自控原理與計算機控制實驗儀還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
HY-ATC型自控原理與計算機控制實驗儀

一、TSI ATC型自控原理與計算機控制實驗儀系統構成:
各單元電路、8088CPU控制單元和PC機進行通訊的串口構成,USB采集數據。
信號源發生單元電路:正弦波、方波、斜波及拋物波
信號周期在2毫秒至30秒之間可調
采樣保恃器及單穩單元電路:由LF398及HEF4538等器件構成
運算模擬單元電路:
非線性用單元電路:
狀態指示燈單元:
數/模轉換單元電路:
AD0832模/數轉換單元電路:
AD0809單節拍脈沖發生單元:
電位器單元:
-5V電源發生單元:
驅動單元:
電機單元:直流電機、步進電機
信號測量單元:采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
特殊運算環節單元:
可變電阻器組單元:
微型溫度控制單元:
電源:
1.輸入電壓:220V ±10%
2.輸出電壓/電流:+5V/2A,+l2V/0.2A,-l2V/0.2A

二、TSI ATC型自控原理與計算機控制實驗儀實驗項目:
(1)計算機控制技術實驗項目
1. A/D,D/A轉換
2.采樣保持器
3.數字濾波
4.積分分離式PID控制
5.最小拍有紋波系統實驗
6.最小拍無紋波系統實驗
7.大林算法控制
8.非線性控制
9.解耦控制
10.綜合控制實驗
(2)自動控制原理實驗項目
1.典型環節的模擬研究
2.典型系統瞬態響應和穩定性
3.系統校正
4.控制系統的頻率特性
5.典型非線性環節
6.非線性系統(一)
7.非線性系統(二)
8.采樣系統分析
9.采樣控制系統的校正
l0.狀態反饋(極點配置)
(3)控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
以上所有實驗的具體內容由SDY-ATC的實驗指導書提供。

三、TSI ATC型自控原理與計算機控制實驗儀實驗室每人每套配置方案(二人為一組,一組用一張實驗桌):
1、HY-ACT 必配 1臺
2、微機 自配 1臺
3、示波器 自配 1臺
4、萬用表 自配 1只
5、實驗桌 自配 1張
6、實驗椅 自配 2把
