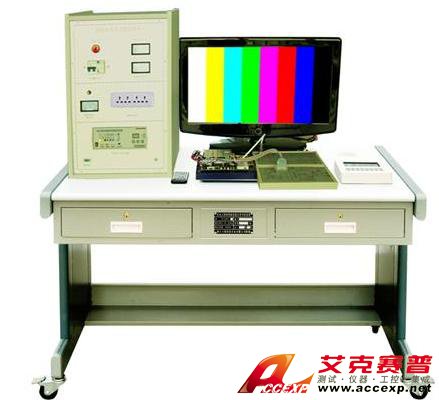

TSI-99GA型液晶電視組裝調試與維修技能實訓裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-99GA型液晶電視組裝調試與維修技能實訓裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品。
申請服務
- 產品介紹
TSI-99GA型液晶電視組裝調試與維修技能實訓裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品。TSI-99GA型液晶電視組裝調試與維修技能實訓裝置適合高職院校、職業學校的應用電子技術、電子電器應用與維修等相關專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
TSI-99GA型液晶電視組裝調試與維修技能實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
一、TSI-99GA型液晶電視組裝調試與維修技能實訓裝置技術性能：
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜300VA
二、TSI-99GA型液晶電視組裝調試與維修技能實訓裝置系統特點：
1.創新性：學生可以根據液晶電視控制線路板的原理圖，繪制仿真電路、設計PCB板。
2.提高學生的焊接技術，特別是對液晶電視的SMT器件的焊接。
3.經濟性：本實訓臺裝有電風扇、照明日光燈、看板（用來夾資料）、插座、工具柜、恒溫烙鐵、裝配工具一套。學生在這里可以仿真生產過程（如：工藝流程的編制、線路板的焊接、線路板的調試、整體產品的組裝）。
4.配套實訓資料全：提供實訓線路板的元器件清單，樣板，調試指導書，完成學生對液晶電視的認識、設計、焊接、調試、檢修等多種技能實訓。
三、TSI-99GA型液晶電視組裝調試與維修技能實訓裝置系統配置：
實訓裝置由實訓臺、液晶電視實訓線路板、液晶電視元器件包、工具套件、液晶屏、元器件盒組成。
（一）實訓臺
實訓臺上裝有電風扇、照明日光燈、插座、工具柜、恒溫烙鐵和元器件盒。
（二）液晶電視實訓線路板
直流穩壓電源線路板、音視頻信號處理線路板
（三）工具套件
配常用的萬用表、元器件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、剪刀、恒溫烙鐵、熱風臺、焊錫絲、吸錫器。
（四）液晶屏
液晶屏尺寸：15吋，對比度：600：1，亮度:400cd/m2，反應時間：＜20ms，與液晶電視實訓線路板組合成一套完整的液晶電視系統。
四、TSI-99GA型液晶電視組裝調試與維修技能實訓裝置實訓項目：
1.液晶電視元器件的認識
2.液晶屏結構的認識與拆裝
3.直流穩壓電源線路板的焊接與調試
4.音視頻信號處理線路板的焊接與調試
5.整機的組裝與調試
