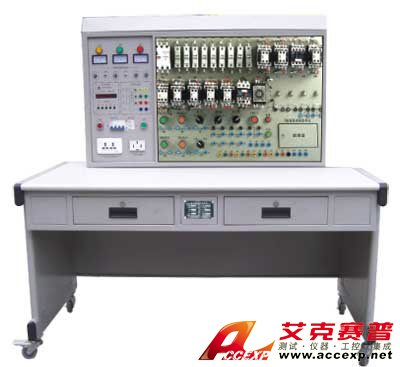

TSI BS-M7120 平面磨床電氣技能實訓考核裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI BS-M7120 平面磨床電氣技能實訓考核裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時...
申請服務
- 產品介紹
TSI BS-M7120 平面磨床電氣技能實訓考核裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過TSI BS-M7120 平面磨床電氣技能實訓考核裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
一、TSI BS-M7120 平面磨床電氣技能實訓考核裝置技術性能:
1 、 輸入電源：三相四線（ 380V±10% 50Hz ）
2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )
3 、 裝置容量：＜ 1KVA
4 、重 量： 150kg
5 、 外形尺寸： 1800mm × 700mm × 1250mm
二、TSI BS-M7120 平面磨床電氣技能實訓考核裝置裝置構成 :
（一）主控屏 :
1 、 三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
2 、 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3 、 三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4 、 實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
三、TSI BS-M7120 平面磨床電氣技能實訓考核裝置實訓項目與目的 :
1 、熟悉常用低壓電氣的機構、原理；
2 、通過觀察機床模擬運動，了解機床的真實運動狀況；
3 、掌握機床電器控制原理及各種保護裝置；
4 、掌握機床常見故障發生部分現象及排除方法。
四、TSI BS-M7120 平面磨床電氣技能實訓考核裝置故障點設置一覽表:
| 故障編號 | 故障現象 | 故障編號 | 故障現象 |
| 1 | 機床無法啟動 | 15 | 電磁吸盤不能工作 |
| 2 | 液壓泵電動機無法啟動 | 16 | 電磁吸盤控制不能自鎖 |
| 3 | 液壓泵電動機無法啟動 | 17 | 電磁吸盤不能進行充磁 |
| 4 | 液壓泵電動機無法啟動 | 18 | 電磁吸盤不能進行充磁 |
| 5 | 液壓泵電動機和砂輪電動機都無法啟動 | 19 | 電磁吸盤不能退磁 |
| 6 | 砂輪電動機無法啟動 | 20 | 電磁吸盤不能退磁 |
| 7 | 砂輪電動機無法啟動 | 21 | 電磁吸盤不工作 |
| 8 | 砂輪電動機控制無自鎖 | 22 | 電磁吸盤不工作 |
| 9 | 砂輪電動機無法啟動 | 23 | 液壓泵、砂輪電動機不能工作 |
| 10 | 砂輪電動機無法啟動 | 24 | 電磁吸盤不能退磁 |
| 11 | 砂輪架無法上升 | 25 | 電磁吸盤不能工作 |
| 12 | 砂輪架無法上升 | 26 | 液壓泵不工作 |
| 13 | 砂輪架無法下降 | 27 | 砂輪不工作 |
| 14 | 砂輪架無法下降 | 28 | 砂輪不能下降 |
