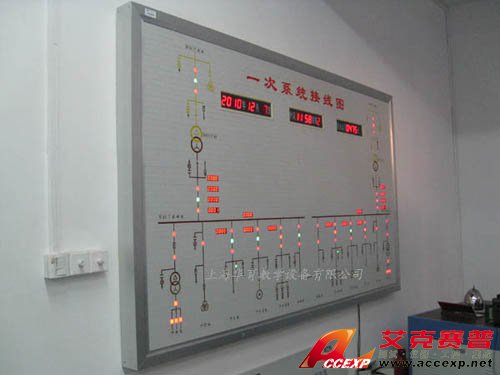

TSI-GPD1 供配電系統模擬屏
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：供配電系統模擬屏設備屏面模塊材料采用ABS或PPO阻燃工程塑料，顏色選用國際流行灰色。保證材料與生產技術的一致性，不受溫度、濕度等因素的影響而產生色差現象，具有阻燃、高強度、耐老化等特點。
申請服務
- 產品介紹
一、供配電系統模擬屏設備屏面模塊材料采用ABS或PPO阻燃工程塑料，顏色選用國際流行灰色。保證材料與生產技術的一致性，不受溫度、濕度等因素的影響而產生色差現象，具有阻燃、高強度、耐老化等特點。
二、屏面模擬尺寸為3000×1600mm。整體屏面由小方塊鑲嵌折疊組成，圖形改動及局部擴展不損失模擬塊和其它材料。
三、屏面中的文字、編號、符號均采用電腦雕刻機凹型雕刻或電腦平板凸型噴繪，字體整潔、美觀、更換性極強，字體尺寸大小可選擇。
模擬圖板的作用：
1. 操作模擬圖板可以對運行中的電氣設備實際狀態、接線方式、供電方式和各種開關的“分”、“合”狀態，明確的表示出來，使運行管理人員和值班人員掌握和了解本單位供電系統的運行情況。
2. 用以在倒閘操作之前，在操作模擬板上進行核對性操作，檢驗操作票所列的操作順序的正確性；
3.在操作模擬板上的部署安全措施時，檢驗安全措施是否正確，防止錯誤操作事故發生；
4.日常的技術培訓及練習可用操作模擬板進行模擬訓練，提高值班人員的實際操作技能和處理事故的能力；
5. 可以增強值班人員對電氣設備的接線方式、布置方式、運行方式和操作編號的記憶能力。
6.可在模擬屏上進行模擬操作，并根據電力五防邏輯來判斷，設備狀態不變位，適于于各種電力培訓學校。
材 料：亞克力板、馬賽克高性能阻燃工程塑料
線路顏色：執行電力部部頒標準
各電壓等級的顏色區別如下：
220kV 用紫色；
110kV 用朱紅色；
35kV 用鮮黃色；
10kV 用絳紅色；
6kV 用深蘭色；
3kV 用深綠色；
0.4kV 用黃褐色；
0.23kV 用深綠色；
直流 用褐色。
7、該模擬屏、以PLC、組態軟件為基礎和操作后臺，通過電腦組態軟件操作，實現對模擬屏電路的控制，通過模擬負載信號可以在屏上對應顯示負載電流、功率等參數。
