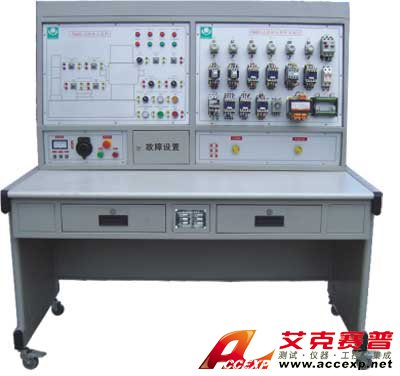

TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備。可用于課堂演示、機床電氣控制原理性操作及實...
申請服務
- 產品介紹
一、概述:
TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備。可用于課堂演示、機床電氣控制原理性操作及實驗實習。由于TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置適用范圍:
TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置適用于 M7130K 平面磨床電氣控制的模擬與 M7130K 平面磨床電氣故障排除的技能考核。
三、TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置技術性能:
1 、 輸入電源：三相四線（～ 380V±10% 50Hz ）
2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔 < 4000m
3 、 裝置容量：＜ 1KW
4 、 外形尺寸： 1410mm × 725mm × 1535mm
四、TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置機床電氣實訓考核裝置的基本裝備:
1 、電源控制面板（鋁質面板）
（ 1 ）交流電源（帶有漏電保護措施）
提供市電提供三相交流電源（ 380V ）
（ 2 ）人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護 , 使控制屏內接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2 、主令控制及圖示板（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
面板上印有 M7130K 平面磨床示意圖，可以很直觀地看出 M7130K 平面磨床的外形輪廓。
3 、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4 、三相異步電動機
三個 380V 三相鼠籠異步電動機，分別用砂輪電動機、冷卻泵電動機和液壓泵電動機。
5 、故障開關箱
設有 32 個開關，其中 K1 到 K24 用于故障設置； K25 到 K32 保留。
6 、實驗桌
機床電氣實訓考核裝置實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
五、TSI-M7130K 型 平面磨床電氣技能培訓考核實驗裝置實驗項目及主要內容:
1 、學生熟悉常用低壓電器的機構、原理；
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3 、提高學生的動手能力的技能操作水平；
4 、通過對機床故障排除，完成機床常見故障的排除；
5 、可以設置故障點做為維修電工的技能考核臺。
