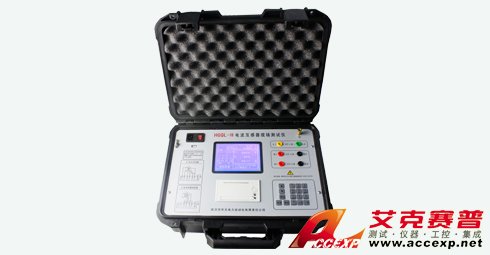

艾克賽普 ACCEXP-HGQL-H 電流互感器現場測試儀
名稱：高壓電力測試儀
品牌：
型號：
簡介：艾克賽普 ACCEXP-HGQL-H 電流互感器現場測試儀可按國家標準測量電流互感器的比差和角差，還可測量電流1%～200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等等。儀器采用高精度、...
申請服務
- 產品介紹
艾克賽普 ACCEXP-HGQL-H 電流互感器現場測試儀可按國家標準測量電流互感器的比差和角差，還可測量電流1%～200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，ACCEXP-HGQL-H 電流互感器現場測試儀采用艾克賽普公司最新研制出的320x240大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 ACCEXP-HGQL-H 電流互感器現場測試儀的產品特性和技術參數，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司m.for815.cn，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 ACCEXP-HGQL-H 電流互感器現場測試儀產品特性：
1. 電流互感器誤差現場測試儀采用遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。
2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的
測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現
場檢定工作。
3. 電流互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到
0.02級，相當于0.05S級電流互感器，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納
的測試結果測算出互感器的誤差。
4. 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5. 測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器。
6. 可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度。
7. 直接化整現場數據，判定合格或不合格。
8. 測量標準變比電流互感器與測量非標準變比電流互感器的1%-120%(S級)的規程點誤差(角差、比差)。
9. 測量標準變比電流互感器與測量非標準變比電流互感器的1%-200%(S級)的任意點誤差(角差、比差)。
10. 一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差(角差、比差)。
11. 一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差(角差、比差)。
12. 檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的實際電流之
比，并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A。
13. 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整，并判斷是否超差。
14. 320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便。
15. 可現場進行各種測量數據的存儲和打印，方便用戶查詢。
16. 儀器通過標準USB接口方便的與計算機連接傳輸數據，后臺管理軟件進行報表處理并按國家標準打印證書。
17. 機箱應采用防震防壓材料，保障現場操作人員的安全和設備安全。
艾克賽普 ACCEXP-HGQL-H 電流互感器現場測試儀技術參數：
1. 變比范圍：5A/5A～25000A/5A(5A/1A～5000A/1A)。
2. 匝比誤差：±0.2%。
3. 誤差測量范圍：5A/5A～5000A/5A(5A/1A～5000A/1A)。
4. 被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S對于1%(S級) 或5%測試點，其測試誤差主要在于
儀器自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差(傳統檢定方法同樣存在此兩偏差) 。因
此兩種檢定方法進行比對，其誤差差值可能較大也可能較小。
5. 整機準確度：被測電流互感器誤差限值的1/3(見附錄一) (注：標準互感器和校驗儀引起的誤差分別為被檢
互感器誤差限值的1/5和1/10，Δε(不超過被檢互感器誤差限值的1/2) 和Z引起的誤差均為被檢互感器誤差
限值的1/10，電磁場引起的誤差為被檢互感器誤差限值的1/10，其它引起的誤差為被檢互感器誤差限值的
1/10。綜合誤差按上述各項均方根相加，為被檢互感器誤差限值的1/3.33＜1/3)。
6. 準確度：±0.05%。

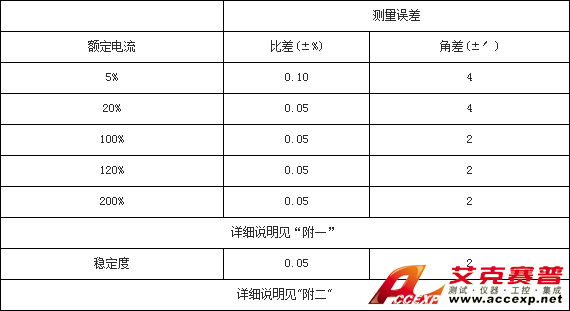

見下表：
7. 直流電阻：0.0～0.1Ω，±3%。
0.1～50Ω，±1%。
8、CT二次負荷：1Ω～25Ω，±2%。
9. 工作條件：AC220V 10%/50Hz 2%。
10. 環境溫度：0～40℃。
11. 環境濕度：25℃時<85%。
12. 整機重量：≤5Kg。
13. 整機體積：323mm×275mm×135mm。
