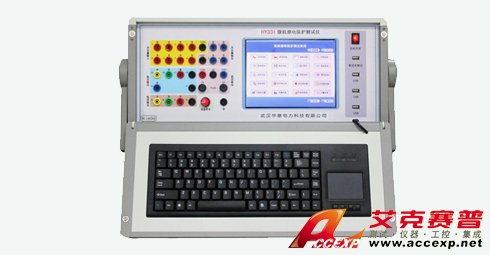

艾克賽普 ACCEXP-HY331 微機繼電保護測試儀
名稱：高壓電力測試儀
品牌：
型號：
簡介：艾克賽普 ACCEXP-HY331 微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型...
申請服務
- 產品介紹
艾克賽普 ACCEXP-HY331 微機繼電保護測試儀產品特性：
1. 滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相并聯可達120A。
既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備
自投裝置，試驗更加方便和完美。
2. 各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3. 經典的WindowsXP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率
為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4. 本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5 .配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6. 主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測
試儀的精度。
7. 功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8. 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9. 可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10. 配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V(1A)，220V(0.6A)。以提供給需要直流工作電源的繼電器或保
護裝置使用。
11. 具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
艾克賽普 ACCEXP-HY331 微機繼電保護測試儀技術參數：
1. 交流電流源
相電流輸出(有效值)：0～40A/相；精度：0.5%。
三相并聯輸出(有效值)：0～120A/三相同相位并聯輸出。
相電流長期允許工作值(有效值)：10A。
每相最大輸出功率：420VA。
三相并聯電流最大輸出功率：900VA。
三并電流最大輸出允許工作時間：10s。
頻率范圍：0～1000Hz；精度：0.001Hz。
諧波次數：2～20次；相位：0～360°；精度：0.1°。
2. 直流電流源
電流輸出： 0～±30A/相；精度：0.5%。
3. 交流電壓源
相電壓輸出(有效值)：0～125V/相； 精度：0.5%。
線電壓輸出(有效值)：0～250V。
相電壓/線電壓輸出功率：75VA/100VA。
頻率范圍：0～1000Hz；精度：0.001Hz。
諧波次數：2～20次；相位：0～360°；精度：0.1°。
4. 直流電壓源
相電壓輸出幅值：0～±150V；精度：0.5%。
線電壓輸出幅值：0～±300V。
相電壓/線電壓輸出功率：90VA/180VA。
5. 開關量端子
開關量輸入端子：8對。
空 接 點：1～20mA，24V 裝置內部有源輸出。
電位翻轉：0～6VDC為低電平。
15～250VDC為高電平。
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6. 時間測量范圍
范圍：1ms～9999s。
測量精度：1ms。
7. 體積重量
體積：455mm×530mm×220mm。
重量：23Kg。
8. 電 源
AC220V±10%。
50Hz，10A。
