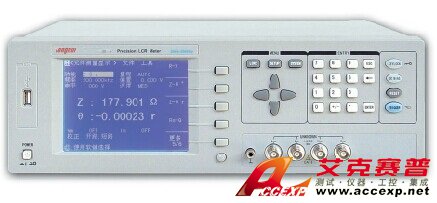

TSI-282 LCR精密數字電橋測試儀
名稱：萬用表
品牌：
型號：
簡介：TSI-282 LCR精密數字電橋測試儀是國內首臺符合LXI標準的新 一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz 的頻率范圍可以滿足元件與材料絕大部分低壓參數的測量 要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷 電容器...
申請服務
- 產品介紹
TSI-282 LCR精密數字電橋測試儀是國內首臺符合LXI標準的新 一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz 的頻率范圍可以滿足元件與材料絕大部分低壓參數的測量 要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷 電容器、液晶顯示器、變容二極管、變壓器等進行諸多電 氣性能的分析及低ESR電容器和高Q電感器的測量。 TSI-282 LCR產品超高速的測試速度使其特別適用于 自動生產線的點檢機，壓電器件的頻率響應曲線分析等 等。其多種輸出阻抗模式可以適應各個電感變壓器廠家 的不同標準需求。 TSI-282 LCR型產品以其卓越的性能可以實現商業標準和軍 用標準如IEC和MIL標準的各種測試。 TSI-282 LCR METER具有廣泛的測量對象： 無源元件：電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。 半導體元件：變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析 其它元件：印制電路板、繼電器、開關、電纜、電池等的阻抗評估 介質材料：塑料、陶瓷和其它材料的介電常數和損耗角評估 磁性材料：鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估 半導體材料：半導體材料的介電常數、導電率和C-V特性 液晶材料：液晶單元的介電常數、彈性常數等C-V特性
|
產品型號：
|
TSI-282 | |
| LCR測量參數 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | |
| 測試頻率 | 20 Hz～5MHz,10mHz步進 | |
| 測試電平范圍 | f ≤ 1MHz | |
| 10mV～5V,±(10%+10mV) | ||
| f＞1MHz | ||
| 10mV～1V,±(20%+10mV)恒電平到5V | ||
| 輸出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | |
| 基本準確度 | 0.10% | |
| 測量速度或測試時間 | 快速: 200次/s（f﹥30KHz）,100次/s（f﹥1KHz） | |
| 中速: 25次/s, 慢速: 5次/s | ||
| 等效電路 | 串聯方式, 并聯方式 | |
| 量程方式 | 自動, 保持 | |
| 觸發方式 | 內部, 手動, 外部，總線 | |
| 平均次數 | 1-255 | |
| 清零功能 | 開路 / 短路掃頻清零 ，負載校準 | |
| 內部直流偏置源 | 電壓模式:-5V ～ +5V, ±（10%+10mV）, 1mV步進, 電流模式（內阻為50Ω）:-100mA ～ +100mA, | |
| ±（10%+0.2mA）,20uA步進 | ||
| 比較器功能 | 十檔：（九檔合格，一檔不合格），另有一個附屬檔 | |
| 存儲器 | 可保存20組儀器設定值 | |
| 接口 | USBDEVICE( USBTMC and USBCDC support)， | |
| USBHOST(FAT16 and FAT32 )， | ||
| LAN， | ||
| RS232C， | ||
| HANDLER，GPIB（選件） | ||
| 顯示范圍 | R, X, Z | 0.1m Ω ～ 99.999 MΩ |
| Y, B, G | 0.0001 nS ～ 99.999 S | |
| C | 0.0001 pF ～ 9.9999F | |
| L | 0.0001 uH ～ 9.9999kH | |
| D | 0.0001 ～ 9.9999 | |
| Q | 0.0001 ～ 99999 | |
| θ(DEG) | -179.99°～ 179.99° | |
| Δ% | -999.99%-999.99% | |
| DCR | 0.0001 Ω — 99.999 MΩ | |
| 列表掃描 | 10點列表掃描 | |
| 顯示器 | 320×240點陣大型圖形LCD | |
| 測試端 | 5端法 | |
| 顯示方式 |
直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數
|
|
