鼎陽SIGLENT SDM3065X/SDM3065X-SC 6位半高精度臺式萬用表
名稱：萬用表
品牌：
型號：
簡介：鼎陽SIGLENT SDM3065X/SDM3065X-SC 6位高精度臺式萬用表擁有分辨率為480*272的4.3英寸真彩TFT-LCD顯示屏，操作簡單方便的圖形化用戶界面。提供 5、 6 的精度，內置熱電偶冷端補償，支持直方圖、趨勢圖、...
申請服務
- 產品介紹
鼎陽SIGLENT SDM3065X/SDM3065X-SC 6½位高精度臺式萬用表擁有分辨率為480*272的4.3英寸真彩TFT-LCD顯示屏，操作簡單方便的圖形化用戶界面。提供 5½、 6½ 的精度，內置熱電偶冷端補償，支持直方圖、趨勢圖、條形圖等數據可視化功能，支持數學統計、多通道掃描卡測量。提供1 Gb Nand Flash總容量，可存儲大量儀器設置文件和數據文件。標配USB Device、USB Host和LAN接口，支持選配USB-GPIB接口。提供標準SCPI遠程控制命令、上位機軟件，兼容最新主流萬用表命令集。設置和測量數據可通過VXI-11、USBTMC、U盤導入或者導出等方式以方便用戶修改，查看，備份。
主要特性
- 6½ 位讀數分辨率（2,200,000 count）
- 真有效值交流電壓和交流電流測量
- 配置接口：USB Device，USB Host，LAN，GPIB(選配)
- 設置和測量數據可通過 VXI11，USBTMC, U 盤導入或 者導出以方便用戶修改，查看，備份
- 4.3 英寸真彩 TFT-LCD 大屏顯示，分辨率 480*272
多功能測量，雙顯示功能
· 6½位讀數分辨率
· 可測量ACV,ACI,DCV,DCI,電阻,電容,頻率,周期,溫度等多種參數
· 支持二極管測試，連通性測試
圖形化和數據統計
根據緩存里的已采集數據以圖形方式展示，更直觀地觀察測量值參數變化；根據已采集數據提供數據統計以便客戶分析
· 支持條形圖、趨勢圖、直方圖顯示
· 數據統計顯示測試期間測量數據的最大值、最小值、平均值、偏差范圍、標準差和樣本數
· 采集到的數據可以存儲到外部存儲器，可長時間數據存儲以及數據處理

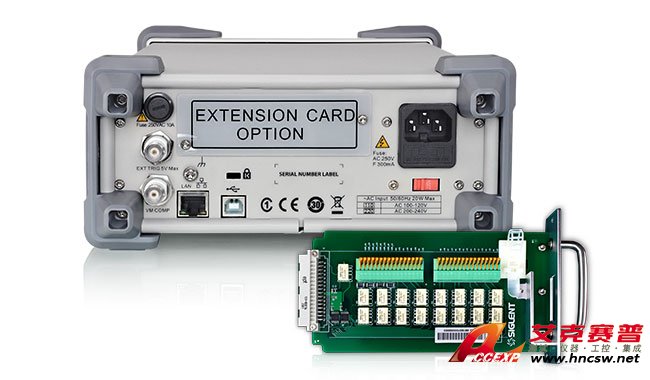

掃描卡（僅SDM3065X-SC支持）
16路通道數據采集（12個多功能通道+4個電流通道），結合精密的測量功能和靈活的信號連接功能，提供豐富的測試測量解決方案
· 通道間切換時間：180 ms
· 配合上位機分析軟件 EasyDMM，實現數據記錄，收集，監控等功能
· 支持主機顯示測量通道趨勢圖運算功能
· 支持 SCPI 指令實現計算機控制自動化測試
規格參數
| 直流電壓測量范圍、精度 | 200uV - 1000V， 0.0035% |
| 直流電流測量范圍、精度 | 200uA - 10A， 0.05% |
| 交流電壓測量 | True-RMS，200 mV，2 V，20 V，200 V，750 V |
| 交流電流測量 | True-RMS，200 μA，2 mA，20 mA，200 mA，2 A，10 A |
| 電阻測量范圍、精度 | 200Ω - 100MΩ， 0.01% |
| 電容測量 | 2 nF，20nF，200 nF，2 μF，20 μF，200 μF，2 mF，20 mF，100 mF |
| 連通性測試 | 量程固定在2 kΩ |
| 二極管測試 | 0~4 V 閾值可設置 |
| 頻率測試 | 3 Hz~1 MHz |
| 周期測試 | 1 μs~0.33 s |
| 溫度測量 | 支持熱電偶和熱電阻測量 |
| 數學運算功能 | 最大值、最小值、平均值、標準差、相對測量、條形表，直方圖，趨勢圖，dB/dBm，限值等 |
| 顯示 | 4.3 英寸真彩 TFT-LCD 大屏顯示，分辨率 480*272 |
| 讀數分辨率 | 真正的 6½ 位讀數分辨率（2,200,000 count） |
| 總容量 | 1 Gb Nand Flash |
| 標配接口 | USB Device，USB Host，LAN |
| 選配接口 | USB-GPIB |
| 掃描卡SC1016 | SDM3065：無 |
| SDM3065X-SC：有 |
掃描卡SC1016規格一覽
| 最大輸入交流電壓 | 125 Vrms 或 175 V 峰峰值，頻率 100 KHz，0.3 A 開關電流 ,125 VAC( 觸點阻性負載 ) |
| 電耐久性 | ＞ 100000 次，在 1 A 30 VDC 條件下 |
| ＞ 100000 次，0.3 A 125 VDC 條件下 | |
| 觸點電阻 | 75 mΩ（在 6 VDC, 1 A 時阻值最大） |
| 最大切換電壓 | 250 VAC，220 VDC |
| 最大切換功率 | 62.5 VA / 30 W |
| 絕緣電阻 | 大于 1 G ohm （500VDC） |
| 最快切換時間 | 180 ms （通道 → 通道） |
| 連接線類型 | 壓扣式接線端，#24 AWG 型號連接線 |
替代進口品牌
鼎陽SIGLENT SDM3065X/SDM3065X-SC 6½位高精度臺式萬用表完全可以替代進口品牌，下面是鼎陽SIGLENT產品對比進口品牌的優勢| 比較數據 | SDM3065X | Keysight 34461A | TEK Keithley 2000 |
| 讀數分辨率 | 6½ | 6½ | 6½ |
| 最高采樣率 | 10000 rdgs/s | 1000 rdgs/s | 2000 rdgs/s |
| DCV基本精度 | 35 PPM | 35 PPM | 30 PPM |
| 內存 | 1 Gb NAND flash | 80 Mb NAND flash | N/A |
| 熱電偶冷端補償 | 支持 | 不支持 | 不支持 |
| 掃描卡 | SDM3065X-SC型號支持 | 不支持 | 支持 |
| 接口 | USB Device, USB Host, LAN, GPIB (選配) | USB Device, USB Host, LAN, GPIB (選配) | GPIB,RS-232C |
| 屏幕 | 4.3英寸, 480*272 | 4.3英寸, 480*272 | VFD屏 |
| 價格 | ￥7,580 起 | $1,274 起 | $1,370 起 |
