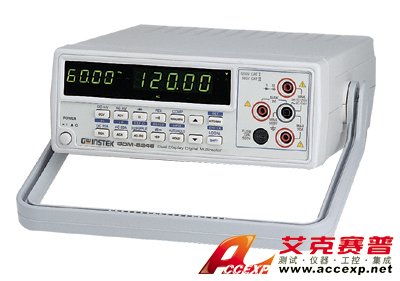

GWINSTEK GDM-8246萬用表
名稱：萬用表
品牌：
型號：
簡介：GWINSTEK GDM-8246萬用表測量功能：交直流電壓、交直流電流、歐姆、頻率、 電容、短路蜂鳴測試、二極管測試、最大值/最小值、 相對值、測量值顯示保持、dBm、比較功能。 GWINSTEK GDM-8246萬用表雙顯示：同時測量...
申請服務
- 產品介紹
GWINSTEK GDM-8246萬用表測量功能：交直流電壓、交直流電流、歐姆、頻率、 電容、短路蜂鳴測試、二極管測試、最大值/最小值、 相對值、測量值顯示保持、dBm、比較功能。
GWINSTEK GDM-8246萬用表雙顯示：同時測量并顯示交流電壓與頻率或交直流電壓與dBm或直流電壓與交流紋波，
可選擇手動或自動換檔
直流電壓基本精確度達 0.02%
高達100kHz交流測量
GWINSTEK GDM-8246萬用表20A 電流檔位提供高功率保險絲防護
開機自動還原先前設定
交流或交流加直流有效值測量
RS-232C接口
GWINSTEK GDM-8246萬用表選配: GPIB接口
GWINSTEK GDM-8246萬用表直流電壓
檔位 500mV, 5V, 50V, 500V, 100V 5 檔
準確度 +(0.02% 讀值 + 4位)
輸入阻抗 10MΩ
交流電壓有效值 (交流或交流加直流有效值)
檔位 500mV, 5V, 50V, 500V, 1000V 5 檔
準確度 500mV ~ 1000V 20Hz ~ 50Hz：+(1% 讀值 + 10 位)
50Hz ~ 2kHz：+(0.3% 讀值 + 30 位)
2kHz ~ 10kHz：+(0.4% 讀值 + 50 位)
500mV ~ 500V 10kHz ~ 20kHz：+(0.5% 讀值 + 50 位)
500mV ~ 50V 20kHz ~ 50kHz：+(2% 讀值 + 20 位)
50kHz ~ 100kHz：+(5% 讀值 + 50 位)
輸入阻抗 10MΩ
GWINSTEK GDM-8246萬用表直流電流
檔位 500μA, 5mA, 50mA, 500mA, 2A, 20A 6 檔
準確度 500μA ~ 500mA：+(0.05% 讀值 + 3 位)
2A ~ 20A：+(0.2% 讀值 + 5 位)
交流電流真有效值 (交流或交流加直流真有效值)
檔位 500μA, 5mA, 50mA, 500mA, 2A, 20A 6 檔
準確度 500μA~ 20A 6檔 20Hz ~ 45Hz：+(1% 讀值 + 15 位)
45Hz ~ 2kHz：+(0.5% 讀值 + 15 位)
500μA ~ 500mA 4檔 2kHz ~ 10kHz：+(1% 讀值 + 15 位)
10kHz ~ 20kHz：+(2% 讀值 + 15 位)
電阻
檔位 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 20MΩ 6 檔
準確度 500Ω檔：+(0.1% 讀值 + 4 位)
5kΩ~ 500kΩ：+(0.1% 讀值 + 2 位)
5MΩ檔：+(0.2% 讀值 + 2 位)
20MΩ 檔：+(0.3% 讀值 + 2 位)
二極管測試
GWINSTEK GDM-8246萬用表可測量二極管的正向導通電壓，最大正向電壓 1.5V，開路電壓 2.8V
電容
檔位 5nF, 50nF, 500nF, 5μF, 50μF 5 檔
準確度 +(2% 讀值 + 4 位)
頻率
靈敏度 mV 檔 ：10Hz ~ 50kHz：>120mV ； 50k ~ 150kHz >200mV
5V~50V 檔：10Hz ~ 200kHz >1.2V
500V 檔：20Hz ~ 1kHz >12V
短路蜂鳴測試
< 5Ω
NMRR
> 60dB
CMRR
> 90dB
操作模式
自動換檔 / 手動換檔
其他功能
最大值, 最小值, dBm, 相對值, 讀值鎖定, 比較, 呼叫值設定
顯示
雙顯示 0.4" 以及 0.5" 7段LED顯示器
使用電源
交流 100V/120V/220V/230V +10%, 50/60Hz
GWINSTEK GDM-8246萬用表尺寸&重量
251(寬) × 91(高) × 291(長) mm
約 1.86公斤
