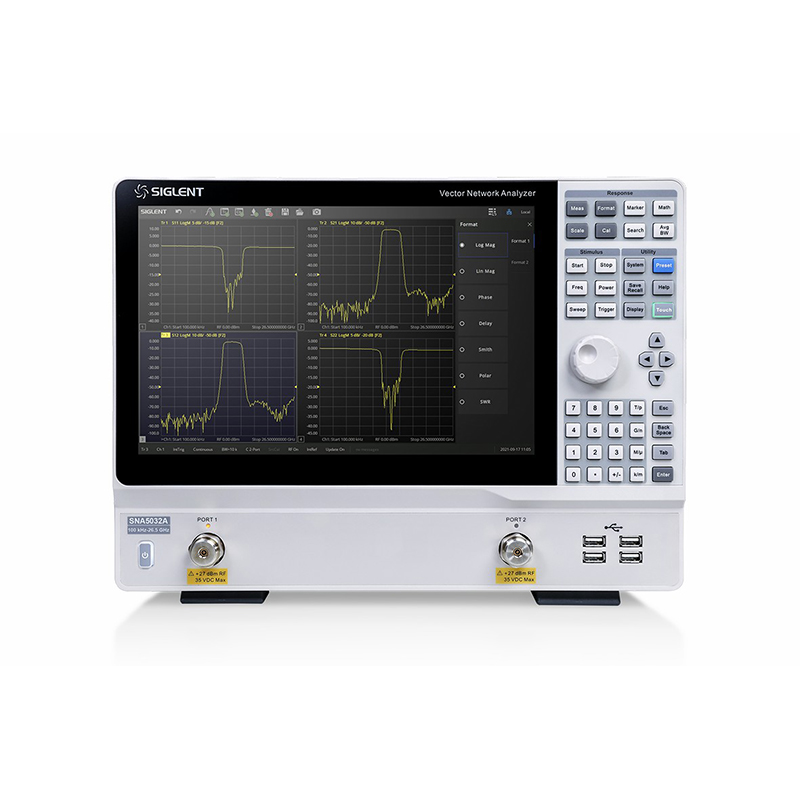

鼎陽SIGLENT SNA5022A 矢量網絡分析儀 100 kHz-13.5 GHz
名稱：網絡分析測試儀
品牌：鼎陽SIGLENT
型號： SNA5022A
簡介：低噪聲，高動態范圍系統動態范圍是VNA一個非常重要的指標，它是VNA源的最大輸出功率與測試端口本底噪聲的差值。SNA5022A 擁有最大125 dB的動態范圍，可適用于對動態范圍要求比較高的測試場景，比如同時測量濾波器的通帶和帶外抑制性能。...
申請服務
- 產品介紹
低噪聲，高動態范圍

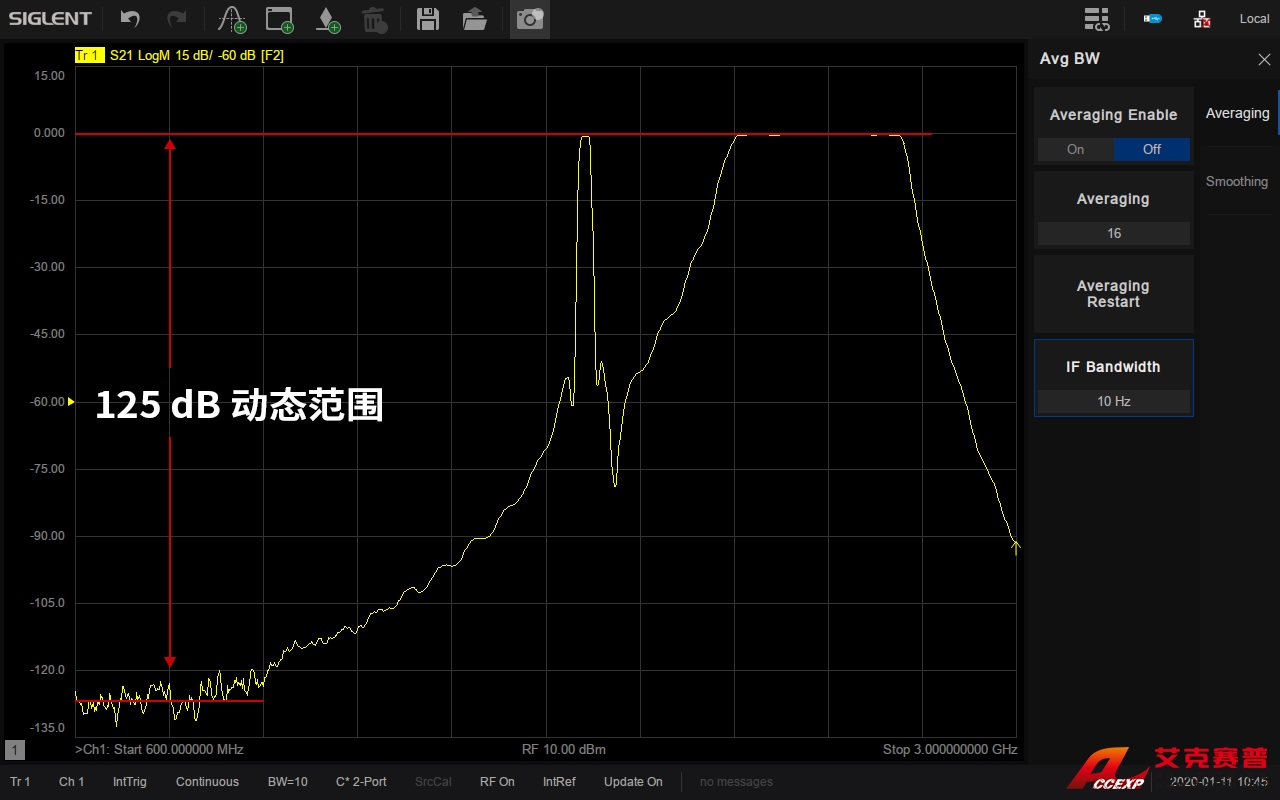

系統動態范圍是VNA一個非常重要的指標，它是VNA源的最大輸出功率與測試端口本底噪聲的差值。SNA5022A 擁有最大125 dB的動態范圍，可適用于對動態范圍要求比較高的測試場景，比如同時測量濾波器的通帶和帶外抑制性能。

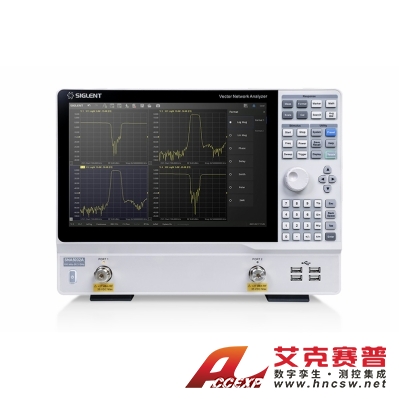

先進的外觀設計

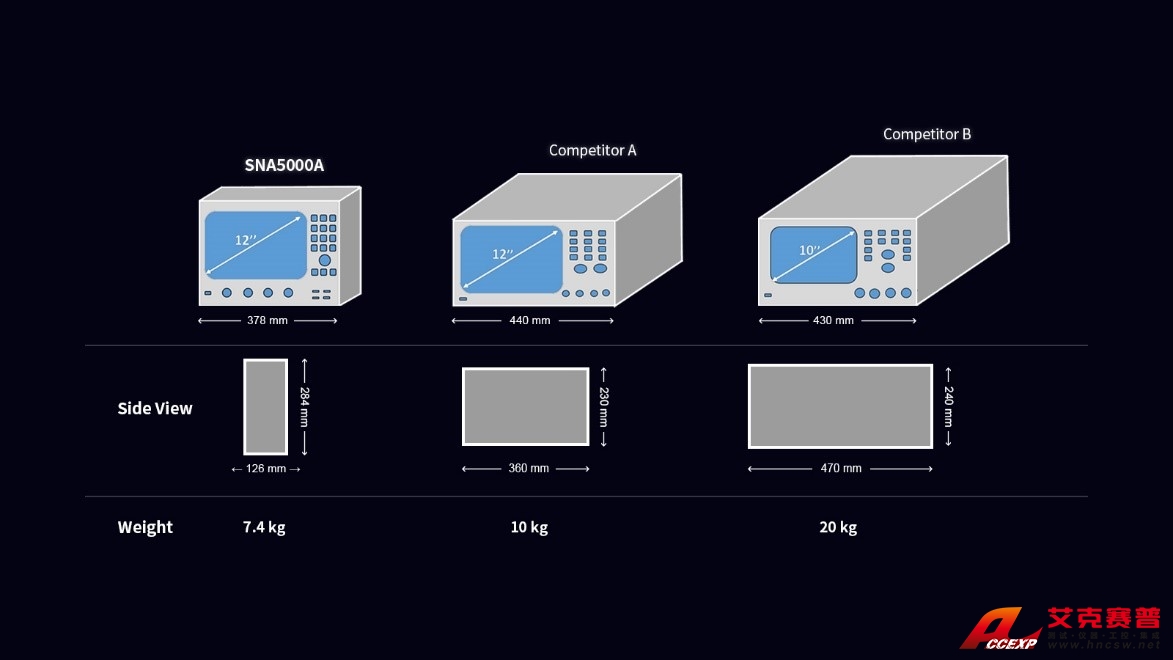

不管是在研發還是在現代化的生產線，區別于傳統笨重的矢量網絡分析儀，SNA5022A 超前的外觀設計都能為工程師或者產線節省大量的桌面空間。
多樣化的顯示

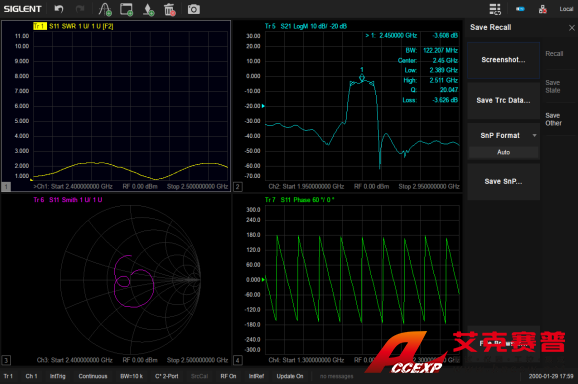

除開外觀設計，其先進的用戶界面，配合上12.1英寸超大觸摸屏與外接的鼠標和鍵盤，讓工程師能更快的添加或刪除窗口，通道和跡線。SNA5022A 支持在多個窗口下，添加多條跡線進行S參數測量。并且測量結果，可以多種數據格式顯示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被測物的傳輸系數，反射系數，駐波比，阻抗匹配，相位，延時等參數。

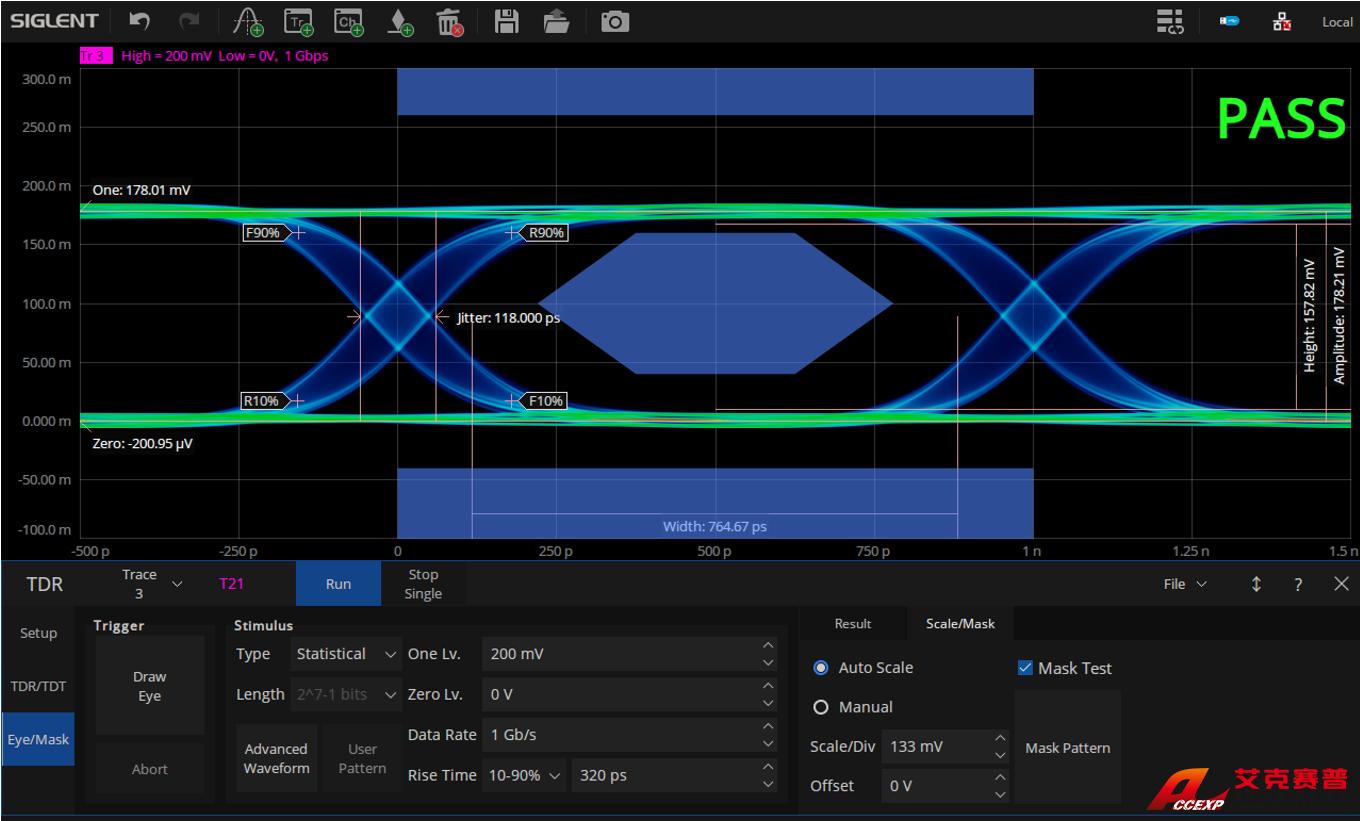

時域分析功能及眼圖功能
在微波射頻領域，如何有效消除有害的測試夾具效應是一大挑戰。比如在對SMD器件進行測試時需要特定的測試夾具實現測試儀器測試端與器件輸入端的轉接，導致測試結果中包含了測試夾具的特性。目前SNA5022A提供的去除測試夾具影響的方法主要有：端口延伸，端口匹配，端口阻抗轉換，去嵌入，適配器移除等。
另外，SNA5022A 還支持TDR時域反射計測量功能，可在時域對傳輸線的特征阻抗，時延等參數進行分析。
| 型號 | 輸出頻率范圍 | 端口數 | 頻率分辨率 | 幅度分辨率 | 中頻帶寬范圍 | 輸出功率設置范圍 | 動態范圍 |
| SNA5032A | 100 kHz-26.5 GHz | 2 | 1Hz | 0.05dB | 10 Hz~3 MHz | -55 dBm ~ +10 dBm | 135dB(Typ.) |
| SNA5022A | 100 kHz-13.5 GHz | 2 | 1Hz | 0.05dB | 10 Hz~3 MHz | -55 dBm ~ +10 dBm | 135dB(Typ.) |
