?鼎陽SIGLENT SNA5020 X-E 矢量網絡分析儀
名稱：網絡分析測試儀
品牌：?鼎陽SIGLENT
型號：SNA5020 X-E
簡介：鼎陽SIGLENT SNA5020 X-E 矢量網絡分析儀主要特性頻率范圍： 9 kHz- 26.5 GHz輸出功率設置范圍： -40 dBm ~ 10 dBm動態范圍： 125 dB (typ)支持 2端口 S參數測量、差分（平衡）測量、...
申請服務
- 產品介紹

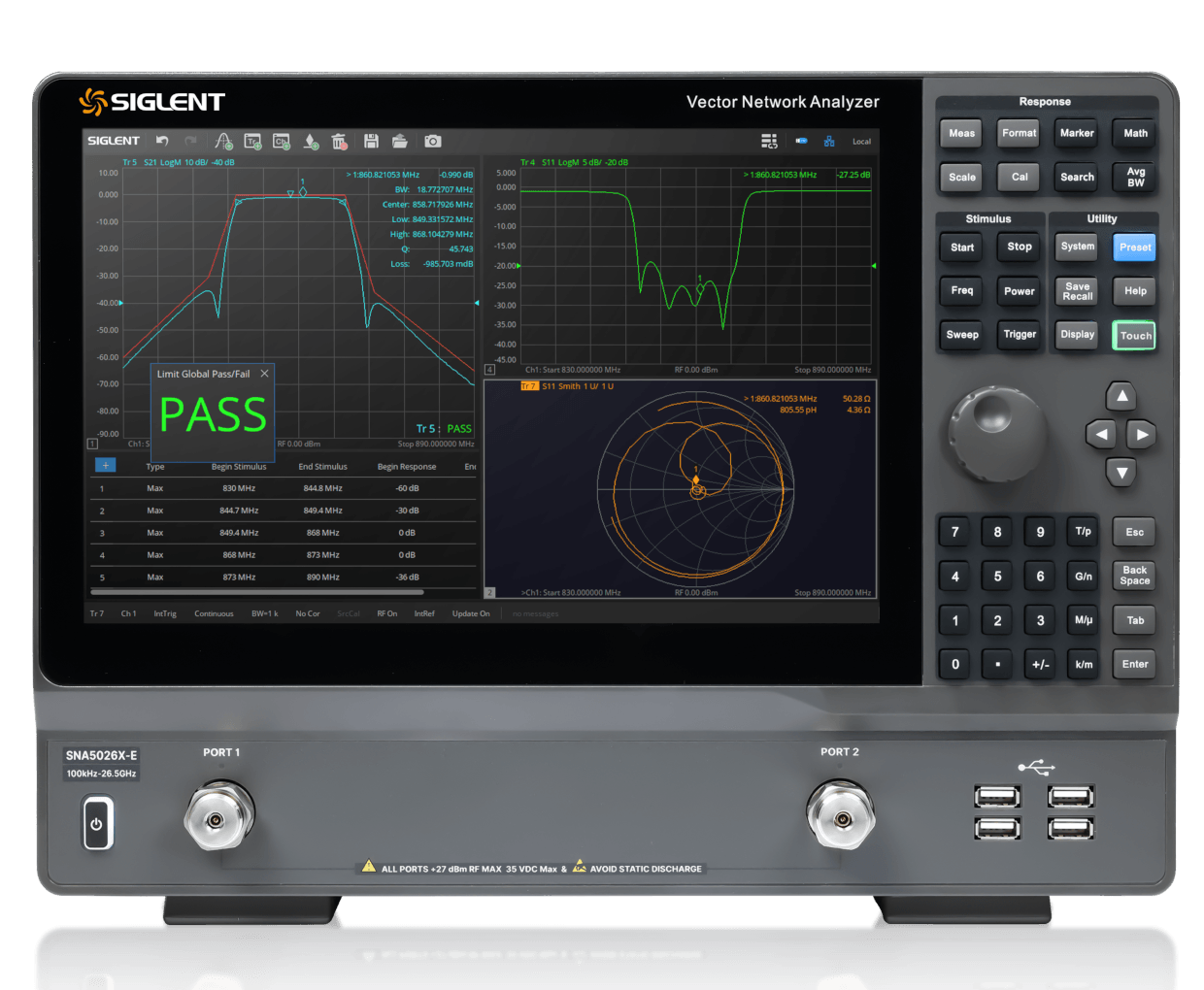

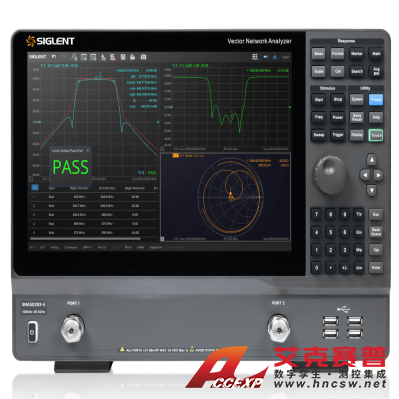

鼎陽SIGLENT SNA5020 X-E 矢量網絡分析儀
主要特性
頻率范圍： 9 kHz- 26.5 GHz
輸出功率設置范圍： -40 dBm ~ 10 dBm
動態范圍： 125 dB (typ)
支持 2端口 S參數測量、差分（平衡）測量、時域分析
支持端口阻抗轉換、端口擴展、夾具仿真和去嵌入功能
寬頻段高動態范圍，精準捕捉信號細節
SNA5020 X-E支持9 kHz~26.5 GHz連續頻率掃描，覆蓋從低頻校準到毫米波測試的全場景需求。其動態范圍可達125 dB（典型值），結合0.05 dB幅度分辨率與1 Hz頻率分辨率，能精準捕捉微弱信號，滿足高Q值濾波器等精密器件的嚴苛測試需求
多維度功能集成，應對多元行業挑戰
SNA5020 X-E矢量網絡分析儀通過集成多項實用功能，幫助用戶高效應對不同行業的測試挑戰
通過端口延伸、去嵌入功能 、阻抗轉換與匹配等多項功能系統性解決夾具誤差難題
具備時域分析功能（TDA），能對器件的時域特性進行分析，便于分析故障對器件特性的影響
智能化操作，讓效率與精度并存
SNA5020 X-E系列具備12.1英寸觸摸屏，支持多窗口顯示，工程師可同時觀察多個S參數，數據對比一目了然。同時，也支持包括群時延、史密斯圖等多種數據顯示格式，支持高頻測量與濾波器特性一鍵分析，快速獲取插入損耗、帶寬等關鍵指標，還支持公式輸入功能，讓每一次測試都更便捷
