JackRapid Punchdown Tool
名稱：網絡分析測試儀
品牌：
型號：
簡介：JackRapid Punchdown Tool獲得專利的插座端接工具使您能以 8 倍的速度來端接插座。 縮短安裝時間 易用把手，可以一次性地固定和剪斷所有線纜，能夠在每個插座上為您節省長達 1 分鐘的時間！ 高質量、一致性端接 不再有不良...
申請服務
- 產品介紹

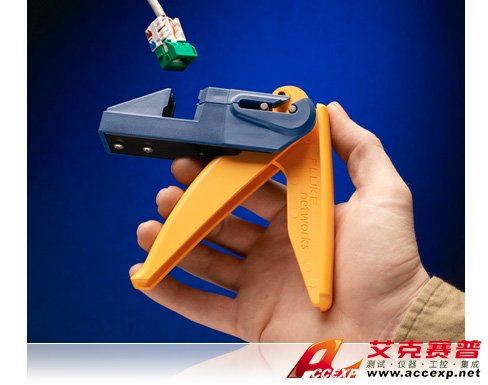

JackRapid™ Punchdown Tool獲得專利的插座端接工具使您能以 8 倍的速度來端接插座。
•縮短安裝時間 — 易用把手，可以一次性地固定和剪斷所有線纜，能夠在每個插座上為您節省長達 1 分鐘的時間！
•高質量、一致性端接 — 不再有不良連接和浪費掉的插座。
•通過人性化設計的把手設計實現簡便單手操作，從而降低手的疲勞度。
•獨特的設計可以輕松實現靠墻安裝。
•可替換的刀頭能夠配合多種插座類型使用。
JackRapid™ 是一款獲得專利的插座端接工具，只需壓下把手，即可立即固定和端接所有導線，因而節約了時間并提高了準確性。JackRapid 使您能以比傳統沖擊型工具快 8 倍的速度端接插座 － 具有無與倫比的精度。
這款獲得專利的插座端接工具可以同時固定和端接所有導線。內置刀片可以在導線就位于連接器后，切除多余的部分，消除了二次修剪的必要。
人性化設計的把手設計實現簡便的單手操作，從而降低手的疲勞度。借助 JackRapid，再也不會傷害您的手掌或穿透干墻。
| 型號/名稱 | 說明 |
| JR-PAN-2 | JACKRAPID 端接工具（用于 Panduit NK688M，NKP5E88M） |
| JR-ADC-2 | JR-ADC-2，JACKRAPID 端接工具（用于 ADC C6a CopperTen® UTP RJ45 插座和 C6 TrueNet® KM8 UTP RJ45） |
| JR-ORT-2 | JR-ORT-2，JACKRAPID 端接工具（用于 ORTRONICS TJ5E00、TJ600、TJ610） |
| JR-SYS-2 | JR-SYS-2，JACKRAPID 端接工具（用于 SYSTIMAX MGS400、MGS500、MFP420、MFP520） |
| JR-LEV-2 | JR-LEV-2，JACKRAPID 端接工具（用于 LEVITON 61110、5G110、6110G） |
| JR-SYS-UNI-1 | JR-SYS-UNI-1，JACKRAPID 端接工具（MPS100E、C5、M1BH 和 UNJ600/500/300） |
| JR-LEV-1 | JR-LEV-1，JACKRAPID 端接工具（用于 LEVITON 41106、41108、5G108） |
| 型號/名稱 | 說明 |
| JR-PAN-2-H | JACKRAPID 備用刀頭（用于 Panduit NK688M、NKP5E88M） |
| JR-ERGOHANDLE | JR-ERGOHANDLE，JACKRAPID 人性化設計的把手 |
| JR-ADC-2-H | JR-ADC-2-H，JACKRAPID 備用刀頭（用于 ADC C6a CopperTen® UTP RJ45 插座和 C6 TrueNet® KM8 UTP RJ45） |
| JR-ORT-2-H | JR-ORT-2-H，JACKRAPID 備用刀頭（用于 ORTRONICS TJ5E00、TJ600、TJ610） |
| JR-SYS-2-H | JR-SYS-2-H，JACKRAPID 備用刀頭（用于 SYSTIMAX MGS400、MGS500、MFP420、MFP520） |
| JR-LEV-2-H | JR-LEV-2-H，JACKRAPID 備用刀頭（用于 LEVITON 61110、5G110、6110G） |
| JR-SYS-UNI-1-H | JR-SYS-UNI-1-H，JACKRAPID 備用刀頭（MPS100E、C5、M1BH 和 UNJ600/500/300） |
| JR-LEV-1-H | JR-LEV-1-H，JACKRAPID 備用刀頭（用于 LEVITON 41106、41108、5G108） |
- 剝去線纜護套。
- 確定接線方案。穿入所有 4 個線對（8 根線纜）。
- 首先將插座插入 JackRapid 前部，并使 IDC 插槽朝向 JackRapid 的刀片。
- 確保插座完全地、牢固地插入插座固定器，并使 IDC 插槽朝向刀片。
- 將鎖定手柄完全拉動到位，切除多余的線纜部分，然后松開鎖定手柄。
- 線纜將會被固定并切除多余的部分，以實現牢靠的端接。
- 松開手柄，從 JackRapid 工具取出插座。目視檢查是否正常端接。
我們提供了各種 JackRapid 刀頭，專用于不同的插座類型 — 請查看下表，了解 JackRapid 是否支持您所使用的插座，如果不支持，請查找將來推出的新 JackRapid 型號！
說明 JackRapid 型號 JackRapid™ 端接工具
Leviton 插座
支持的插座型號：41106，41108 Cat3/5，5G108 Cat5eJR-LEV-1 JackRapid 刀頭
Leviton 插座
支持的插座型號： 41106，41108 Cat3/5，5G108 Cat5eJR-LEV-1-H JackRapid™ 端接工具
Leviton 插座
支持的插座型號：5G110 Cat 5e，61110 Cat 6JR-LEV-2 JackRapid 刀頭
Leviton 插座
支持的插座型號：5G110 Cat 5e，61110 Cat 6JR-LEV-2-H JackRapid™ 端接工具
SYSTIMAX 插座
支持的插座型號：M1BH Cat 3、C5 Cat 5、MPS100E Cat 5eJR-SYS-UNI-1 JackRapid 刀頭
SYSTIMAX 插座
支持的插座型號：M1BH Cat 3、C5 Cat 5、MPS100E Cat 5eJR-SYS-UNI-1-H JackRapid™ 端接工具
SYSTIMAX 插座
支持的插座型號：MGS400 Cat 6，MGS500 Cat 6JR-SYS-2 JackRapid 刀頭
SYSTIMAX 插座
支持的插座型號：MGS400 Cat 6，MGS500 Cat 6JR-SYS-2-H JackRapid™ 端接工具
Uniprise 插座
支持的插座型號： UNJ300 Cat 3，UNJ500 Cat 5e，UNJ600 Cat 6JR-SYS-UNI-1 JackRapid 刀頭
Uniprise 插座
支持的插座型號：UNJ300 Cat 3、UNJ500 Cat 5e、UNJ600 Cat 6JR-SYS-UNI-H JackRapid™ 端接工具
ORTRONICS 插座
支持的插座型號：TJ5E00、TJ600、TJ610JR-ORT-2 JackRapid 刀頭
ORTRONICS 插座
支持的插座型號：TJ5E00、TJ600、TJ610JR-ORT-2-H JackRapid™ 端接工具
ADC 插座
支持的插座型號：KM8，CopperTenJR-ADC-2 JackRapid 刀頭
ADC 插座
支持的插座型號：C6a CopperTen® UTP RJ45 插座和 C6 TrueNet® KM8 UTP RJ45JR-ADC-2-H JackRapid™ 端接工具
Panduit 插座
支持的插座型號：NK688M 和 NKP5E88MJR-PAN-2 JackRapid 刀頭
Panduit 插座
支持的插座型號：NK688M 和 NKP5E88MJR-PAN-2-H
