KIKUSUI PCR500M 小型交流電源
名稱：可編程電源
品牌：
型號：
簡介：小型交流電源PCR500M 系列是一款兼備滑動式變壓器和AVR（穩壓器）的簡易性、以及多功能型交流電源的方便性的小型交流電源。電源組件中采用了PWM變頻方式，從而實現了高水平、高效率（約70%）、以及超小型和輕量化。其具備測量、內存和保護功...
申請服務
- 產品介紹
小型交流電源PCR500M 系列是一款兼備滑動式變壓器和AVR（穩壓器）的簡易性、以及多功能型交流電源的方便性的小型交流電源。電源組件中采用了PWM變頻方式，從而實現了高水平、高效率（約70%）、以及超小型和輕量化。其具備測量、內存和保護功能，PCR500M設有各類通信接口，并能以交流電源兼容DC輸出。同時，若使用選購件中的摸擬接口板（EX04-PCR-M），PCR500M還可作為任意一種信號發生器的放大器使用。
PCR500M特點：
1.小型設計：214W×124H×350Dmm，不占有實驗設備的主體尺寸。攜帶方便的輕型質量，只有約6kg!（PCR500M）
2.備有豐富的輸出模式
3.可適用AC、DC、AC+DC這3種模式
4.可在頻率不超過500Hz（分辨率0.1Hz）的范圍內使用。
※若實際裝配選購件中的接口配電盤（IB21、US21、EX04- PCR-M），即可在遠程遙控時有效地應用AC+DC模式。
5.高品位的輸出波形
6.輸出電壓的可調范圍為1〜135V／2〜270V（2種范圍）。當最大電流為5A（135V范圍）／2.5A（270V范圍）時，可向電容器輸入型整流負載輸出達到額定最大電流3倍的峰值電流
7.內存功能：主機可設定3組電壓和頻率，并可調用。可在輸出中調用內存，實施電壓急劇波動或頻率急劇波動試驗。※2
※若裝配選購件中的接口配電盤（IB21、US21、EX04-PCR-M），則可將存儲器內存數量擴展到10組。并可利用遠程遙控設定和調用所擴展的內存地址（4〜10）。
8.各類測量功能 ：不僅可測量交流和直流的輸出電壓、電流、功率，還可測量視在功率、無功功率、功率因數、峰值系數、電流峰值保持。※3
※視在功率（VA）、無功功率（VAR）、功率因數（PF）、峰值系數（CF）、電流峰值保持等，均可利用通信接口來進行測量。
9.輸出ON相位的設定功能，可用于測試沖擊電流等。
10.各類通信接口：RS-232C標準裝備。選購件也適用GPIB、USB。
11.模擬接口：選用選購件中的模擬接口（EX04-PCR-M），即可利用外部模擬信號控制輸出。可利用輸入直流信號改變交流電壓值，或放大輸入波形。

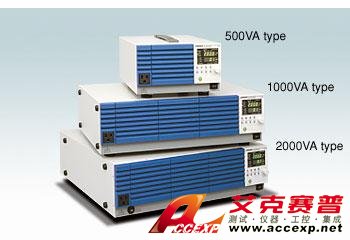

型號
規格
PCR500M
單相 500VA，AC1 〜 270V，40 〜 500Hz，DC+/-1.4 to +/-380V，PWM 類型
PCR1000M
單相 1000VA，AC1 〜 270V，40 〜 500Hz，DC+/-1.4 to +/-380V，PWM 類型
PCR2000M
單相 2000VA，AC1 〜 270V，40 〜 500Hz，DC+/-1.4 to +/-380V，PWM 類型
PCR500M選購件（關聯產品）：
1.IB21
[交流電源用選購件] PCR500M用GPIB接口板
2.US21
[交流電源用選購件] PCR500M用USB接口板
3.EX04-PCR-M
[交流電源用選購件] PCR500M用虛擬接口板
4.KRA3
[機柜適配器] 機柜適配器（英制尺寸）*對應機種：PWR，PAS，PMR，PMP，PAK-A，PMC，PMC-A，PCR500M，PLZ-4W，PLZ-3W/3WH，PIA4800
5.KRA150
[機柜適配器] 機柜適配器（米制尺寸）*對應機種：PWR，PAS，PMR，PMP，PAK-A，PMC，PMC-A，PCR500M，PLZ-4W，PLZ-3W/3WH，PIA4800
6.KRB3-TOS
[安全相關試驗設備用選購件] 支架（英制尺寸）用 TOS9200，TOS9201，TOS8870A，PAM（2kW type）， PCR1000M，PLZ-4W，PWR，PAT，PBZ
7.KRB150-TOS
[安全相關試驗設備用選購件] 支架（米制尺寸）用 TOS9200，TOS9201，TOS8870A，PAM（2kW type）， PCR1000M，PLZ-4W，PWR，PAT，PBZ
配件詳情請搜索本網站
說明書PCR_M_V2_E3.pdf
