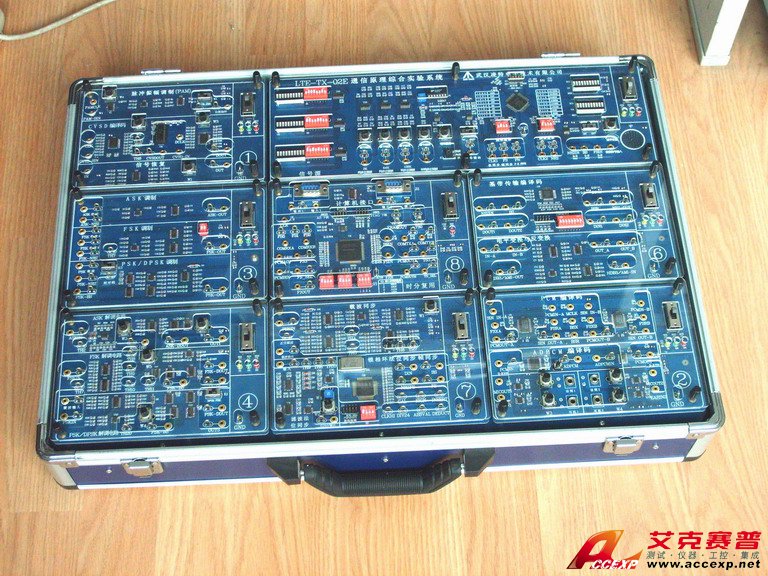

ACCEXP-LT-TX通信原理實驗箱
名稱：其他儀器與工具
品牌：
型號：
簡介：ACCEXP-LT-TX通信原理綜合實驗箱結合《通信原理課程》特點，并參考實際工程系統電路設計而成，可組成數字通信中的兩大基礎傳輸系統基帶傳輸系統和頻帶傳輸系統；模塊化的設計，可根據客戶需要定制模塊；同時FPGA開發平臺的引入，大大增加了系...
申請服務
- 產品介紹
ACCEXP-LT-TX通信原理綜合實驗箱結合《通信原理課程》特點，并參考實際工程系統電路設計而成，可組成數字通信中的兩大基礎傳輸系統——基帶傳輸系統和頻帶傳輸系統；模塊化的設計，可根據客戶需要定制模塊；同時FPGA開發平臺的引入，大大增加了系統的可開發性。
ACCEXP-LT-TX產品特點
★ 模塊化設計，各模塊采用獨立電源開關，可根據需要自行配置
★ 涵蓋了通信系統中的信源編碼技術，基帶傳輸技術，頻帶傳輸技術，數字調制解調技術，鎖相技術，糾錯檢錯技術，復用技術，同步技術以及接口技術等
★ 可組成時分復用基帶、頻帶傳輸系統
★ 可模擬真實信道的信號處理過程
★ 真實的眼圖觀測，可觀測在不同信道條件下眼圖的開合及偏移狀態
★ 采用變速率時分復用方式，信號復用成為標準的E1幀，且信號時隙手動可調
★ 具備標準計算機串口，可進行計算機與實驗箱之間的數據通信
★ 兩臺實驗箱之間可進行4路語音+4路計算機數據（不同速率）全雙工復用傳輸
★ 采用主流FPGA芯片，二次開發支持良好
★ 模塊采用標準結構設計，方便升級和擴展
★ 完備的實驗指導教材及多媒體課件，教學便利系統構成信號源
★ 數字信號源產生時鐘信號，NRZ信號，偽隨機信號。源碼型及碼速率均可手動調整，最高速率可達32M
★ 模擬信號源基波：產生正弦波，方波，三角波，頻率0～16K可調載波：64K、128K正弦載波
ACCEXP-LT-TX標配模塊
★ 信源編碼模塊一包括抽樣定理驗證電路；增量調制與解調電路；
★ 信源編碼模塊二包括兩路脈沖編碼調制與解調電路；一路ADPCM調制與解調電路。
★ 數字調制模塊包括ASK、FSK、PSK/DPSK調制電路
★ 數字解調模塊包括ASK、FSK、PSK/DPSK解調電路
★ 基帶傳輸編譯碼模塊包括RZ碼、AMI碼、HDB3碼、曼徹斯特碼和CMI碼的編譯碼電路
★ 同步信號提取模塊包括位同步信號提取電路（濾波法和數字鎖相法）；幀同步信號提取電路和同步正交載波提取電路
★ 時分復用模塊包括計算機串口及接口電路；復接器電路；分接器電路；
ACCEXP-LT-TX選配模塊
★ 鎖相環模塊包括基本鎖相環和頻率合成電路；
★ 漢明碼編譯碼模塊包括漢明碼編碼電路和譯碼電路
★ QPSK調制與解調模塊包括相位選擇法QPSK調制電路和QPSK解調電路
★ 信道模擬、眼圖及最佳抽樣模塊包括FPGA實現的奈奎斯特濾波功能，及DA轉換電路
實驗平臺間數據＋語音復用傳輸實驗項目
信號源實驗l
CPLD可編程數字信號發生器實驗l
模擬信號源實驗語音編碼技術l
抽樣定理和PAM調制解調實驗l
脈沖編碼調制解調實驗l
增量調制編譯碼系統實驗l
ADPCM編譯碼實驗鎖相環實驗l
模擬鎖相環實驗l
數字頻率合成實驗數字調制與差錯控制技術l
振幅鍵控(ASK)調制與解調實驗l
移頻鍵控(FSK)調制與解調實驗l
移相鍵控(PSK/DPSK)調制與解調l
QPSK/OQPSK調制與解調實驗l
矢量調制星座圖實驗l
漢明碼編譯碼實驗數字基帶傳輸技術l
碼型變換實驗l
眼圖實驗同步技術l
幀同步提取實驗l
位同步信號提取實驗l
同步載波提取實驗時分復用技術l
兩路PCM時分復用實驗l
兩路PCM解復用實驗l
計算機數據通信實驗信道模擬l
數字信號的最佳接收實驗l
信道模擬實驗系統實驗l
載波傳輸系統實驗l
數字基帶傳輸系統實驗l
兩路話音+兩路計算機數據綜合傳輸系統實驗二次開發實驗l
分頻器實驗l
PN序列產生實驗l
AMI編碼實驗l
AMI譯碼實驗l
HDB3編碼實驗l
HDB3譯碼實驗l
CMI編碼實驗l
CMI譯碼實驗
ACCEXP-LT-TX儀器配置
★ 100M 數字示波器（選配）
★ 數字萬用表（選配）
★ PC機（選配）
