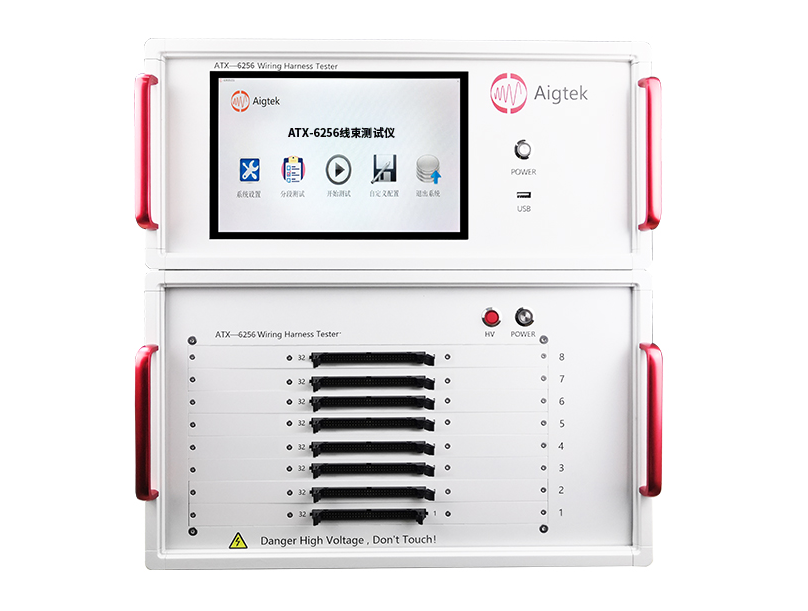

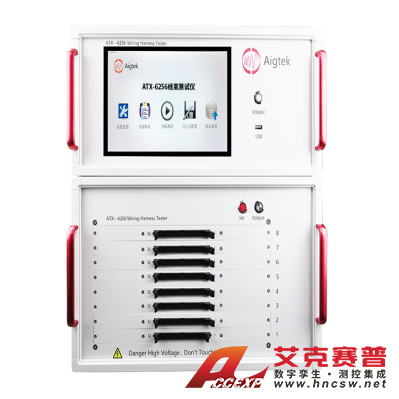

安泰 ATX-6000系列高壓線束測試儀
名稱：其他儀器與工具
品牌：
型號：
簡介：ATX-6000系列是高壓線束測試儀，主要是面向新能源汽車高壓線束的測試設備，高壓線纜用于連接高電壓電池、逆變器、空調壓縮機、發電機和電動機，從而實現動力電能的傳輸。高壓線束測試儀電壓高達AC750V，可以自動完成高壓電纜的導通、絕緣、耐壓...
申請服務
- 產品介紹
ATX-6000系列是高壓線束測試儀，主要是面向新能源汽車高壓線束的測試設備，高壓線纜用于連接高電壓電池、逆變器、空調壓縮機、發電機和電動機，從而實現動力電能的傳輸。高壓線束測試儀電壓高達AC750V，可以自動完成高壓電纜的導通、絕緣、耐壓測試。高壓脈沖檢測技術，可以在短時間內快速切斷放電現象，保證測試對象和人員的安全。
主要特點應用領域
?設備可單機操作，亦可連接至電腦操作
?自學習功能，快速檢測未知線束的通路、短路、斷路等連接關系
?直流高壓檢測電壓DC50V~1000V
?交流高壓檢測電壓AC50V~750V
?采用卡板式結構，可根據客戶需求靈活快速擴展
?高壓放電檢測功能，提高檢測安全性
?查線號測試功能，可迅速查找節點準確線序線號
?測試報告自動記錄功能
?用于汽車高壓線束測試
?高壓連接器測試
?高壓電池、逆變器測試
?空調壓縮機、發電機、電動機測試
?汽車主線板測試（新能源汽車軟板）
?交直流充電槍測試
?交直流充電座測試
更多型號
?ATX-6064：64點高壓線束測試儀
?ATX-6128：128點高壓線束測試儀
?ATX-6256：256點高壓線束測試儀
?ATX-6512：512點高壓線束測試儀
選配附件
?RS232、USB等接口及程控軟件
?轉接箱、轉接板
?高壓測試線
|
產品規格（ATX-6000） |
|||||||||
|
產品型號 |
ATX-6064 |
ATX-6128 |
ATX-6256 |
ATX-6512 |
|||||
|
最大檢測點數 |
64 |
128 |
256 |
512 |
|||||
|
最大檢測回路數 |
32 |
64 |
128 |
256 |
|||||
|
測試端口數量（個） |
2 |
4 |
8 |
16 |
|||||
|
檢測端口類型 |
歐姆龍64PIN卡扣式牛角插座（XG4A-6434） |
||||||||
|
測試內容 |
通斷測試 |
√ |
|||||||
|
自學習測試 |
√ |
||||||||
|
電阻測試 |
√ |
||||||||
|
耐壓測試 |
√ |
||||||||
|
絕緣電阻測試 |
√ |
||||||||
|
瞬斷測試 |
√ |
||||||||
|
PinSearch |
√ |
||||||||
|
用戶界面 |
表示方式 |
10寸多點式電容觸摸屏（分辨率1280*800） |
|||||||
|
操作方法 |
觸摸屏操作（可外接鼠標、鍵盤） |
||||||||
|
操作系統 |
Windows10 |
||||||||
|
語言 |
簡體中文 |
||||||||
|
存儲端口 |
USB |
||||||||
|
無線通信端口 |
WIFI |
||||||||
|
控制端口 |
RS232/USB |
||||||||
|
RTC實時時鐘 |
支持 |
||||||||
|
RTC電池 |
使用壽命3年 |
||||||||
|
打印機端口 |
USB接口通用打印機/無線連接打印機，例如：hp427fdw、hpM126nw等 |
||||||||
|
輸出信號 |
PASS |
觸點容量：5 A 250 V AC, 5
A 30 V DC |
|||||||
|
FAIL |
觸點容量：5 A 250 V AC, 5
A 30 V DC |
||||||||
|
輸出信號周期 |
200ms±4ms |
||||||||
|
輸入信號 |
外部觸發 |
觸發點輸入50ms以上的所需狀態 |
|||||||
|
數據保存時間 |
5年以上，溫度：-20℃~50℃ ，濕度：40% |
||||||||
|
供電電壓 |
AC100V-240V/50~60Hz |
||||||||
|
主機外形尺寸（寬*高*深） |
445*200*445mm |
||||||||
|
主機重量 |
約28Kg |
||||||||
|
環境條件 |
工作溫度：0~45℃；存儲溫度：-20℃~50℃; 工作濕度：5%～70%RH，無冷凝 |
||||||||
|
檢測規格/參數 |
|||||||||
|
導通測試 |
檢測電壓 |
DC5Vmax，±5% |
|||||||
|
檢測電流 |
1mAmax，±1% |
||||||||
|
電阻量程 |
1Ω~10kΩ（默認500Ω），±10% |
||||||||
|
電阻測試 |
檢測電壓 |
DC10Vmax(1uA,10uA,100uA,1mA) DC5Vmax(10mA,100mA,1A) |
|||||||
|
檢測電流 |
1uA，10 uA，100
uA，1mA，10 mA，100mA，1A |
||||||||
|
電阻量程 |
1Ω~1MΩ |
||||||||
|
檢測精度 |
檔位 |
滿量程刻度 |
分辨率 |
精度 |
激勵電流 |
||||
|
1Ω |
1.1000Ω |
0.0001Ω |
±(2%+5Ω) |
1A±20mA |
|||||
|
10Ω |
11.000Ω |
0.001Ω |
±(2%+5Ω) |
100mA±2mA |
|||||
|
100Ω |
110.00Ω |
0.01Ω |
±(2%+5Ω) |
10mA±0.2mA |
|||||
|
1kΩ |
1.1000kΩ |
0.0001kΩ |
±(2%+0.005 kΩ) |
1mA±0.02mA |
|||||
|
10kΩ |
11.000kΩ |
0.001kΩ |
±(2%+0.02 kΩ) |
100uA±2uA |
|||||
|
100kΩ |
110.00kΩ |
0.01kΩ |
±(2%+0.2kΩ) |
10uA±0.2uA |
|||||
|
1MΩ |
1.1MΩ |
0.1kΩ |
±(2%+2kΩ) |
1uA±0.2uA |
|||||
|
耐壓測試 |
檢測電壓 |
AC50V~750V，±(0.5%+3V) |
|||||||
|
漏電流量程 |
0.5mA~5mA，±0.2mA |
||||||||
|
加壓方式 |
AVM加壓 |
||||||||
|
檢測時間 |
2s~999s（手動可設置） |
||||||||
|
絕緣電阻 測試 |
檢測電壓 |
DC 50V~1000V，±(0.5%+1V) |
|||||||
|
檢測電流 |
≥5uA |
||||||||
|
絕緣電阻量程 |
10MΩ~1000MΩ，±(10%+1M) 10KΩ~10MΩ，±(5%+2KΩ) |
||||||||
|
加壓方式 |
AVM加壓 |
||||||||
|
檢測時間 |
2s~999s |
||||||||
|
瞬斷測試 |
檢測方式 |
單通道 |
|||||||
|
瞬斷檢測寬度 |
200ms |
||||||||
|
檢測時間 |
2s~999s（或到停止測試按鈕按下為止） |
||||||||
