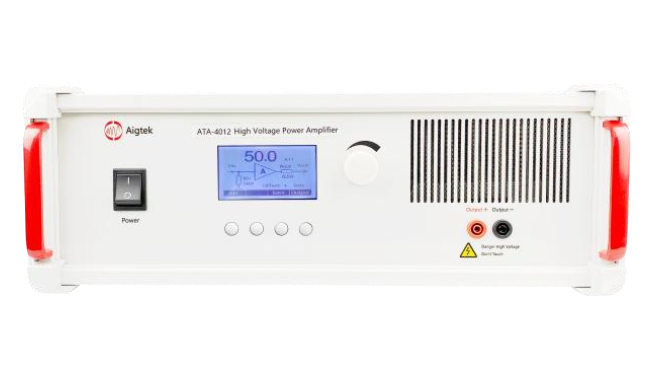

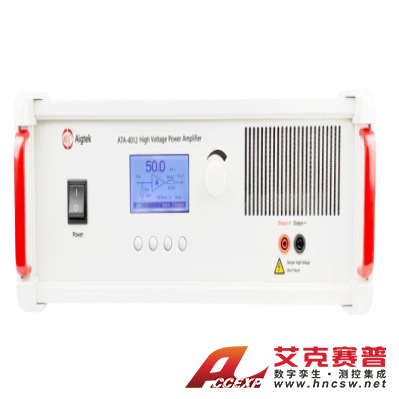

安泰 ATA-4000系列高壓功率放大器
名稱：其他儀器與工具
品牌：
型號：
簡介：ATA-4000系列是一款理想的可放大交、直流信號的高壓功率放大器。最大輸出310Vp-p (±155Vp)電壓，452Wp功率，可以驅動高壓功率型負載。電壓增益，直流偏置數控精細可調，為客戶提供了豐富的測試選擇。技術參數最大帶寬（-3dB...
申請服務
- 產品介紹
ATA-4000系列是一款理想的可放大交、直流信號的高壓功率放大器。最大輸出310Vp-p (±155Vp)電壓，452Wp功率，可以驅動高壓功率型負載。電壓增益，直流偏置數控精細可調，為客戶提供了豐富的測試選擇。
技術參數
最大帶寬（-3dB）DC~3MHz
輸出電壓高達310Vp-p (±155Vp)
最大輸出電流4Arms
|
ATA-4011 |
ATA-4012 |
ATA-4014 |
|
|
輸出形式 |
單端輸出 |
單端輸出 |
單端輸出 |
|
帶寬（-3dB） |
DC~1MHz |
DC~1MHz |
DC~1MHz |
|
最大輸出電壓 |
160Vp-p（±80Vp） |
160Vp-p（±80Vp） |
160Vp-p（±80Vp） |
|
最大輸出電流 |
0.5Ap（DC~50Hz） |
1Ap（DC~50Hz） |
2Ap（DC~50Hz） |
|
1.41Ap，1Arms（>50Hz） |
2.82Ap，2Arms（>50Hz） |
5.65Ap，4Arms（>50Hz） |
|
|
最大輸出功率 |
112.8Wp |
225.6Wp |
452Wp |
|
保險絲 |
5A/250V |
8A/250V |
8A/250V |
|
電壓增益 |
x0~50（0.1 step/1 step） |
x0~50（0.1 step/1 step） |
x0~50（0.1 step/1 step） |
|
負載RL上限 |
≥159Ω（DC~50Hz） |
≥79.5Ω（DC~50Hz） |
≥39.75Ω（DC~50Hz） |
|
≥55.7Ω（>50Hz） |
≥27.9Ω（>50Hz） |
≥13.91Ω（>50Hz） |
|
|
輸出阻抗 |
1Ω+2μH |
0.5Ω+1.2μH |
0.25Ω+0.6μH |
|
壓擺率 |
≥356V/μs |
≥356V/μs |
≥356V/μs |
|
直流偏置 |
±75V(0.1V step) |
±75V(0.1V step) |
±75V(0.1V step) |
|
輸入電阻 |
50Ω / 5kΩ |
||
|
輸入幅度 |
0~10Vp-pMAX |
||
|
輸出電壓誤差 |
≤±3%FS@1kHz |
||
|
電壓監測 |
100:1（±5%） |
||
|
諧波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||
|
輸出電壓零點漂移 |
≤±0.1V |
||
|
信噪比 |
≥80dB |
||
|
輸出接口 |
4mm香蕉插座 |
||
|
保護 |
過流保護 |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
AC220V±10%，50Hz |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
尺寸（寬*高*深） |
440*163*470mm |
440*163*470mm |
440*163*470mm |
