長沙艾克賽普儀器設備有限公司是美國NI官方合作伙伴，如果您有半導體測試需求，歡迎致電長沙艾克賽普儀器設備有限公司：0731-84284278，我們的工程師將為你提供最佳的半導體測試方案。
半導體量產測試利器—— NI 半導體測試系統

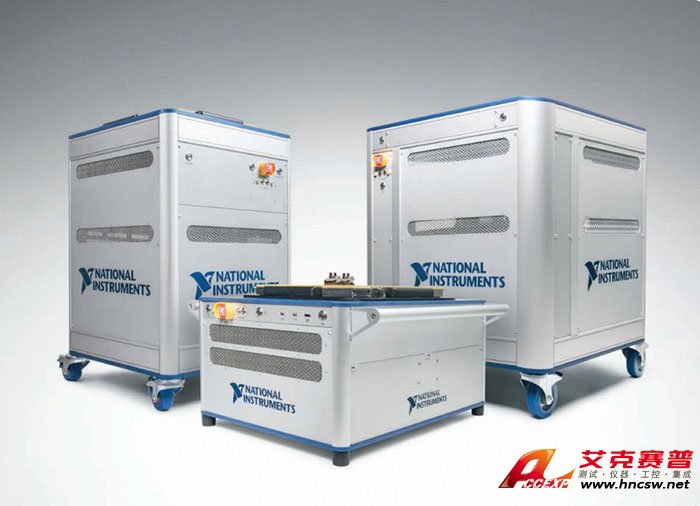

- STS是一系列基于NI技術且適用于量產環境的半導體測試系統。STS在完全封閉的測試頭(test head)里面集成了NI PXI平臺、TestStand測試管理軟件以及LabVIEW圖形化編程工具；
- 這些系統采用“集成到測試頭”(tester in a head)的設計，將量產測試系統的主要組件全部集成在測試頭中，包括系統控制器、直流、交流和射頻儀器；
- 待測設備連接以及 handler/prober docking機制。如此緊湊的設計大幅減小了占地空間，降低了功耗，減輕了傳統ATE測試系統的維護負擔，從而節約了測試成本。此外，STS采用開放的模塊化設計，使您可以利用最新的工業標準PXI模塊，連接更多的儀器，獲取更強大的計算能力。
現成即用的交互式軟件

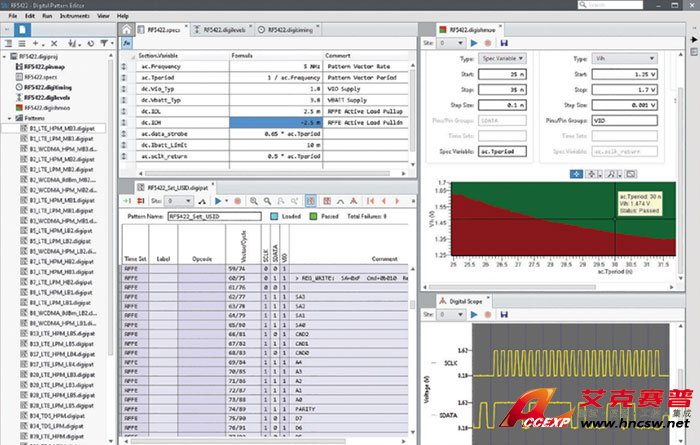

數字pattern編輯器是一款用于導入、編輯、調試和載入測試pattern的交互式工具。編輯器包含Shmoo繪圖等工具，可幫助您更深入地了解不同條件下的DUT性能。您還可以使用豐富的調試功能，覆蓋pattern的故障，或使用數字示波器工具查看pin數據。該軟件還集成了芯片pin圖、規格參數和pattern的編輯表，可讓您開發、編輯或導入數字測試向量和pattern。
設備規范
所有設備都擁有或需要一個規范來規定它們的使用方式。測試工程師可以定義這些規范，并在數字 Pattern編輯器中將規范的參數用作 為公式中的變量。
數字示波器工具
該工具使用pattern、時序集(timing set)和電平，逐步更新數字波形實際模擬電平的二維圖。
Shmoo工具
Shmoo工具可提供動態更新的合格/失敗值強度圖，而且可一次性 掃描兩個變量，包括電平、電壓、 電流、邊沿或規格。
從實驗室到量產測試，為何只需一個平臺
過去IC較為簡單且集成度較低，傳統功能固定的臺式儀器就足以滿足實驗室的需求。但隨著集成度不斷提高，測試要求也隨之增加，所需的儀器也越來越多。我們看到的驗證測試臺通常包含了眾多儀器，這種測試臺大大受限于可用的占地面積和機架空間。而且空間并非唯一的問題。臺式儀器通常設計為獨立工作而非協同運行；即使通過 GPIB 或以太網進行集成 ，也無法實現所需的高數據吞吐量、低延遲通信和緊密同步。
另一方面，量產ATE主要是用于滿足對高度集成的微處理器、存儲器和復雜SOC的需求。但是對于RF和混合信號IC，量產ATE很難進行擴展，而且通常無法提供所需的功能。總體而言，實驗室的臺式儀器和量產ATE等傳統方法正在給芯片供應商帶來業務風險。此外，代碼模塊無法復用或難以充分利用、培訓“學用脫節”等都會導致效率低下，從而影響總測試成 本和產品上市時間。鑒于上述種種情況，是時候考慮基于PXI和NI軟件平臺的整體測試方法了。
