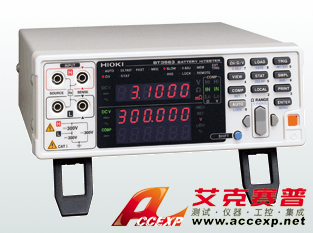

日置BT3562電池測試儀
名稱：電池測試儀
品牌：
型號：
簡介：HIOKI這次發售了電池測試儀BT3562和BT3563。兩款產品在需求量不斷增大的電動汽車、助動車、電動車的電池等研究開發以及出貨檢查中，將發揮作用。
申請服務
- 產品介紹
日置BT3562電池測試儀產品詳細說明：
HIOKI-BT3562這次發售了電池測試儀BT3562和BT3563。兩款產品在需求量不斷增大的電動汽車、助動車、電動車的電池等研究開發以及出貨檢查中，將發揮作用。
■ 電池測試儀BT3562、BT3563？
1.也可測量高電壓的電池組（僅BT3563）
現在，在電動汽車等中越來越多的使用高電壓電池。以前日置3560最高僅能測量50V的電壓，而現在BT3563最高可測到300V的電壓，因此可用于高電壓的電池。
2.可用于低阻抗值的測量和高精度的電壓測量
電動汽車的電池越來越趨于低阻抗。BT3562、BT3563中新采用了以前日置（3560）的1/10的3mΩ，因此可以測量最小分辨率為0.1μΩ 的低阻抗。另外，在進行提高電池可靠性的精密電壓測量中，可達到0.01%精度和10μV最小分辨率。
3.通過測量的高速化，提高量程檢查的生產能力
追求測量的高速化，測量時間僅18ms，大大縮短了量產檢查時間。
4.3mΩ～3000Ω的寬量程
兩款產品都可用于寬廣的測量范圍，因此也可用于檢查電子設備中備用的扣式電池的檢查中。
5.可穩定測量阻抗
由于增大了測試電流，因此減小了來自外部干擾的影響。
6.通過監測探頭接觸情況，提高測量的可靠性
因為使用時檢測探頭的斷線和接觸不良的情況，所以可防止忽略由于探頭原因造成被測物測量異常的情況，從而提高測量的可靠性。
■ 測量用途（例）
·高電壓電池檢查
·電池模塊檢查
·大型（低阻抗）單體電池檢查
·扣式電池的高速量產檢查
■ 主要參數
測量項目
阻抗/電壓
測量方式
交流4端子法（1kHz）
功能
ΩV/Ω/V
額定
BT3563
額定輸入電壓：DC ±300V，對地間最大額定電壓：DC ±300V
BT3562
額定輸入電壓：DC±60V，對地間最大額定電壓：DC ±70V
輸入阻抗
3mΩ/30mΩ/300mΩ量程：約90kΩ3Ω/30Ω/300Ω/3000Ω量程：約1MΩ
采樣速度
EX.FAST/FAST/MEDIUM/SLOW 4階段
響應時間
測量響應時間：約10ms ※響應時間根據參考值和被測物的不同而不同
整體測量時間
響應時間+采樣時間
使用溫濕度范圍
0℃～40℃，80%rh以下（不凝結）
保存溫濕度范圍
-10℃～50℃，80%rh以下（不凝結）
精度保證溫濕度范圍
23℃±5℃，80%rh以下（不凝結）
額定電源電壓
AC100V～240V（自動切換）
體積
約215W×80H×295Dmm（不含突出物）
重量
約2.4kg
