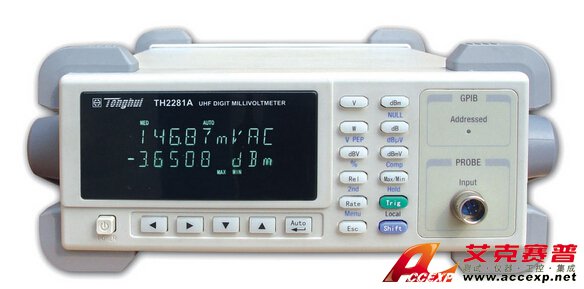

同惠 TH2281A 交流毫伏表
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2281A 交流毫伏表測試頻率范圍覆蓋了9kHz~3GHz，從而填補了電壓測量中低頻段至微波段測量全范圍覆蓋的空白。同惠 TH2281A 交流毫伏表裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門不可缺少的工具，因而...
申請服務
- 產品介紹
同惠 TH2281A 交流毫伏表測試頻率范圍覆蓋了9kHz~3GHz，從而填補了電壓測量中低頻段至微波段測量全范圍覆蓋的空白。同惠 TH2281A 交流毫伏表裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門不可缺少的工具，因而在工廠、研究部門、部隊和學校都有廣泛的應用。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2281A 交流毫伏表的技術參數，如有疑問，請聯系長沙艾克塞普儀器儀表公司m.for815.cn，聯系電話：0731-84284278 84284378。
同惠 TH2281A 交流毫伏表的性能特點：
■ 測量頻率范圍：9kHz-3000MHz(同軸檢波器) 9kHz-1200MHz（探頭）
■ 測量電壓范圍：1mV-10V
■ 測量功率范圍：-47dBm-33dBm、20nW-2W(50Ω負載)
■ 優良的頻率響應和電壓駐波系數（VSWR）
■ 測量顯示功能：4½位雙讀數的清晰VFD顯示。主顯示一種讀數，副顯示可滾動調出其他讀數。 絕對值：mV、V、W、dB、dBV、dBmV、dBμV、Vp-p 相對值：dB、%、Max/Min、Comp
■ 自動量程和手動量程轉換功能
■ 具有自動調零功能
■ 標配USB_DEV接口，選配GPIB與RS232C接口，SCPI命令編程支持
■ 軟件菜單設置：測量dB、%、Max/Min、Comp參考值設置。 接口功能設置：GPIB、RS232C 接口波特率設置，結束符設置，GPIB地址設置
同惠 TH2281A 交流毫伏表的技術參數：
| 型號 | TH2281A | |
| 輸入配置 | 50Ω同軸檢波器，NJ型50Ω標準負載（一個） | |
| 接口 | 標配USB_DEV接口，選配GPIB與RS232C接口 | |
| 基本準確度 | 讀數值的±2% | |
| 輸入阻抗 | 低頻時同軸檢波器開路阻抗≥100kΩ,可插入50Ω同軸傳輸線和接50Ω終端負載測量電壓和功率。 | |
| 測量電壓和功率量程 | 4mV、 40mV、 400mV、4V、10V | |
| -35dBm、 -15dBm、 5dBm、 25dBm、33dBm | ||
| 過載電壓 | AC≤15Vrms DC≤50V | |
| 頻率響應誤差 | 9kHz-200MHz ±( 讀數值的4%+滿量程的0.5%)200MHz-1GHz ±( 讀數值的6%+滿量程的0.5%)1GHz-1.6GHz ±( 讀數值的8%+滿量程的0.5%) 1.6GHz-2GHz ±( 讀數值的10%+滿量程的0.5%)2GHz-2.5GHz ±( 讀數值的12%+滿量程的0.5%)2.5GHz-3GHz ±( 讀數值的14%+滿量程的0.5%) | |
| 駐波系數（VSWR） | 9kHz-200MHz 1.04 200MHz-1GHz 1.06 1GHz-1.6GHz 1.14 1.6GHz-2GHz 1.26 2GHz-2.5GHz 1.35 2.5GHz-3GHz 1.40 | |
