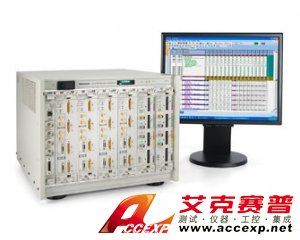

Tektronix TLA7012邏輯分析儀
名稱：邏輯分析儀
品牌：
型號：
簡介：Tektronix TLA7012邏輯分析儀模塊化主機，提供了靈活性和擴展能力 Tektronix TLA7012邏輯分析儀可以使用TLA邏輯分析儀或碼型發生器模塊 Tektronix TLA7012邏輯分析儀支持最多6,528條邏輯分析儀...
申請服務
- 產品介紹
Tektronix TLA7012邏輯分析儀模塊化主機，提供了靈活性和擴展能力
Tektronix TLA7012邏輯分析儀可以使用TLA邏輯分析儀或碼型發生器模塊
Tektronix TLA7012邏輯分析儀支持最多6,528條邏輯分析儀通道、48條獨立總線
所有測量模塊在便攜式主機和臺式主機之間可以全面互換
綜合視圖(iView™)功能，支持模擬和邏輯同時觀測，通過一臺獨立式泰克TDS數字存儲示波器提供了高達15 GHz的帶寬、40 GS/s的取樣速率和64 Mb的模塊采集能力
Microsoft Windows XP Professional PC平臺，提供了熟悉的用戶界面及聯網能力
Tektronix TLA7012邏輯分析儀在波形、列表、源碼、直方圖(性能分析)窗口中查看數據，執行跨域分析
Tektronix TLA7012邏輯分析儀使用主機模式或使用內置Windows XP Remote Desktop，通過網絡遠程控制和監測TLA
使用Microsoft .NET和COM/DCOM技術進行遠程控制，支持高級數據分析
支持廣泛的處理器和總線
|
功能
|
TLA7012邏輯分析儀優點
|
|
MagniVu™采集
|
借助于所有通道上的較高采樣分辨率（最高20 ps）完全避免定時或狀態采集模式下的事件遺漏。
|
|
iCapture™ 多路復用
|
通過一個邏輯分析儀探頭同時采集數字和模擬信號，消除雙重探測。
|
|
通過旗標來標記毛刺
|
避免了通過專用功能來手動搜索所有通道以顯示毛刺出現的時間和通道的需要。
|
|
TS/TH 違例觸發
|
利用能夠自動獲得斷續設置和保留違例的實時違例觸發功能避免耗時而復雜的電路輸出監測任務。
|
|
iView™ 顯示
|
通過集中顯示時間相關的、集成的模擬與數字數據獲得全面的系統可視性
|
|
iVerify™ 分析
|
通過多通道總線分析（使用示波器生成的眼圖）迅速發現信號完整性問題。
|
|
自動測量
|
利用先進的測量輕松地總結您的設計效果，這些測量結果包括：頻率、周期、脈沖寬度、占空比以及邊沿計數。
|
|
拖放觸發器
|
通過簡單而直觀的觸發器設置快速隔離事件。觸發器包括：通道邊沿、通道值、總線值、多群組值、毛刺、設置和保持違例，或者“在任何情況下觸發”（Trigger on Anything）。
|
