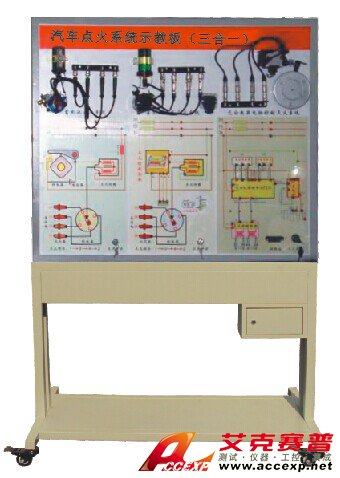

TSI QC603型汽車點火系統示教板
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC603型汽車點火系統示教板選用汽車三種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有三種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。 TSI QC603型汽車點火系統示教...
申請服務
- 產品介紹
TSI QC603型汽車點火系統示教板選用汽車三種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有三種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。
TSI QC603型汽車點火系統示教板功能齊全、操作方便、安全可靠。
一.TSI QC603型汽車點火系統示教板結構組成:：
安裝三類型點火系統:①傳統點火系統②大眾霍爾電子點火系統③大眾電控雙缸點火系統; 發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、使用說明書及實訓指導書等。
二.TSI QC603型汽車點火系統示教板功能特點：
1、操縱開關及按鈕，可真實演示汽車三種點火系統的工作過程。數顯表顯示各傳感器信號電壓值；
2、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
3、發光二極管顯示系統執行器狀態；
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
5、汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
6、立式展柜臺架二層結構，方便檢測工具的擺放。整體結構合理，美觀大方，表面采用烤漆工藝，帶自鎖腳輪。
7、裝OBD診斷座，可測試系統故障碼及數據流等參數。
8、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
