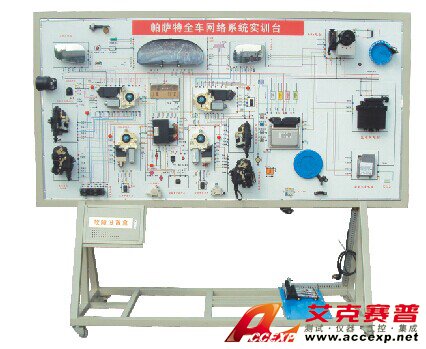

TSI QC629型大眾車載網絡系統示教板
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC629型大眾車載網絡系統示教板選用大眾帕薩特車載網絡（CAN-BUS）,（包含舒適系統與動力系統）系統材料為基礎制作，模擬汽車運行，演示大眾車載網絡（CAN-BUS）系統的工作過程；TSI QC629型大眾車載網絡系統示教板功能...
申請服務
- 產品介紹
TSI QC629型大眾車載網絡系統示教板選用大眾帕薩特車載網絡（CAN-BUS）,（包含舒適系統與動力系統）系統材料為基礎制作，模擬汽車運行，演示大眾車載網絡（CAN-BUS）系統的工作過程；TSI QC629型大眾車載網絡系統示教板功能齊全、操作方便、安全可靠。
一.TSI QC629型大眾車載網絡系統示教板結構組成：
中央控制電腦、左前門控制電腦、右前門控制電腦、左后門控制電腦、右后門控制電腦、車門閉鎖開關及促動器、門控燈及開關、發動機電腦、儀表、點火鑰匙全套、后視鏡及控制開關、防盜喇叭、曲軸傳感器及信號盤、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
二.TSI QC629型大眾車載網絡系統示教板功能特點：
1、面板上繪有完整的大眾車載網絡（CAN-BUS）,（包含舒適系統與動力系統）系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2、操縱開關及按鈕，可真實演示大眾車載網絡（CAN-BUS）系統的工作過程。
3、數顯表顯示各傳感器信號電壓值。發光二極管顯示工作元器件狀態。
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
5、防盜與遙控器 匹配等操作；裝有診斷座，可讀取故障碼與數據流等。
6、汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
7、底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖 腳輪。
8、外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
