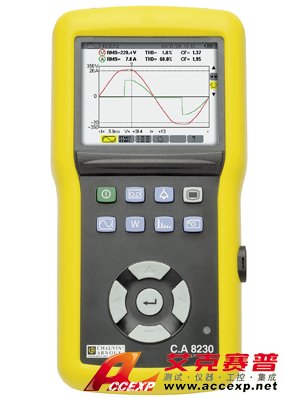

法國CA CA8230 電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：CA8230是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用彩色液晶顯示屏，為目前同等級儀器中最高規格，可實時顯示輸入電壓、電流的波形圖、諧波分析圖形，并具有電動機啟動電流記錄模式、趨勢圖記錄模式及告...
申請服務
- 產品介紹
CA8230是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用彩色液晶顯示屏，為目前同等級儀器中最高規格，可實時顯示輸入電壓、電流的波形圖、諧波分析圖形，并具有電動機啟動電流記錄模式、趨勢圖記錄模式及告警記錄等功能。真正的多任務測量系統，可同時執行電量參數測量與顯示、趨勢圖記錄及告警監測等功能。 CA8230操作簡便，設計緊湊、防震，提供了所有監測電能質量、電力功率的測量功能，為電能質量檢測的基礎入門儀器，適合電氣現場技術人員進行電能質量的診斷工作。 CA8230 產品編號：P01160630
法國CA CA8230 電能質量分析儀產品特點:
•電壓測量范圍：660 VAC (真有效值) 或VDC
•電流測量范圍：可至 6500AAC 或 1400ADC (依據電流鉗型號)
•可顯示電壓/電流的最小值Min、最大值Max 和平均值 Avg、波峰因數CF, 峰值Peak 及K因數 等
•可檢測相序
•可計算及顯示單相或平衡三相的有功功率W、無功功率VAR及視在功率VA、功率因數PF、及位移功率因數DPF
•可計算及顯示電壓/電流的總諧波畸變率THD（THD-F 及 THD-R）
•在諧波模式下，可顯示至50次的電壓、電流各次諧波值以及百分比率
•可捕捉、儲存并顯示電動機啟動過程的電流波形和相關數據
•可儲存8幅屏幕截圖
•內置內存1MB，用于儲存趨勢圖記錄數據（17種電量參數可選）
•可捕捉記錄4096個告警事件（含時間標記）
•具有光口-RS232通訊接口，可經由通訊線將儲存數據導入PC
•標配 Power Analyzer Transfer（PAT）軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等
•使用6個鎳氫充電電池（LR6），外接AC電源適配器后，自動充電
法國CA CA8230 電能質量分析儀產品應用:
•低壓變配電室內的主變壓器、及各供電回路的電能質量檢測
•醫療設備、電子精密設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測
•診斷確認諧波來源，是由電源端引入或是負載端發出
•供電回路的電力功率分配驗證
•測量并記錄電力系統的負載曲線（kW、VAR、VA）
•供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析
•開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
•電動機啟動電流過程分析
•診斷確認電力變壓器的K因數
| 最大測量電壓 | 600V RMS |
| 最大測量電流 | MN93A: 5mA~6A / 300mA ~ 120A |
| （根據電流鉗） | MN93: 2A ~ 240A |
| C193: 3A~ 1200A | |
| PAC93:10A~1400A | |
| A193: 10A ~ 6500A | |
| 測量功率 | 1.2VA ~ 3.9MVA – W,VAR,PF/Cos/Tan |
| 精度 | 0.5% |
| 諧波 | 50次,THD V, A , VA, RMS以及%,專家模式 |
| 數值類型 | Min, Max , Avg , Peak , KF , PST , FC |
| 功能 | 臨界值監測 |
| 相序 | |
| 馬達啟動波形顯示 | |
| 單相/平衡的三相檢測 | |
| 閃變 | |
| 告警記錄次數 | 4096次 |
| 存儲容量 | 1.5 Mb |
| 頻率 | 40 -70Hz |
| 采樣頻率 | 12.8 kHz |
| 屏幕 | 彩色 1/4 LCD |
| 電源 | 可充電NiMH電池 |
| （使用時間：關掉屏幕40小時，打開屏幕8小時） | |
| 防護外殼 | IP54 |
| 通訊接口 | RS232 |
| 安規 | IEC 61010-1；600V，Cat III |
| 尺寸 | 211 x 108 x 60 mm |
| 重量 | 880克 |
