Fluke Norma5000 功率分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：Fluke Norma 5000 六相功率分析儀提供了市場同類產品中最高的帶寬，是變頻器和照明設備開發的最佳測試和分析工具。 Fluke Norma 5000功率檢測分析儀/功率計可安裝多達6個功率模塊。用戶可根據其應用類型，從各種各樣可...
申請服務
- 產品介紹
Fluke Norma 5000 六相功率分析儀提供了市場同類產品中最高的帶寬，是變頻器和照明設備開發的最佳測試和分析工具。
Fluke Norma 5000功率檢測分析儀/功率計可安裝多達6個功率模塊。用戶可根據其應用類型，從各種各樣可選的功率模塊選擇適合其應用的功率模塊。技術指標會根據所選功率模塊而有所不同。
Fluke Norma 5000 六相功率分析儀提供了最新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
Fluke Norma 5000 六相功率分析儀特性包括: 3～6 個功率模塊、可選的內置打印機，以及以上所述 Fluke Norma 4000 功率分析儀的所有特性和功能。
Fluke Norma 5000 六相功率分析儀特性應用：
電動馬達和逆變驅動系統功率檢測分析–功率計通過詳盡地頻譜分析和動態扭矩計算，可準確測量由逆變器引起的開關損耗，并且能夠全面評估高頻下的扭矩瞬態和諧波。
逆變器驅動系統功率檢測分析–功率計可同時測量相同事件窗口內所有的電氣和機械功率參數，使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
照明系統功率檢測分析 - 功率計獨有的高達 10 MHz 的帶寬，以及高達 1 MHz 的高采樣率，可詳盡分析整流器輸出信號。獨有的分流器技術能夠在非常高的頻率下進行功率檢測。同時，測量輸入和輸出功率的功能提供了整流器損耗計算能力。
變壓器功率檢測分析–功率計同步測量6相功率，即使在非常小的功率因數下，亦可以計算出高準確度大功率變壓器的效率和損耗，還能夠同步測量多相變壓器線圈的電阻。
汽車功率檢測分析–功率計同步測量電氣輸入和機械輸出，能夠提供關于個體零件以及整個驅動系統的效率和損耗的數據。
Fluke Norma 5000 功率分析儀提供了最新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
用戶可選的平均時間 — 15 ms～3600 s，適合于動態測量。
功率檢測分析儀/功率計簡單的用戶界面確保操作簡單、直觀。
標準配置允許用戶精確指定適合其特定應用的相應功能。
同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件。
功率檢測儀/功率計所有的輸入是電隔離的，避免各種應用中的短路。
高達 40 次的電壓、電路和功率諧波。
FFT 分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式 。
功率檢測分析儀/功率計4 MB 板載存儲器（可擴展至 128 MB），用于存儲測量值。
快速、方便地連接到 PC – RS232 和 USB 為標配。可選 IEEE488、Ethernet 或 USB2.0。
PI1過程接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于馬達和驅動應用。
341 kHz 或 1 MHz 采樣率，可進行詳盡的信號分析。
直流～3 MHz/10 MHz 帶寬，可靠的測量準確度。

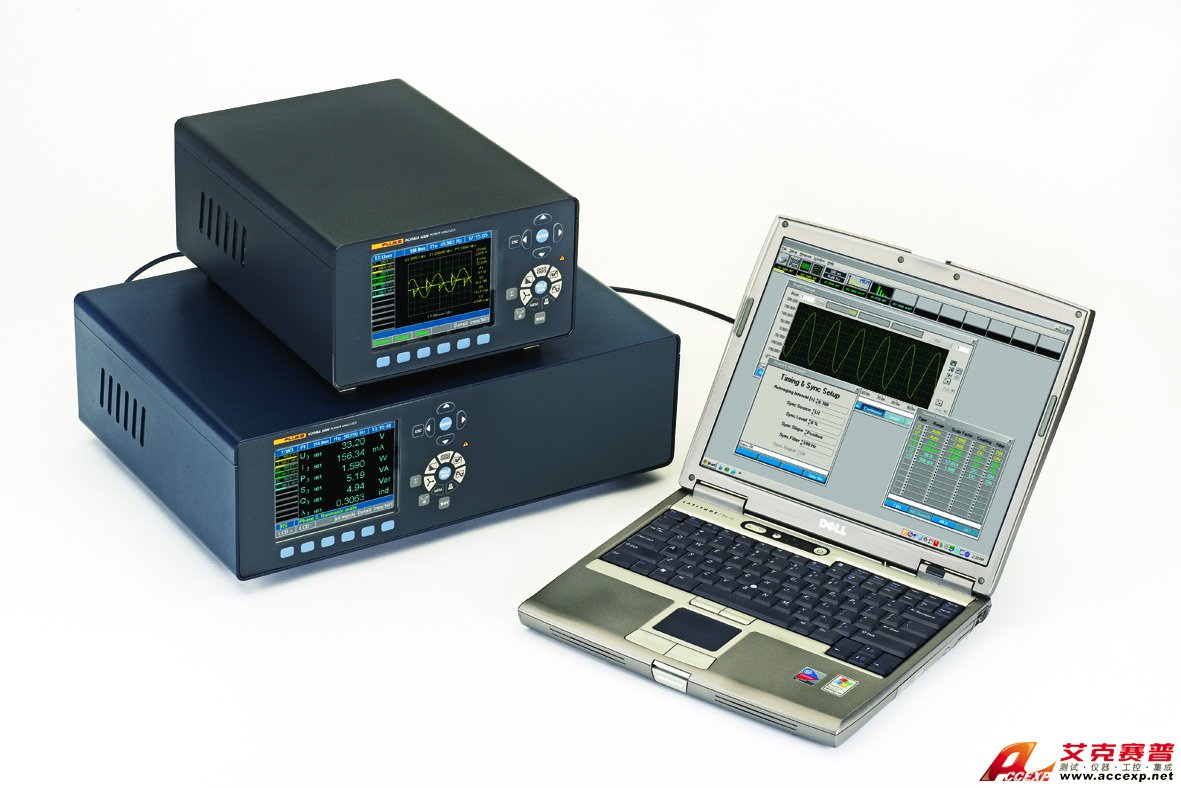

包括 Fluke NormaView PC 軟件，可用來下載數據、分析和編寫報告。
Fluke Norma 系列功率檢測分析儀/功率計采用了擁有專利的高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，以及計算功率和其它計算值。
該功率檢測儀/功率計系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率檢測分析儀/功率計。這些堅固、高精密度的功率檢測分析儀/功率計具有無可比擬的性價比，無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。
電力電子測試和開發領域的可靠、高準確度測量.
結構緊湊的 Fluke Norma 系列功率分析儀提供了最新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，
使其產品生產率更高。 Fluke Norma 系列功率分析儀采用了擁有專利的高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，
以及計算功率和其它計算值。' 該系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率分析儀。這些堅固、高精密度的分析儀具有無可比擬的性價比，
無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。 應用 電動馬達和逆變驅動系統 – 通過詳盡地頻譜分析和動態扭矩計算，
可準確測量由逆變器引起的開關損耗，并且能夠全面評估高頻下的扭矩瞬態和諧波。逆變器驅動系統 – 同時測量相同事件窗口內所有的電氣和機械功率參數，
使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
照明系統 – 獨有的高達 10 MHz 的帶寬，以及高達 1 MHz 的高采樣率，可詳盡分析整流器輸出信號。
獨有的分流器技術能夠在非常高的頻率下進行功率測量。同時測量輸入和輸出功率的功能提供了整流器損耗計算能力。 變壓器 –同步測量6相功率，即使在非常小的功率因數下，亦可以高準確度計算大功率變壓器的效率和損耗。還能夠同步測量多相變壓器線圈的電阻。 汽車 –同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據。
結構緊湊的 Fluke Norma 系列功率分析儀提供了最新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，
使其產品生產率更高。 Fluke Norma 系列功率分析儀采用了擁有專利的高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，
以及計算功率和其它計算值。' 該系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率分析儀。這些堅固、高精密度的分析儀具有無可比擬的性價比，
無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。 應用 電動馬達和逆變驅動系統 – 通過詳盡地頻譜分析和動態扭矩計算，
可準確測量由逆變器引起的開關損耗，并且能夠全面評估高頻下的扭矩瞬態和諧波。逆變器驅動系統 – 同時測量相同事件窗口內所有的電氣和機械功率參數，
使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
照明系統 – 獨有的高達 10 MHz 的帶寬，以及高達 1 MHz 的高采樣率，可詳盡分析整流器輸出信號。
獨有的分流器技術能夠在非常高的頻率下進行功率測量。同時測量輸入和輸出功率的功能提供了整流器損耗計算能力。 變壓器 –同步測量6相功率，即使在非常小的功率因數下，亦可以高準確度計算大功率變壓器的效率和損耗。還能夠同步測量多相變壓器線圈的電阻。 汽車 –同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據。
| 型號名稱 | 描述 |
| Fluke Norma 4000 | 功率檢測儀/功率計 |
| Fluke Norma 5000 | 功率檢測儀/功率計 |
| 機架固定套件 | |
| Fluke-N4K Rack Kit | Fluke Norma 4000，19 英寸機架安裝套件，帶手柄 |
| Fluke-N5K Rack Kit | Fluke Norma 5000，19 英寸機架安裝套件，帶手柄 |
| 電池，充電器和適配器 | |
| WYE Adaptor | Fluke Norma WYE Adaptor (external accessory box) |
| 電纜和硬件 | |
| Measurement Cable Set | Measurement Cable Set (for one power phase) |
| 選件 | |
| 10 A Traxial Shunt | 10 A Traxial Shunt |
| 100 A Shunt | 100 A Shunt with Cables (0.001 Ω, 0 to 0.5 MHz) |
| 150 A Shunt | 150 A Shunt with Cables (0.5 mΩ, 0 to 0.5 MHz) |
| 30 A Traxial Shunt | 30 A Traxial Shunt |
| 300 A Shunt | 300 A Shunt with Cables (0.1 mΩ, 0 to 1 MHz) |
| 32 A Planar Shunt | 32 A Planar Shunt |
| 500 A Shunt | 500 A Shunt with Cables (0.1 mΩ, 0 to 0.2 MHz) |
| Cables for 32 A Planar Shunt | Cables for 32 A Planar Shunt |
| LG Shunt Cables | LG Shunt Cables for High Current Shunts |
Fluke Norma5000 高精度功率分析儀配置列表如下:
| Fluke-N4K 1PP42 | Fluke-Norma 4000，單相，帶 PP42 電源相位輸入模塊 |
| Fluke-N4K 3PP42 | Fluke-Norma 4000，三相，帶 3個PP42 電源相位輸入模塊 |
| Fluke-N4K 3PP42I | Fluke-Norma 4000，三相，帶 3個PP42 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP42IP | Fluke-Norma 4000，三相，帶 3個PP42 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP42B | Fluke-Norma 4000，三相，帶 3個PP42 電源相位輸入模塊和電流接線柱 |
| Fluke-N4K 3PP42IB | Fluke-Norma 4000，三相，帶 3個PP42 電源相位輸入模塊、電源接線柱和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP42IPB | Fluke-Norma 4000，三相，帶 3個PP42 電源相位輸入模塊、電流接線柱、IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP50 | Fluke-Norma 4000，三相，帶 3個PP50 電源相位輸入模塊 |
| Fluke-N4K 3PP50I | Fluke-Norma 4000，三相，帶 3個PP50 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP50IP | Fluke-Norma 4000，三相，帶 3個PP50 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP52IB | Fluke-Norma 4000，三相，帶 3個PP52 電源相位輸入模塊、電源接線柱和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP54I | Fluke-Norma 4000，三相，帶 3個PP54 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP54IP | Fluke-Norma 4000，三相，帶 3個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP50 | Fluke-Norma 5000，三相，帶 3個PP50 電源相位輸入模塊 |
| Fluke-Norma 5000，三相，帶 3個PP50 電源相位輸入模塊和 IEEE488 / 以太網接口 | |
| Fluke-N4K 3PP50IP | Fluke-Norma 5000，三相，帶 3個PP50 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP54 | Fluke-Norma 5000，三相，帶 3個PP54 電源相位輸入模塊 |
| Fluke-N4K 3PP54I | Fluke-Norma 5000，三相，帶 3個PP54 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP54R | Fluke-Norma 5000，三相，帶 3個PP54 電源相位輸入模塊和打印機 |
| Fluke-N4K 3PP54IP | Fluke-Norma 5000，三相，帶 3個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP54IR | Fluke-Norma 5000，三相，帶 3個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N4K 3PP64 | Fluke-Norma 5000，三相，帶 3個PP64 電源相位輸入模塊 |
| Fluke-N4K 3PP64I | Fluke-Norma 5000，三相，帶 3個PP64 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP64IP | Fluke-Norma 5000，三相，帶 3個PP64 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP64R | Fluke-Norma 5000，三相，帶 3個PP64 電源相位輸入模塊和打印機 |
| Fluke-N4K 3PP64IR | Fluke-Norma 5000，三相，帶 3個PP64 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N4K 3PP64IPR | Fluke-Norma 5000，三相，帶 3個PP64 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| Fluke-N4K 4PP54 | Fluke-Norma 5000，三相，帶 4個PP54 電源相位輸入模塊 |
| Fluke-N4K 4PP54IP | Fluke-Norma 5000，三相，帶 4個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 6PP42IB | Fluke-Norma 5000，三相，帶 6個PP42 電源相位輸入模塊、電源接線柱和 IEEE488 / 以太網接口 |
| Fluke-N4K 6PP42IBR | Fluke-Norma 5000，三相，帶 6個PP42 電源相位輸入模塊、電源接線柱、IEEE488 / 以太網接口和打印機 |
| Fluke-N4K 6PP50IP | Fluke-Norma 5000，三相，帶 6個PP50 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 6PP50IR | Fluke-Norma 5000，三相，帶 6個PP50 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N4K 6PP50IPR | Fluke-Norma 5000，三相，帶 6個PP50 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| Fluke-N4K 6PP50I | Fluke-Norma 5000，三相，帶 6個PP50 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 6PP54I | Fluke-Norma 5000，三相，帶 6個PP54 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 6PP54IP | Fluke-Norma 5000，三相，帶 6個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 6PP54IR | Fluke-Norma 5000，三相，帶 6個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N4K 6PP54IPR | Fluke-Norma 5000，三相，帶 6個PP54 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| Fluke-N4K 6PP64I | Fluke-Norma 5000，三相，帶 6個PP64 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 6PP64IP | Fluke-Norma 5000，三相，帶 6個PP64 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 6PP64IR | Fluke-Norma 5000，三相，帶 6個PP64 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N4K 6PP64IPR | Fluke-Norma 5000，三相，帶 6個PP64 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
