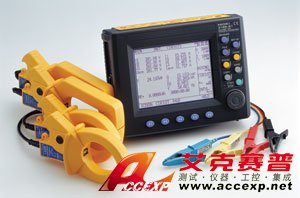

HIOKI 3169-20鉗式功率計
名稱：電能質量測試儀
品牌：
型號：
簡介：HIOKI 3169-20鉗式功率計可測量4回路的耗電量，同時測量諧波 量程寬 500 mA - 5000 A, 75 瓦 (單相2線) ~ 9 萬瓦 (三相4線) HIOKI 3169-20鉗式功率計單相4回路、3相2回路時的耗電量管理，...
申請服務
- 產品介紹
HIOKI 3169-20鉗式功率計可測量4回路的耗電量，同時測量諧波
•量程寬 500 mA - 5000 A, 75 瓦 (單相2線) ~ 9 萬瓦 (三相4線)
HIOKI 3169-20鉗式功率計單相4回路、3相2回路時的耗電量管理，同時進行諧波分析
•PC卡儲存數據
•記錄單個波形的功率
HIOKI 3169-20鉗式功率計模擬圖表記錄高速 D/A 輸出(3169-21)
| 接線方式 | 單相二線，單相三線，三相三線，三相四線 注意： 50 或 60 Hz,而且共用相同的電壓線 |
| 測量項目 | 電壓，電流，有功/無功/視在功率，功率因數，有效功率量，無效功率量，頻率，諧波 |
| 量程 | 電壓：150/300/600.00V AC |
| 電流：[使用9694時] 500 mA, 1/ 5 A AC [使用9695-02時] 500 mA, 1/ 5/ 10/ 50 A AC, [使用9660, 9695-03時]5/ 10/ 50/ 100 A AC [使用9661時] 5/ 10/ 50/ 100/ 500 A AC [使用9669時] 100/ 500/ 1 kA AC [使用9667時] 500/ 5 kA AC |
|
| 有功功率：75W～9MW (根據組合電壓和電流量程) | |
| 測量方式 | 數字采樣, PLL 同步或 50/60 Hz固定時鐘 |
| 基本精度 | 有功功率：±0.2%rdg. ±0.1%f.s.+電流鉗精度(有功功率) (45～66Hz) |
| 表示更新率 | 約0.5s（PC卡、內存存儲時；RS-232C通信時除外） |
| 數據保存間隔時間 | 標準間隔: 1/ 2/ 5/ 10/ 15/ 30 s, or 1/ 2/ 5/ 10/ 15/ 30/ 60 min |
| 頻率特性 | 基波頻率45～66Hz，到50次諧波（諧波顯示次數到40次）：±3%f.s.+測量精度 |
| 其他功能 | 錯誤接線檢查、語言選擇, 保持顯示, 設置備份, 斷電控制,鎖鍵, [僅3169-21] D/A輸出 4通道, ±5 V DC f.s.) |
| 電源供應 | 100～240V AC，50/60Hz 最大30VA |
| 體積及重量 | 210寬×160高×60厚mm±5mm(不含突出部)， 1.2kg |
| 附件 | 電壓線 9438-53(黑、紅、黃和藍線各1根)，電源線(1),輸入線標簽 (1), 連接電纜 9441（1）(3169-21) |
