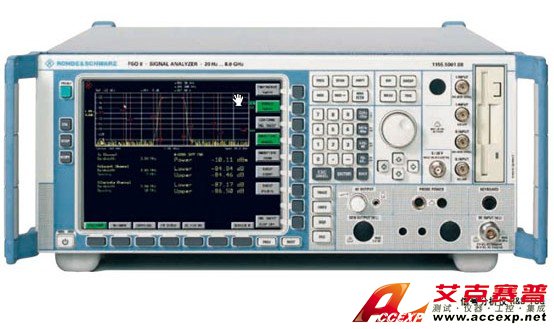

R&S FSQ3 3.6GHz頻譜分析和矢量信號分析儀
名稱：信號發生器
品牌：
型號：
簡介：RS FSQ3是3.6GHz頻譜分析和矢量信號分析二合一的方案。RS FSQ3信號分析儀可以提供120MHz的解調帶寬，同時能提供高端頻譜儀的動態范圍，RS FSQ3是集頻譜儀和矢量信號分析儀功能為一身的高端儀器。 1）頻率范圍：從20Hz...
申請服務
- 產品介紹
R&S FSQ3是3.6GHz頻譜分析和矢量信號分析二合一的方案。R&S FSQ3信號分析儀可以提供120MHz的解調帶寬，同時能提供高端頻譜儀的動態范圍，R&S FSQ3是集頻譜儀和矢量信號分析儀功能為一身的高端儀器。
1）頻率范圍：從20Hz開始，分別到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz
2）擁有高端頻譜儀具有的動態范圍
◆ 三階互調截斷點（TOI）：典型值+25 dBm
◆ 1dB壓縮點：典型值+13dBm
◆ WCDMA鄰信道泄漏功率（ACLR），動態范圍為84 dB（打開噪聲修正之后）
3）標配解調帶寬為28MHz（可以擴充到120MHz）
4）IQ存儲容量為16Msample
5）提供多種應用固件選件（包括各種通訊標準的碼域、調制域測量）
◆ Bluetooth®
◆ GSM/EDGE
◆ 3GPP WCDMA
◆ HSDPA
◆ TD-SCDMA
◆ CDMA2000®
◆ 1xEV-DV
◆ 1xEV-DO
◆ WLAN 802.11a/b/g/j
◆ WiMAX 802.16-2004, 802.16e-2005
◆ 通用矢量信號分析功能
R&S FSQ3產品特性，頻率范圍
◆ FSQ3: 20 Hz to 3.6 GHz
◆ FSQ8: 20 Hz to 8 GHz
◆ FSQ26: 20 Hz to 26.5 GHz
◆ FSQ40: 20 Hz to 40 GHz
R&S FSQ3射頻性能
◆ 顯示平均本地噪聲：-158 dBm (歸一化到1 Hz)
◆ 相位噪聲：-123 dBc / Hz 在10 kHz偏移處，CF 640 MHz
◆ 相位噪聲：-160 dBc / Hz 在10 kHz偏移處，CF 640 MHz
◆ 三階互調截斷點（TOI）：典型值+25 dBm
◆ 分辨率帶寬：1 Hz 到50 MHz
◆ 1dB壓縮點：典型值+13dBm
◆ WCDMA鄰信道泄漏功率（ACLR）動態范圍為77.5 dB，打開噪聲修正之后可達84 dB 4載波情況下ACLR為77dB（有噪聲修正）
精度
◆ 到3.6GHz的總電平不確定度為0.3dB 相對功率測量
◆ 到-70dB時的線形度誤差小于0.1dB
IQ Downconverter
◆ 中頻A/D轉換的精度為14bit，采樣率81.6MHz（中頻頻率為20.4MHz）
◆ 中頻A/D轉換的精度為8bit，采樣率326.4MHz（加選件FSQ-B72，中頻頻率為404MHz）
◆ 射頻解調帶寬28MHz（可擴展為120MHz）
◆ 無雜散動態范圍SFDR > 80 dB
◆ IQ存儲器容量為2x16M采樣點，通過GIPB或LAN輸出
◆ 采樣率：連續可設置從10KHz到81.6MHz
速度
◆ 頻域掃描時間最小為2.5ms
◆ 時域掃描時間最小為1 µs
◆ 遠程控制模式每秒能進行70次測量（包括通過GPIB總線傳輸數據的時間）
◆ 手動模式每秒能進行80次測量（屏幕刷新）
技術
WCDMA / HSPA / HSPA+
LTE (Long Term Evolution)
GSM / EGPRS / EDGE Evolution
CDMA2000® 1xEV-DO
CDMA2000® 1xRTT
TD-SCDMA
GSM-R
TETRA
cdmaOne
DECT
WiMAX
WLAN / Wi-Fi
Bluetooth
ZigBee
MIMO
LXI
MBMS
AM
FM
