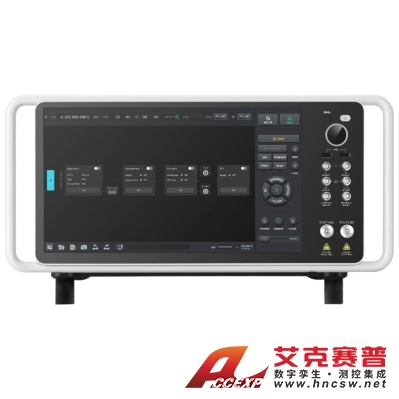

萬里眼 SG110-V 矢量信號發生器 110GHz頻率
名稱：信號發生器
品牌：萬里眼
型號：SG110-V
簡介：SG系列矢量信號發生器 110GHz頻率萬里眼 SG110-V 矢量信號發生器是深圳市萬里眼技術有限公司推出的高端毫米波矢量信號發生器，頻率覆蓋6KHz~110GHz。具備發射動態范圍大和頻譜純凈度高的特點，可以幫助您在蜂窩通信、部組...
申請服務
- 產品介紹
SG系列矢量信號發生器 110GHz頻率
萬里眼 SG110-V 矢量信號發生器是深圳市萬里眼技術有限公司推出的高端毫米波矢量信號發生器，頻率覆蓋6KHz~110GHz。具備發射動態范圍大和頻譜純凈度高的特點，可以幫助您在蜂窩通信、部組件和器件等領域完成嚴苛的測量。廣泛應用在前沿研究、產品研發和制造，助力您在前沿科學研究與產業升級中不斷突破極限。
關鍵規格及特性
110GHz頻率，
業界領先的指標測量能力
輸出功率
EVM和ACLR
功率精度和生成速度
模塊化硬件，可平滑升級至更高頻率、帶寬和通道數
大屏觸控極致體驗，支持虛擬控制面板、觸控手勢和卡片式快捷菜單
支持豐富的通信協議和編程接口，穩定快捷的遠程自動化操控能力
頻率技術參數
規格 規格值 | ||
頻率 | 交流耦合 |
6KHz ~ 110GHz |
頻率參考 | 年穩 |
±3 × 10–8 |
溫度穩定度 |
±1 × 10–9 | |
初始校準精度 |
±5× 10–8 | |
相位噪聲典型值 |
10Hz頻偏 | -90dBc/Hz @ 1GHz -65dBc/Hz @ 10GHz -40dBc/Hz @ 110GHz |
100Hz頻偏 | -100dBc/Hz @ 1GHz -79dBc/Hz @ 10GHz -55dBc/Hz @ 110GHz | |
1kHz頻偏 | -126dBc/Hz @ 1GHz -116dBc/Hz @ 10GHz -93dBc/Hz @ 110GHz | |
10kHz頻偏 | -140dBc/Hz @ 1GHz -128dBc/Hz @ 10GHz -104dBc/Hz @ 110GHz | |
100kHz頻偏 | -140dBc/Hz @ 1GHz -129dBc/Hz @ 10GHz -104dBc/Hz @ 110GHz | |
1MHz頻偏 | -145dBc/Hz @ 1GHz -138dBc/Hz @ 10GHz -114dBc/Hz @ 110GHz | |
10MHz頻偏 | -155dBc/Hz @ 1GHz -152dBc/Hz @ 10GHz -127dBc/Hz @ 110GHz | |
分辨率 | 頻率 |
< 0.1Hz |
頻率設置 | 時間 |
< 15ms |
功率技術參數
規格 | 規格值 |
最大輸出功率 | f < 10MHz：8dBm 10MHz < f < 8GHz：21dBm 8GHz < f < 22GHz：19dBm 22GHz < f < 50GHz：18dBm 50GHz < f < 64GHz：12dBm 64GHz < f < 110GHz：8dBm |
最小輸出功率 | f < 64GHz：-130dBm 64GHz < f < 110GHz：-90dBm |
輸出功率精度① | -90dBm ~ maxoutput (ALC ON)： 6KHz < f ≤ 8GHz：< 0.5dB 8GHz < f ≤ 22GHz：< 0.5dB 22GHz < f ≤ 44GHz：< 0.8dB 44GHz < f ≤ 67GHz：< 1.2dB 67GHz < f ≤ 110GHz：< 2dB |
功率設置時間 | < 30ms （機電衰減器） |
幅度分辨率 | 0.1dB |
幅度切換不確定度 | ± 0.1dB |
注：
①：溫度范圍為18 °C ~ 33 °C。
寬帶技術參數
規格 | 規格值 |
帶寬 | f ≤ 2.5GHz：±40% × f 2.5GHz＜f≤ 12.5GHz：±1GHz 12.5GHz＜f≤ 110GHz：±2.5GHz |
幅度平坦度 | type ± 0.3dB，max ± 1dB |
相位平坦度 | type ± 1°，max ± 10° |
矢量技術參數
規格 規格值 | ||
EVM |
400MHz ~8GHz：< 0.4% (100MHz, 5GNR, FR1） 8GHz ~ 28GHz：< 0.6% (100MHz, 5GNR, FR2） 28GHz ~ 44GHz：< 0.7% (100MHz, 5GNR, FR2） 44GHz ~ 64GHz：< 0.8% (100MHz, 5GNR, FR2） 64GHz ~ 90GHz：< 1.5% (100MHz, 5GNR, FR2） 90GHz ~ 110GHz：< 2.5% (100MHz, 5GNR, FR2） | |
ACLR | WCDMA 上行：< -71dBc @ 2.1GHz 5G NR FR1：<-55 dBc，100 MHz 5G NR FR2-1 ：<-52 dBc，100 MHz，@ 54GHz 5G NR FR2-2 ：<-48 dBc，100 MHz，@ 71GHz | |
鏡像抑制 | 零頻200kHz ~ 5MHz帶寬 | f < 3GHz： > 60dB |
100MHz帶寬 | f < 64GHz：> 50dB f > 64GHz：> 40dB | |
2GHz ~ 5GHz帶寬 | f < 64GHz：> 40dB f > 64GHz：> 35dB | |
載波泄露 |
f < 3GHz：< -60dBc 3GHz < f < 64GHz：< -50dBc | |
注：溫度范圍為18 °C ~ 33 °C。
雜散和噪聲技術參數
規格 | 規格值 |
諧波 | f ≤ 5GHz：< –30dBc f > 5GHz：< –55dBc |
子諧波 | 6kHz ≤ f ≤ 3GHz：< –85dBc 3GHz < f ≤ 6GHz：< –74dBc 6GHz < f ≤ 44GHz：< –60dBc 44GHz < f ≤ 64GHz：< –53dBc 60GHz < f ≤ 110GHz：< –50dB |
非諧波雜散 |
6kHz ≤ f ≤ 200MHz：< –80dBc 200MHz < f ≤ 1500MHz：< –85dBc 1500MHz < f ≤ 3GHz：< –79dBc 3GHz < f ≤ 6GHz：< –78dBc 6GHz < f ≤ 12GHz：< –72dBc 12GHz < f ≤ 24GHz：< –61dBc 24GHz < f ≤ 44GHz：< –55dBc 44GHz < f ≤ 60GHz：< –53dBc 60GHz < f ≤ 67GHz：< –47 dB |
寬帶噪聲 |
carrier offset 30MHz 20MHz ≤ f ≤ 200MHz：< –146dBc, –149dBc (typ.) 200MHz < f ≤ 600MHz：< –148dBc, –150dBc (typ.) 600MHz < f ≤ 5GHz：< –150dBc, –152dBc (typ.) 5GHz < f ≤ 8GHz：< –147dBc, –149dBc (typ.) 8GHz < f ≤ 40GHz：< –142dBc, –145dBc (typ.) 40GHz < f ≤ 64GHz：< –138dBc, –139dBc (typ.) 64GHz < f ≤ 110GHz：< –127dBc, –130dBc (typ.) |
注：在CW mode，10dBm條件下的規格值。
