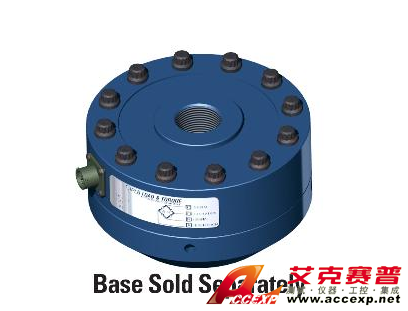

美國PCB 1204-12A薄型L＆T稱重傳感器額定容量25,000 lbf，50％過載保護，4.0mV / V輸出1 1 / 4-12 UNF螺紋，PTO2E-10-6P連接器。
美國PCB 1204-12A薄型L＆T稱重傳感器參數：
-
測量范圍：25 klbf（111 kN）
-
尺寸-直徑：15毫米（6.06英寸）
-
尺寸-高度：8.50英寸（88.9毫米）
-
電氣接頭：PT02E-10-6P
|
性能 |
|
測量范圍 |
25千克力 |
111千牛 |
[2] [4] |
|
靈敏度（±10％）（RO） |
4.0毫伏/伏 |
4.0毫伏/伏 |
[1] [3] |
|
非線性 |
≤0.05％FS |
≤0.05％FS |
[2] [5] |
|
磁滯現象 |
≤0.06％FS |
≤0.06％FS |
[2] [5] |
|
不可重復性 |
≤0.01％RO |
≤0.01％RO |
[3] [5] |
|
蠕變（20分鐘內） |
0.025％ |
0.025％ |
[5] |
|
靜態誤差帶 |
≤0.05％FS |
≤0.05％FS |
[2] [5] |
|
偏心負載靈敏度 |
0.25％/英寸 |
0.25％/ 25.4毫米 |
[5] |
|
共振頻率 |
12 kHz的 |
12 kHz的 |
|
|
側向負荷靈敏度 |
0.25％/英寸 |
0.25％/ 25.4毫米 |
[5] |
|
環境因素 |
|
過載極限 |
37.5磅力 |
167千牛 |
|
|
負載極限（側力，F X或F Y） |
10磅力 |
44千牛 |
[6] |
|
負載極限（彎曲力矩，M X或M Y） |
10磅力 |
1130 Nm |
[6] |
|
負載極限（軸向扭矩，M Z） |
10磅力 |
1130 Nm |
[6] |
|
溫度范圍（工作） |
-65至+200°F |
-54至+93°C |
|
|
溫度范圍（補償） |
+15至+115°F |
-9至+46°C |
|
|
溫度對輸出的影響（最大） |
±0.0008％讀數/°F |
±0.0018％讀數/°C |
[7] |
|
溫度對零平衡的影響（最大） |
±0.0008％FS /°F |
±0.0018％FS /°C |
[7] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
[1] |
|
勵磁電壓（推薦） |
10伏直流電 |
10伏直流電 |
[8] |
|
絕緣電阻 |
> 5K歐姆 |
> 5K歐姆 |
|
|
零余額 |
±1％RO |
±1％FS |
[3] |
|
輸出極性 |
+張力 |
+張力 |
|
|
物理 |
|
尺寸-高度 |
3.50英寸 |
88.9毫米 |
[9] |
|
尺寸-直徑 |
6.06英寸 |
153.9毫米 |
[9] |
|
重量 |
21磅 |
9.53公斤 |
|
|
安裝螺紋 |
1 1/4-12 UNF-3B |
沒有等同的指標 |
|
|
筑屋材料 |
彩繪鋼 |
彩繪鋼 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
安裝扭矩 |
1400磅力 |
158牛頓米 |
|
|
滿量程撓度 |
0.002英寸 |
0.05毫米 |
|
|
電連接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
