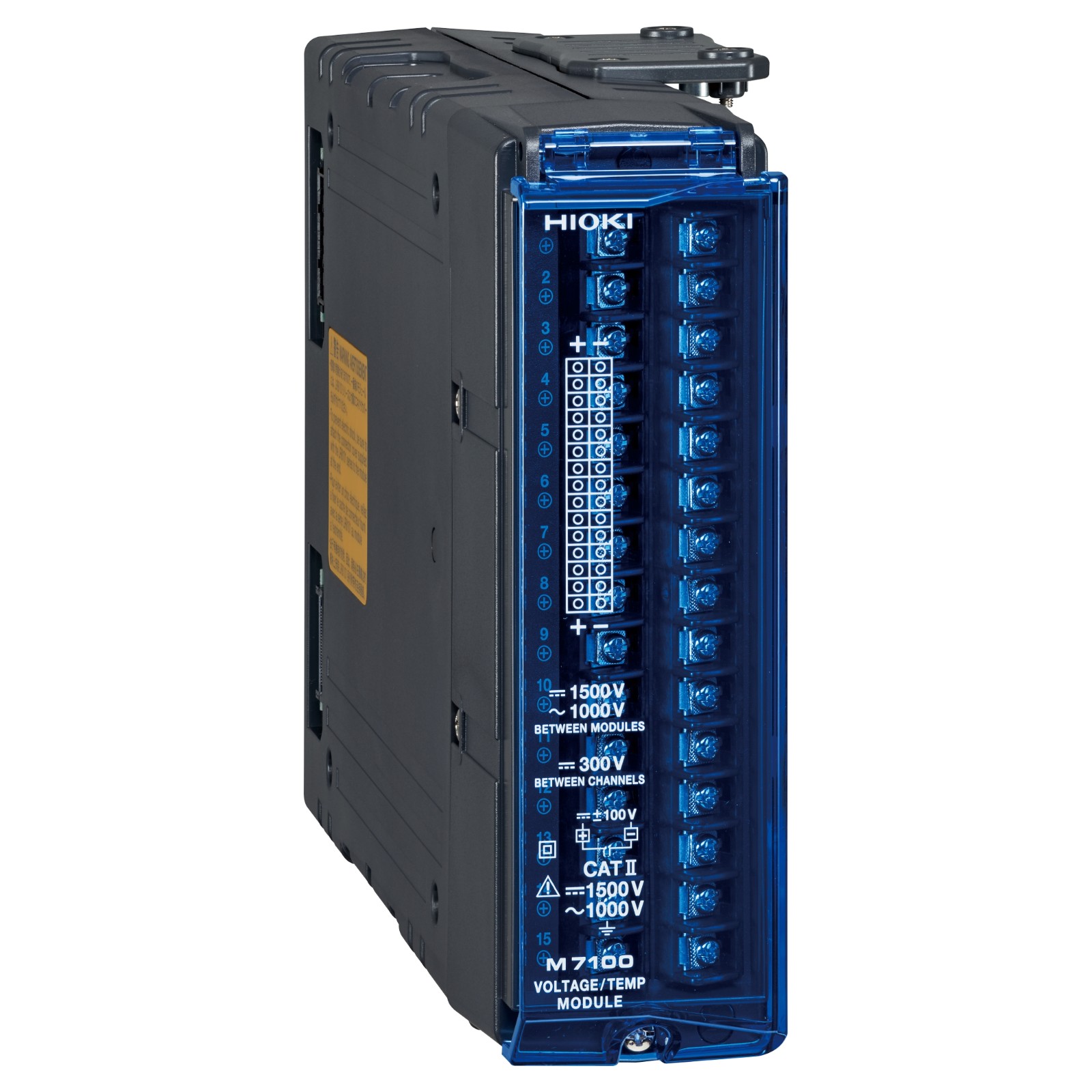

日置HIOKI M7100 電壓·溫度模塊
名稱：儀器附件及傳感器
品牌：日置HIOKI
型號：M7100
簡介：日置HIOKI M7100 電壓·溫度模塊● 適用于600 V~1500 V的電池包● 15ch、電壓、溫度(熱電偶)● 高精度測量電芯電壓● 高速獲取數據，最快每5 ms輸出所有單元的數據，支持HILS (使用LR8102的UDP輸出時)...
- 產品介紹

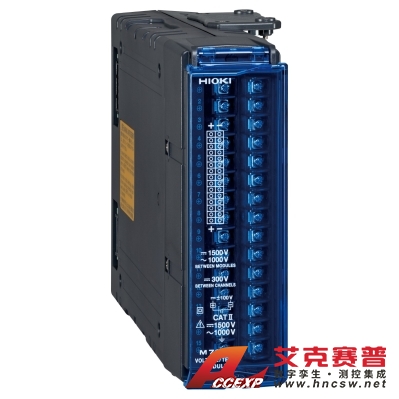

日置HIOKI M7100 電壓·溫度模塊
● 適用于600 V~1500 V的電池包
● 15ch、電壓、溫度(熱電偶)
● 高精度測量電芯電壓
● 高速獲取數據，最快每5 ms輸出所有單元的數據，支持HILS (使用LR8102的UDP輸出時)
【擴展性】增加模塊數量，應對將來配備更多電芯的高壓電池系統評估
該模塊可以15ch、10ms 采樣來測量電壓和溫度。
如果將使用的通道數限制為8ch，則可以使用5ms高速采樣進行測量。
每臺數據采集儀最多可連接10個測量模塊，擴展到150ch。
符合EIA標準的19英寸機架，1層可容納1臺主機+6個測量模塊，可構建90ch。
此外，高性能機型LR8102通過可選的光纜連接主機，可同步10臺主機的采樣，最多擴展至1500ch的測量通道。
由于具備可擴展性，所以可應對將來配備更多電池電芯的高壓系統的評估需求。
【絕緣性】安全測試1500V電池包的電芯電壓
對地電壓：DC 1500 V (CAT II) 絕緣
符合 EN IEC 61010 安全標準
雖然每個電池電芯本身的電壓低至約4V，但為了安全測量目前使用的800V電池包中每個電芯的電壓，需要最大額定對地電壓為DC 800 V 或更高的測量儀器。
M7100 的最大額定對地電壓為 1500 V，使其能夠輕松、安全地測試 800 V 的電池。
它還可以測量超過800V的電池包和超過1000V的ESS等儲能系統中每個電芯的電壓和溫度。
【高速性】最快可以每 5 ms 的速度一次性輸出所有電芯數據并支持 HILS：使用 LR8102 時
使用 UDP 通信（*1）可以將數據持續高速傳輸?shù)街鳈C(jī)系統。
它以最快 5 ms 的速度(*2) 執行高速采樣并輸出即時數據。
*1: UDP通信是可以與數據采集儀LR8102一起使用的功能。
*2: 可以在測量通道為 1ch 至 8ch 時設置5 ms 采樣。（僅電壓）
數據采集儀可以最快5 ms的間隔持續獲取測量的電芯電壓數據，因此該數據可用于HILS等實時模擬。
此外，還可以通過觀測使用功率測量模塊M7103測量出來的總電壓和單節電芯電壓的適配度，來全面分析充放電的特性。
【測量性能】可準確測量電池電芯電壓
因?yàn)闇y量模塊的信號輸入電阻設計成至少 100 MΩ，所以能盡可能最大限度地減少數據采集儀的泄漏電流。
此外，還配備了鋰電池的6V量程和燃料電池的2V量程，可以18bit的A/D分辨率高精度測量電芯電壓。
