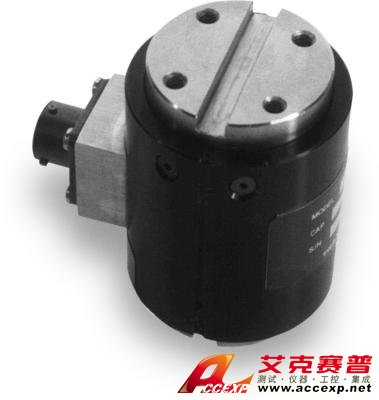

美國PCB 2508-01A反扭矩傳感器，50 in-lb / 4.2 ft-lb（5.6 Nm）額定容量，50％靜態過載保護，2 in（50.8 mm）鋼法蘭
美國PCB 2508-01A反扭矩傳感器參數：
測量范圍：50 lbf-in（5.65 Nm）
靈敏度：2 mV / V（2 mV / V）
安裝：法蘭（＃10-24螺栓）（法蘭（無公制））
尺寸-直徑：2.0英寸（50.8毫米）
尺寸-長度：76.2毫米（3.0英寸）
扭轉剛度：2350 lbf-in /弧度（265.5 Nm /弧度）
|
性能 |
|
測量范圍（滿量程容量） |
50磅力 |
5.65牛頓米 |
|
|
靈敏度（額定容量時的輸出） |
2毫伏/伏 |
2毫伏/伏 |
[1] [2] |
|
非線性 |
≤0.10％FS |
≤0.10％FS |
[2] |
|
磁滯現象 |
≤0.10％FS |
≤0.10％FS |
[2] |
|
不可重復性 |
≤0.02％FS |
≤0.02％FS |
[2] |
|
共振頻率 |
380赫茲 |
380赫茲 |
|
|
最大扭矩 |
75磅力 |
8.47牛頓米 |
|
|
環境因素 |
|
過載極限（軸向推力） |
200磅力 |
890牛 |
[3] |
|
過載極限（懸空力矩） |
50磅力 |
5.65牛頓米 |
[3] |
|
過載極限（剪切） |
13磅力 |
57.8牛 |
[3] |
|
溫度范圍（工作） |
-65至+200°F |
-54至+93°C |
|
|
溫度范圍（補償） |
+70至+170°F |
+21至+77°C |
|
|
溫度對輸出的影響（最大） |
±0.002％讀數/°F |
±0.0036％讀數/°C |
[4] |
|
溫度對零平衡的影響（最大） |
±0.002％FS /°F |
±0.0036％FS /°C |
[2] [4] |
|
電的 |
|
橋電阻 |
700歐姆 |
700歐姆 |
|
|
勵磁電壓（推薦） |
10伏直流電 |
10伏直流電 |
[5] |
|
絕緣電阻 |
5哥 |
5哥 |
|
|
零余額 |
≤1.0％RO |
≤1.0％RO |
|
|
輸出極性 |
連續+ |
連續+ |
|
|
物理 |
|
尺寸-直徑 |
2.0英寸 |
50.8毫米 |
[6] |
|
尺寸-長度 |
3.0英寸 |
76.2毫米 |
[6] |
|
重量 |
2.0磅 |
908克 |
|
|
安裝 |
法蘭（＃10-24螺栓） |
法蘭（無公制） |
|
|
扭轉剛度 |
2350 lbf-in /弧度 |
265.5 Nm /弧度 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
外殼材料（傳感器） |
陽極氧化鋁 |
陽極氧化鋁 |
|
|
電連接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
