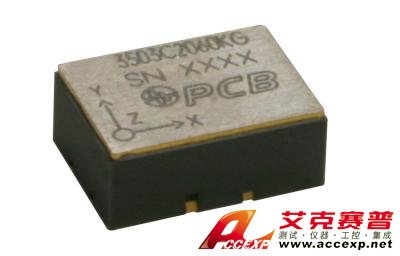

美國PCB 3503C2060KG三軸震動加速度傳感器，三軸MEMS震動加速度計，60kG，表面貼裝技術
美國PCB 3503C2060KG三軸震動加速度傳感器參數：
靈敏度：（±50％）0.0015 mV / g（0.00015 mV /（m /s²））
測量范圍：±60000 g（±588400 m /s²pk）
頻率范圍：（1dB）0至10000 Hz
感應幾何：全主動
安裝：表面貼裝
重量：0.029盎司（0.82克）
|
美國PCB 3503C2060KG三軸震動加速度傳感器性能 |
|
靈敏度（±50％）（在5 VDC激勵下） |
0.0015毫伏/克 |
0.00015毫伏/（米/秒²） |
[2] |
|
靈敏度 |
0.0003毫伏/伏/克 |
0.00003毫伏/伏/（m /s²） |
[3] |
|
測量范圍 |
±60000克 |
±588400 m /s²包 |
|
|
頻率范圍（1 dB） |
0至10000 Hz |
0至10000 Hz |
[1] |
|
共振頻率 |
> 150 kHz |
> 150 kHz |
[1] |
|
阻尼比 |
2％嚴重 |
2％嚴重 |
[1] |
|
非線性（每10,000 g（98,100 m /s²）） |
1％ |
1％ |
|
|
橫向靈敏度 |
≤3％ |
≤3％ |
|
|
環境因素 |
|
過載極限（沖擊） |
±80000公斤 |
±784532 m /s²包 |
[4] |
|
過載極限（機械限位） |
≥80000克 |
≥784532m /s²包 |
|
|
溫度范圍（存儲） |
-65至250°F |
-54至121°C |
|
|
溫度范圍（工作） |
-65至150°F |
-54至65°C |
|
|
溫度靈敏度 |
-0.11％/°F |
-0.20％/°C |
[1] |
|
零克偏移溫度偏移 |
±10毫伏 |
±10毫伏 |
|
|
基本應變敏感性 |
0.3克/微秒 |
2.94（m /s²）/ µε |
[1] |
|
電的 |
|
勵磁電壓（最大） |
12伏直流電 |
12伏直流電 |
|
|
目前的消費 |
≤9毫安 |
≤9毫安 |
|
|
輸入電阻（±700歐姆） |
2000歐姆 |
2000歐姆 |
[2] |
|
輸出電阻（±2000歐姆） |
6000歐姆 |
6000歐姆 |
[2] |
|
失調電壓 |
-20至+20 mVDC |
-20至+20 mVDC |
[2] |
|
建立時間 |
0.01秒 |
0.01秒 |
[5] |
|
物理 |
|
感應元件 |
壓阻MEMS |
壓阻MEMS |
|
|
感應幾何 |
全面活躍 |
全面活躍 |
|
|
筑屋材料 |
陶瓷的 |
陶瓷的 |
|
|
封口 |
密閉 |
密閉 |
|
|
尺寸-高度 |
0.15英寸 |
3.8毫米 |
|
|
尺寸-長度 |
0.38英寸 |
9.6毫米 |
|
|
尺寸-寬度 |
0.28英寸 |
7.1毫米 |
|
|
重量 |
0.029盎司 |
0.82克 |
[1] |
|
電連接器 |
焊片 |
焊片 |
|
|
安裝 |
表面貼裝 |
表面貼裝 |
|
|
