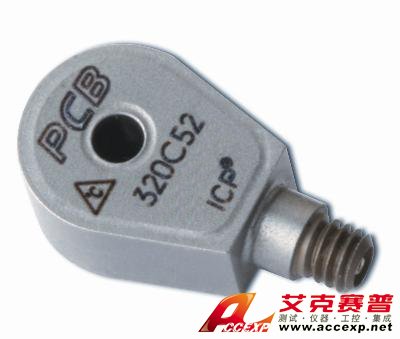

美國PCB 320C52微型加速度傳感器，UHT-12™，ICP®加速度，微型（2 gm），環形，低溫系數LTC，10 mV / g，1至10k Hz，5-44側面連接器
美國PCB 320C52微型加速度傳感器參數：
電氣濾波器轉折頻率：> 35 kHz
靈敏度：（±10％）10 mV / g（1.02 mV /（m /s²））
測量范圍：±500 g pk（±4905 m /s²pk）
寬帶分辨率：.004 g rms（.039 m /s²rms）
頻率范圍：（±5％）1至10000 Hz
感應元件：UHT-12™
重量：.065盎司（1.85克）
|
美國PCB 320C52微型加速度傳感器性能 |
|
靈敏度（±10％） |
10毫伏/克 |
1.02 mV /（m /s²） |
|
|
測量范圍 |
±500克峰 |
±4905 m /s²包 |
|
|
頻率范圍（±5％） |
1至10000 Hz |
1至10000 Hz |
|
|
頻率范圍（±10％） |
0.6至15000 Hz |
0.6至15000 Hz |
[4] |
|
頻率范圍（±3 dB） |
0.3至25000 Hz |
0.3至25000 Hz |
[4] |
|
共振頻率 |
≥50kHz |
≥50kHz |
|
|
寬帶分辨率（1至10000 Hz） |
.004克rms |
.039 m /s²均方根 |
[2] |
|
非線性 |
≤1％ |
≤1％ |
[1] |
|
橫向靈敏度 |
≤5％ |
≤5％ |
[3] |
|
環境因素 |
|
過載極限 |
±5000克峰 |
±49000 m /s²包 |
|
|
溫度范圍（工作） |
-100至325°F |
-73至163°C |
|
|
溫度靈敏度 |
±0.005％/°F |
±0.009％/°C |
[2] |
|
溫度響應 |
見圖表％/°F |
見圖表％/°F |
[2] |
|
基本應變敏感性 |
≤.02g / µε |
≤.196（m /s²）/ µε |
[2] |
|
電的 |
|
勵磁電壓 |
19至30 VDC |
19至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤200歐姆 |
≤200歐姆 |
|
|
輸出偏置電壓 |
8至12 VDC |
8至12 VDC |
|
|
放電時間常數 |
.4至2.2秒 |
.4至2.2秒 |
|
|
建立時間（偏差的10％以內） |
≤2秒 |
≤2秒 |
|
|
頻譜噪聲（1 Hz） |
750微克/√Hz |
7350（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（10 Hz） |
150微克/√Hz的 |
1470（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
50 µg /√Hz |
490（微米/秒2）/√Hz |
[2] |
|
頻譜噪聲（1 kHz） |
25 µg /√Hz |
245（微米/秒2）/√Hz |
[2] |
|
電氣隔離（基礎） |
≥100000000歐姆 |
≥100000000歐姆 |
[5] [4] |
|
物理 |
|
尺寸-高度 |
0.23英寸 |
5.84毫米 |
|
|
重量 |
.065盎司 |
1.85克 |
[2] |
|
感應元件 |
UHT-12™ |
UHT-12™ |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
焊接密封 |
焊接密封 |
|
|
尺寸-長度 |
0.65英寸 |
16.4毫米 |
|
|
尺寸-寬度 |
0.38英寸 |
9.6毫米 |
|
|
電連接器 |
5-44同軸 |
5-44同軸 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝 |
通孔 |
通孔 |
|
|
