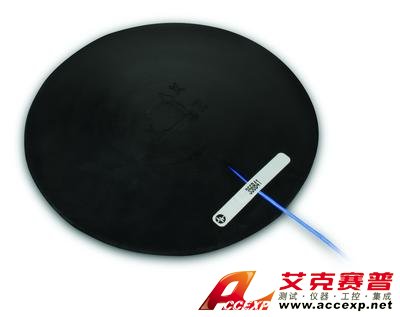

美國PCB 356B41三軸加速度傳感器，三軸ICP®座墊加速度，100 mV / g，0.5至1000 Hz，5英尺整體電纜，符合ISO 10326-1
美國PCB 356B41三軸加速度傳感器參數：
靈敏度：（±10％）100 mV / g（10.2 mV /（m /s²））
測量范圍：±10 g pk（±98 m /s²pk）
電氣連接器：整體電纜
|
美國PCB 356B41三軸加速度傳感器性能 |
|
靈敏度（±10％） |
100毫伏/克 |
10.2 mV /（m /s²） |
|
|
測量范圍 |
±10克峰 |
±98 m /s²包 |
|
|
頻率范圍（±5％） |
0.5至1000 Hz |
0.5至1000 Hz |
[3] |
|
共振頻率 |
≥27kHz |
≥27kHz |
|
|
寬帶分辨率（1至10000 Hz） |
0.0002克有效值 |
0.002 m /s²均方根 |
[2] |
|
非線性 |
≤1％ |
≤1％ |
[1] |
|
橫向靈敏度 |
≤5％ |
≤5％ |
|
|
環境因素 |
|
過載極限（沖擊） |
±2000克峰 |
±19620 m /s²包 |
|
|
溫度范圍 |
-10至122°F |
-23至50°C |
|
|
溫度響應 |
<0.10％/°F |
<0.17％/°C |
[2] |
|
電的 |
|
勵磁電壓 |
6.5至30 VDC |
6.5至30 VDC |
|
|
恒流勵磁 |
0.3至10 mA |
0.3至10 mA |
|
|
輸出阻抗 |
≤500歐姆 |
≤500歐姆 |
|
|
輸出偏置電壓 |
2.8至4.5 VDC |
2.8至4.5 VDC |
|
|
放電時間常數 |
1至3秒 |
1至3秒 |
|
|
建立時間（偏差的10％以內） |
<20秒 |
<20秒 |
|
|
頻譜噪聲（1 Hz） |
50 µg /√Hz |
490（微米/秒2）/√Hz |
[2] |
|
頻譜噪聲（10 Hz） |
10 µg /√Hz |
98（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
4 µg /√Hz |
39（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（1 kHz） |
2 µg /√Hz |
20（µm / sec 2）/√Hz |
[2] |
|
物理 |
|
感應元件 |
陶瓷的 |
陶瓷的 |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
密閉 |
密閉 |
|
|
尺寸-直徑 |
7.87英寸 |
200毫米 |
|
|
尺寸-寬度 |
0.472英寸 |
12毫米 |
|
|
重量 |
9.6盎司 |
272克 |
[2] |
|
電連接器 |
整體電纜 |
整體電纜 |
|
|
電氣連接位置 |
側 |
側 |
|
|
電纜端接 |
1 / 4-28 4針插孔 |
1 / 4-28 4針插孔 |
|
|
電纜長度 |
5英尺 |
1.5米 |
|
|
電纜類型 |
010 4線屏蔽 |
010 4線屏蔽 |
|
|
安裝螺紋 |
5-40女 |
5-40女 |
|
|
