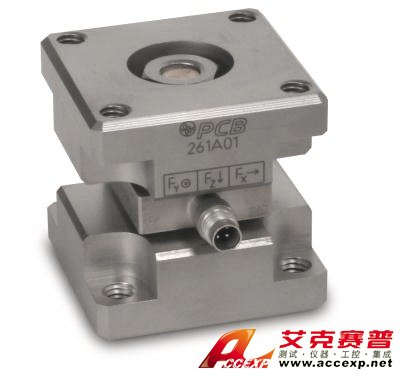

美國PCB 261A01三軸力傳感器消除了三軸力環預緊載荷要求。這種傳感器提供兩個便利的帶有四個螺孔的裝配板，這兩個裝配板分別固定在傳感器的兩端。美國PCB 261A01三軸力傳感器結構是將三軸力傳感器安裝在兩個裝配板之間，對其施加預緊力。
美國PCB 261A01三軸力傳感器特點：
簡單的法蘭安裝
ICP及電荷型號
固定預緊力安裝
英制和公制型號
三正交力測量（Fx Fy Fz）
美國PCB 261A01三軸力傳感器參數：
溫度范圍：-65至+250°F（-54至+121°C）
電氣連接器：4針
|
美國PCB 261A01三軸力傳感器性能 |
|
靈敏度（±20％）（Z軸） |
2.5毫伏/磅 |
0.56毫伏/牛 |
[3] |
|
靈敏度（±20％）（X或Y軸） |
10毫伏/磅 |
2.25毫伏/牛 |
[3] |
|
測量范圍（Z軸） |
1000磅 |
4.45千牛 |
|
|
測量范圍（X或Y軸） |
500磅 |
2.22千牛 |
|
|
最大力（z軸） |
1320磅 |
5.87千牛 |
|
|
最大力（x或y軸） |
660磅 |
2.94千牛 |
|
|
最大力矩（z軸） |
14英尺磅 |
18.98 Nm |
|
|
最大力矩（x或y軸） |
13英尺磅 |
17.63 Nm |
|
|
寬帶分辨率（z軸） |
0.006磅均方根 |
0.027 N-rms |
[2] |
|
寬帶分辨率（x或y軸） |
0.002磅均方根 |
0.0089 N-rms |
[2] |
|
上限頻率 |
10000赫茲 |
10000赫茲 |
|
|
低頻響應（-5％）（z軸） |
0.01赫茲 |
0.01赫茲 |
|
|
低頻響應（-5％）（x或y軸） |
0.001赫茲 |
0.001赫茲 |
|
|
非線性 |
≤1％FS |
≤1％FS |
[1] |
|
串擾（在x和y軸之間） |
±3％ |
±3％ |
|
|
串擾（在（x或y軸）和z軸之間） |
±5％ |
±5％ |
|
|
環境因素 |
|
溫度范圍 |
-65至+250°F |
-54至+121°C |
|
|
電的 |
|
滿量程輸出（Z方向） |
±2.5 VDC |
±2.5 VDC |
|
|
滿量程輸出（X和Y方向） |
±5伏直流 |
±5伏直流 |
|
|
放電時間常數（z軸） |
≥50秒 |
≥50秒 |
|
|
放電時間常數（x或y軸） |
≥500秒 |
≥500秒 |
|
|
勵磁電壓（所有通道） |
20至30 VDC |
20至30 VDC |
|
|
恒流激勵（所有通道） |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤100歐姆 |
≤100歐姆 |
|
|
輸出偏置電壓 |
8至14 VDC |
8至14 VDC |
|
|
頻譜噪聲（1 Hz） |
0.00003磅/√Hz |
0.00134牛頓/√Hz |
|
|
頻譜噪聲（10 Hz） |
0.00015磅/√Hz |
0.000668牛頓/√Hz |
|
|
頻譜噪聲（100 Hz） |
0.00005磅/√Hz |
0.000223牛頓/√Hz |
|
|
頻譜噪聲（1000 Hz） |
0.000015磅/√Hz |
0.0000668牛頓/√Hz |
|
|
頻譜噪聲（1 Hz） |
0.0015磅/√Hz |
0.0068牛頓/√Hz |
|
|
頻譜噪聲（10 Hz） |
0.00055磅/√Hz |
0.00245牛頓/√Hz |
|
|
頻譜噪聲（100 Hz） |
0.0002磅/√Hz |
0.000891牛頓/√Hz |
|
|
頻譜噪聲（1000 Hz） |
0.000055磅/√Hz |
0.000245牛頓/√Hz |
|
|
輸出極性 |
正 |
正 |
|
|
物理 |
|
剛度（z軸） |
10磅/微米 |
1.75 kN /微米 |
[2] |
|
剛度（x或y軸） |
4磅/微米 |
0.7 kN /微米 |
[2] |
|
重量 |
13.60盎司 |
386克 |
|
|
筑屋材料 |
不銹鋼 |
不銹鋼 |
|
|
封口 |
密閉 |
密閉 |
|
|
電連接器 |
4針 |
4針 |
|
|
電氣連接位置 |
側 |
側 |
|
|
