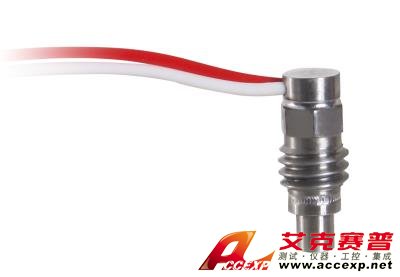

美國PCB 105C壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 105C壓力傳感器足夠小，可以容納空間有限的安裝。這些動態壓力傳感器專門設計用于適合安裝空間非常寶貴的狹窄空間。由于堅固的實心膜片設計，這些換能器非常適合空化研究。測量范圍包括100 psi和1000 psi。
申請服務
- 產品介紹
美國PCB 105C壓力傳感器足夠小，可以容納空間有限的安裝。這些動態壓力傳感器專門設計用于適合安裝空間非常寶貴的狹窄空間。由于堅固的實心膜片設計，這些換能器非常適合空化研究。測量范圍包括100 psi和1000 psi。
美國PCB 105C壓力傳感器，超小型ICP®壓力傳感器，100 psi，50 mV / psi，直徑0.099英寸隔膜，10-32 mtg thd
美國PCB 105C壓力傳感器參數：
- 測量范圍：10000 psi（69000 kPa）
- 靈敏度：（±0.03mV / psi）0.5 mV / psi（0.07 mV / kPa）
- 低頻響應：（-5％）0.0005 Hz
- 共振頻率：> = 500 kHz（> = 500 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.41盎司（11.6克）
美國PCB 105C壓力傳感器特點:
- 整體加工隔膜，使用壽命長
- 石英元件的快速上升時間≤2μsec
- 共振頻率≥250 kHz
| 美國PCB 105C壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 100磅/平方英寸 | 690千帕 | |
| 靈敏度（-40至+20％） | 50毫伏/磅 | 7.3毫伏/千帕 | |
| 最大壓力（總） | 7.5磅/平方英寸 | 51713千帕 | [2] |
| 解析度 | 0.005磅/平方英寸 | 0.035千帕 | |
| 共振頻率 | ≥250kHz | ≥250kHz | |
| 上升時間（反映） | ≤2.0µs | ≤2.0µs | |
| 低頻響應（-5％） | 0.5赫茲 | 0.5赫茲 | |
| 非線性度 | FS 2.0％ | FS 2.0％ | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.04磅/克 | ≤0.028kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+250°F | -73至+121°C | |
| 溫度靈敏度 | ≤0.09％/°F | ≤0.162％/攝氏度 | |
| 最高閃光溫度 | 3000°F | 1649°攝氏度 | |
| 最大沖擊 | 5000克包 | 49035 m /s²包 | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | > 1.0秒 | > 1.0秒 | |
| 勵磁電壓 | 22至30 VDC | 22至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 膜片 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 整體雙絞線 | 整體雙絞線 | |
| 電氣連接（紅色） | 信號/功率 | 信號/功率 | |
| 電氣連接（白色） | 地面 | 地面 | |
| 重量（含電纜） | .15盎司 | 0.43克 |
|
