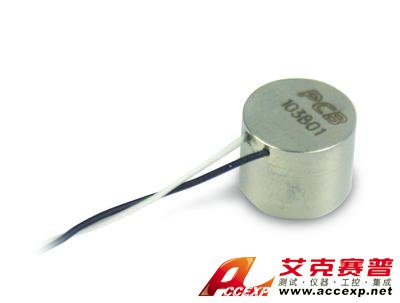

美國PCB 103B01壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 103B01壓力傳感器在超音速飛機和火箭的開發中發揮了重要作用。美國PCB 103B01壓力傳感器還可用于測量結構或空氣動力學模型上的瞬態壓力事件，空氣湍流以及其他此類聲學現象
申請服務
- 產品介紹
美國PCB 103B01壓力傳感器在超音速飛機和火箭的開發中發揮了重要作用。美國PCB 103B01壓力傳感器還可用于測量結構或空氣動力學模型上的瞬態壓力事件，空氣湍流以及其他此類聲學現象
美國PCB 103B01壓力傳感器特點：
- 能夠以86 dB的分辨率進行191 dB的高強度聲音測量
- 加速度補償傳感元件降低了振動靈敏度
- 在高靜態條件下能夠測量≤0.1 mpsi（0.689 Pa）的較小壓力變化
- 塑料硬件可實現接地隔離
美國PCB 103B01壓力傳感器參數：
- 測量范圍：3.00 psi（180.3 dB）
- 靈敏度：（±15％）1500 mV / psi（217.5 mV / kPa）
- 低頻響應：（-5％）5 Hz
- 共振頻率：> = 13 kHz（> = 13 kHz）
- 電氣連接器：整體電纜
| 美國PCB 103B01壓力傳感器性能 | |||
| 測量范圍 | 3.00磅/平方英寸 | 180.3分貝 | |
| 有用的超范圍 | 6.00磅/平方英寸 | 186.3分貝 | [2] |
| 靈敏度（±15％） | 1500毫伏/磅 | 217.5毫伏/千帕 | |
| 最大壓力 | 250磅/平方英寸 | 1724千帕 | |
| 解析度 | 0.00002磅/平方英寸 | 77分貝 | |
| 共振頻率 | ≥13kHz | ≥13kHz | |
| 上升時間 | ≤25微秒 | ≤25微秒 | |
| 低頻響應（-5％） | 5赫茲 | 5赫茲 | |
| 非線性度 | ≤2.0％FS | ≤2.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.0005psi /克 | ≤0.0035kPa /（m /s²） | |
| 溫度范圍（工作） | -100至250°F | -73至121°C | |
| 溫度靈敏度 | ≤0.2％/華氏度 | ≤0.36％/°C | |
| 最高閃光溫度 | 1000°華氏度 | 538°攝氏度 | |
| 最大沖擊 | 1000克/包 | 9807 m /s²包 | |
| 電的 | |||
| 放電時間常數（在室溫下） | ≥0.1秒 | ≥0.1秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 7至13 VDC | 7至13 VDC | |
| 物理 | |||
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 膜片 | 316L不銹鋼 | 316L不銹鋼 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 整體電纜 | 整體電纜 | |
| 電纜端接 | 豬尾 | 豬尾 | |
| 重量 | 0.115盎司 | 3.260克 | |
| 電纜類型 | 32 AWG絞線 | 32 AWG絞線 | |
| 電纜長度 | 15英寸 | 38.1厘米 |
|
