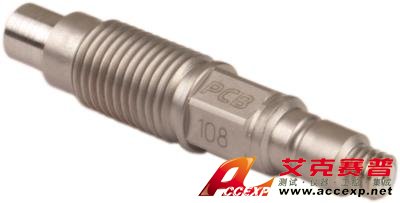

美國PCB 108A02液壓壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：壓力傳感器最困難的應用之一是測量高壓重復脈沖，例如在液壓應用中遇到的脈沖。但是，美國PCB 108A02液壓壓力傳感器設計用于在諸如液壓缸“折磨”測試或柴油噴射等應用中連續測量重復脈沖。普通膜片式傳感器通常在此類應用中會很快疲勞。
申請服務
- 產品介紹
壓力傳感器最困難的應用之一是測量高壓重復脈沖，例如在液壓應用中遇到的脈沖。但是，美國PCB 108A02液壓壓力傳感器設計用于在諸如液壓缸“折磨”測試或柴油噴射等應用中連續測量重復脈沖。普通膜片式傳感器通常在此類應用中會很快疲勞。
美國PCB 108A02液壓壓力傳感器特點：
美國PCB 108A02液壓壓力傳感器特點：
- 整體加工的隔膜，不使用薄隔膜或易疲勞破壞的撓性
- 能夠連續監視重復脈沖
- 預期壽命為數百萬個循環
美國PCB 108A02液壓壓力傳感器參數：
- 測量范圍：10 kpsi（68950 kPa）
- 靈敏度：（±15％）0.5 mV / psi（0.073 mV / kPa）
- 低頻響應：（-5％）0.01 Hz
- 共振頻率：> = 250 kHz（> = 250 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.42盎司（12克）
| 美國PCB 108A02液壓壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 10千磅 | 68950千帕 | |
| 有用的超量程（用于±10V輸出） | 20000磅/平方英寸 | 137900千帕 | [2] |
| 靈敏度（±15％） | 0.5毫伏/磅 | 0.073毫伏/千帕 | |
| 最大壓力（靜態） | 50千磅/平方英寸 | 344750千帕 | |
| 解析度 | 200磅/平方英寸 | 1.4千帕 | |
| 共振頻率 | ≥250kHz | ≥250kHz | |
| 上升時間（反映） | ≤2µs | ≤2µs | |
| 低頻響應（-5％） | 0.01赫茲 | 0.01赫茲 | |
| 非線性度 | ≤2％FS | ≤2％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.05psi /克 | ≤0.035kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.10％/°F | ≤0.18％/°C | |
| 最大震動 | 2000克/包 | 19614 m /s²包 | |
| 最大沖擊 | 20000克/包 | 196140 m /s²pk | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥50秒 | ≥50秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | C-300 | C-300 | |
| 膜片 | C-300 | C-300 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.42盎司 | 12克 |
|
